2.3 Функции наладчиков специалистов станков и станков с чпу. Техническая документация, используемая при наладке.

Характеристика работ.

Ведение процесса обработки с пульта управления простых деталей по 14-7-му квалитету (5-1-му классу точности) на налаженных станках с программным управлением с различными видами обработки. Проверка качества обработки деталей контрольно-измерительным инструментом и визуально.

Подналадка отдельных узлов и механизмов.

Должен знать устройство, принципиальные схемы оборудования и взаимодействие механизмов станка с программным управлением, принцип обслуживания станков, правила управления обслуживаемого оборудования, устройство отдельных узлов обслуживаемых станков и особенности их работы, основные сведения о работе станка в автоматическом режиме и в режиме ручного управления.

2.4 Средства автоматизации и механизации, применяемые при выполнении технологических операций

В цеху, где я проходила практику применяются следующие средства механизации и автоматизации:

Универсальные станки:

Токарно-винторезные (мод.ТВ-320,16К20.1К625)

Токарно-револьверные (мод.1341)

Фрезерные (мод.6Н12, 6Р12, СФ-250, 6М13П, GETRON)

Протяжные (мод.7710В, 7523)

Расточные (мод.2А430, BLEIK, КРС3/80)

Станок для прожига –Эрозимат

Внутришлифовальные (мод. 3А-227, HAUZER, SI-80)

Круглошлифовальные (мод. 3Б12, 3Е12, 3А130, WUMARD)

Оптикошлифовальный (мод. 395141)

Станки с ЧПУ и автоматы:

Токарный с ЧПУ (мод.16А20Ф3С39, ТПК-125)

Токарный полуавтомат (1Д-116)

Фрезерные с ЧПУ (мод.КФПЭ-250Н, 6520Ф3-36)

Многоцелевой (мод.МС12-250 М1-2, ГД-233; ИС-500; ИР-500)

Для крепления заготовок на станках применяют приспособления с пневмо и электро-гидравлическим зажимом.

Автоматы ТПК–12511 с пневматическим зажимом заготовки в з-х кулачковом патроне (4,5 Атм). Если используется патрон с 6 Атм, то применяется специальные патроны (для более сложной обработки).

Также в этом цеху есть станок с электро-гидравлическим зажимом заготовки.

2.5 Наиболее производительное оборудование и его характеристика

Наиболее производительным оборудованием в цехе являются многоцелевой станок модели МС12-250 М1-2 и вертикально-фрезерный станок с крестовым столом и числовым программным управлением модели 6520Ф3-36, а также обрабатывающие центры ГД-233; ИС-500; ИР-500, токарный полуавтомат ТПК-125

Токарный полуавтомат ТПК-125 оснащён стойкой “SIEMENS”. Станок предназначен для патронной и центровой обработки с высокой точностью малогабаритных деталей с большим количеством проходов и сложного профиля из различных материалов. На станке можно производить все виды токарной обработки, нарезание резьбы резцом. Конструкция станка позволяет производить обработку деталей с высокой точностью, что делает его практически незаменимым особенно при изготовлении малогабаритных деталей.

Многоцелевой станок модели МС-250 М1-2 предназначен для выполнения сверлильно-фрезерно-расточных работ. Для надежной работы станка и обработки особо точных деталей температура окружающей среды должна быть от +18 до +22 градусов. Информация для планировки станка вводится с перфоленты стандартным кодом. Станок целесообразно использовать в серийном и мелкосерийном производствах. При техническом обслуживании станка, кроме технического описания, необходимо дополнительно руководствоваться документами, указанными в ведомости эксплуатационных документов.

Станок вертикально-фрезерный с крестовым столом и числовым программным управлением модели 6520Ф3-36 предназначен для фрезерования по программе разнообразных деталей сложной формы торцовыми, концевыми, угловыми и фасонными фрезами. Компоновка станка характеризуется вертикальным расположением шпинделя и горизонтальным расположением рабочего стола. Формообразующими движениями является вертикальное перемещение шпиндельной бабки по направляющим стойки, продольное перемещение стола по направляющим салазок, поперечное перемещение салазок по направляющим основания. Обработка может вестись по трем координатам одновременно.

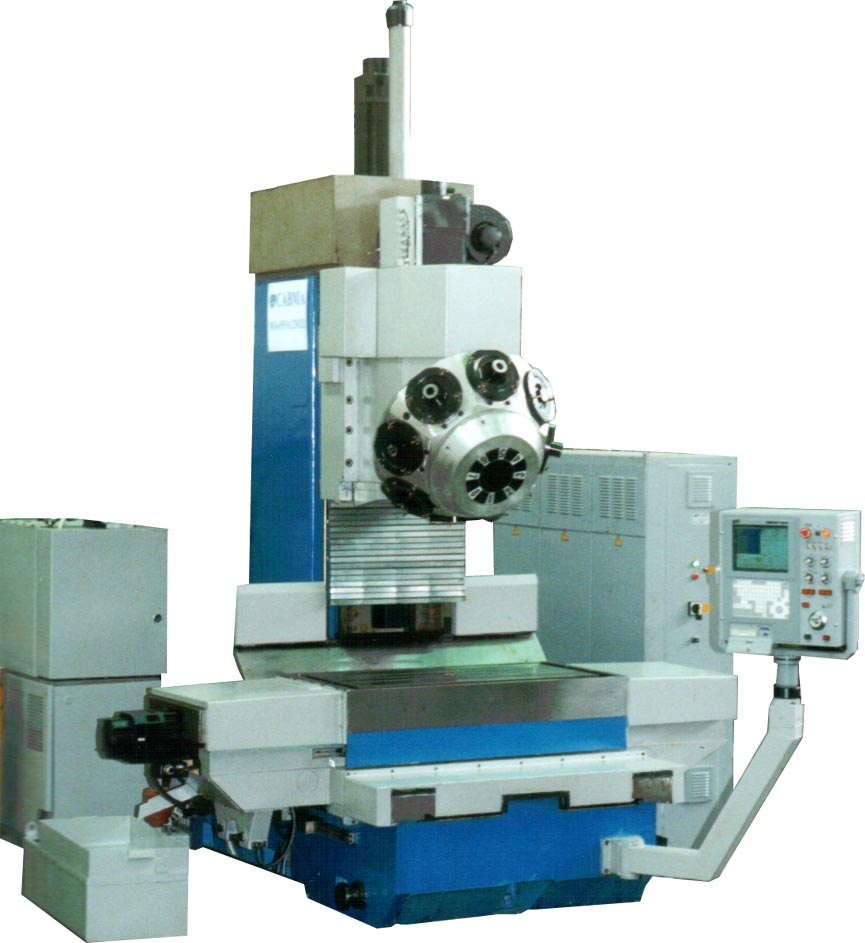

Рисунок 5. Горизонтально-фрезерно-расточной станок ГД-233 с ЧПУ

Рисунок 6. Фрезерно-сверлильно-расточной станок ИС-500 с ЧПУ

Рисунок 7. Вертикально-фрезерный станок МА-655 с ЧПУ

Рисунок 8. Токарный полуавтомат ТПК-125 с ЧПУ
