5.3.3. Указания по производству работ
До начала экскаваторных работ необходимо:
восстановить и закрепить трассу дороги и полосу отвода;
очистить территорию в пределах полосы отвода от кустарника, пней и валунов;
произвести разбивку земляных сооружений;
устроить временный водоотвод;
организовать освещение рабочих мест в темное время суток.
При разработке выемки грунт из нее отсыпается в кавальер или в промежуточный отвал. Возведение насыпи из резервов осуществляется путем перемещения грунта непосредственно в насыпь. Проходки драглайна должны быть такой ширины, чтобы средняя величина угла поворота стрелы не превышала 90…120.
Перед началом работы путь передвижения драглайна выравнивают бульдозером или автогрейдером (в пределах ширины прохода). Расстояние между стоянками (шаг передвижки) должен быть не более 1/3 длины стрелы драглайна.
Набор грунта ковшом драглайна рекомендуется производить на возможно более коротком расстоянии при наиболее толстой стружке. Необходимо максимально совмещать подъем ковша с поворотом платформы экскаватора на выгрузку грунта, а разгрузку и опускание ковша – с обратным поворотом.
Разработку грунта следует начинать с низовой стороны земляного полотна для обеспечения постоянного водоотвода из забоев. Для предотвращения нарушения структуры грунта в основании выемки забои разрабатывают с недобором до верха сливной призмы на 0,15…0,25 м. Недобор грунта удаляется при производстве планировочных работ.
Указания по разравниванию и уплотнению грунта в насыпях, а также по планировке земляных сооружений приведены в подразд. 5.6.
На рис. 5.4 показана технологическая схема возведения насыпи из резерва экскаватором-драглайном. В табл. 5.5 приведен комплекс работ по разработке выемки в кавальер экскаваторно-отвальным комплектом машин.

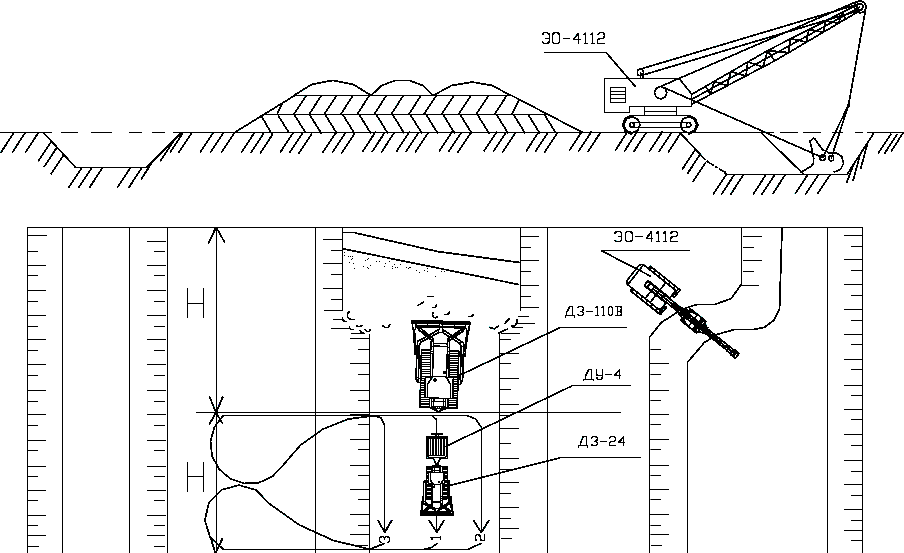

Рис. 5.4. Технологическая схема возведения насыпи из боковых резервов экскаватором-драглайном
Таблица 5.5
Калькуляция трудовых затрат на разработку выемки в кавальер экскаватором-драглайном
Шифр нормы |
Наименование процесса |
Единица измерения |
Объем работы |
Состав звена |
Трудоемкость, чел.-ч |
|
на ед. изм. |
на весь объем |
|||||
Е2-1-5, 3б |
Срезка растительного слоя грунта толщиной до 15 см бульдозером ДЗ-54С |
1000 м2 |
0,4 |
Маш. 6р. – 1 |
1,4 |
0,56 |
Е2-1-7, 7з |
Разработка грунта II группы драглайном с ковшом 1,5 м3 в отвал |
100 м3 |
10 |
Маш. 6р. – 1, пом. маш. 5р. – 1 |
1,68 |
16,8 |
Окончание табл. 5.5
Шифр нормы |
Наименование процесса |
Единица измерения |
Объем работы |
Состав звена |
Трудоемкость, чел.-ч |
|
на ед. изм. |
на весь объем |
|||||
Е2-1-28, 6д+ Е2-1-22, 6б, пр.3 |
Разравнивание грунта II группы бульдозером слоями по 0,6 м с дополнительным перемещением на 10 м |
100 м3 |
10 |
Маш. 6р. – 1 |
0,27+ +0,32 = = 0,6 |
6,0 |
Е2-1-36, 5а |
Окончательная планировка верха кавальера бульдозером ДЗ-35С |
1000 м2 |
0,1 |
Маш. 6р. – 1 |
0,23 |
0,02 |
Е2-1-39, 3б |
Планировка откосов выемки и кавальера автогрейдером ДЗ-31-1 |
1000 м2 |
0,3 |
Маш. 6р. – 1 |
0,4 |
0,12 |
Е2-1-42, 2 |
Планировка откосов выемки при длине свыше 5 м экскаватором-планировщиком |
100 м2 |
1,0 |
Маш. 6р. – 1, пом. маш. 5р. – 1 |
1,44 |
1,44 |
Е2-1-37, Т.2, 1б |
Нарезка сливной призмы в выемке автогрейдером ДЗ-31-1 за 4 прохода |
1000 м2 |
0,1 |
Маш. 6р. - 1 |
0,17 4 = = 0,68 |
0,07 |
Е2-1-14, 1б |
Устройство кюветов экскаватором с профилировочным ковшом в грунте II группы с погрузкой в транспортные средства |
100 м3 |
0,1 |
Маш. 6р. – 1, пом. маш. 5р. – 1 |
9,6 |
096 |
Итого: 25,97
