МЕТОДИЧЕСКИЕ УКАЗАНИЯ
по выполнению лабораторных и практических работ
по предмету «Управление судном» для бакалавров.
Рассмотрены на заседании цикловой комиссии
отделения «Судовождение на морских путях».
Протокол № от « » 2013г.
Председатель цикловой комиссии
Котолуп М.А.
г.Одесса.
ЛАБОРАТОРНАЯ РАБОТА №1:
«РАСЧЕТЫ ПО ДИФФЕРЕНТОВКЕ СУДНА ДЛЯ СНЯТИЯ С МЕЛИ».
Цель работы
Целью настоящей лабораторной работы является закрепление теоретических знаний по снятию судна с мели способом дифферентовки судна путем выполнения практических расчетов для заданных конкретных условий.
ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

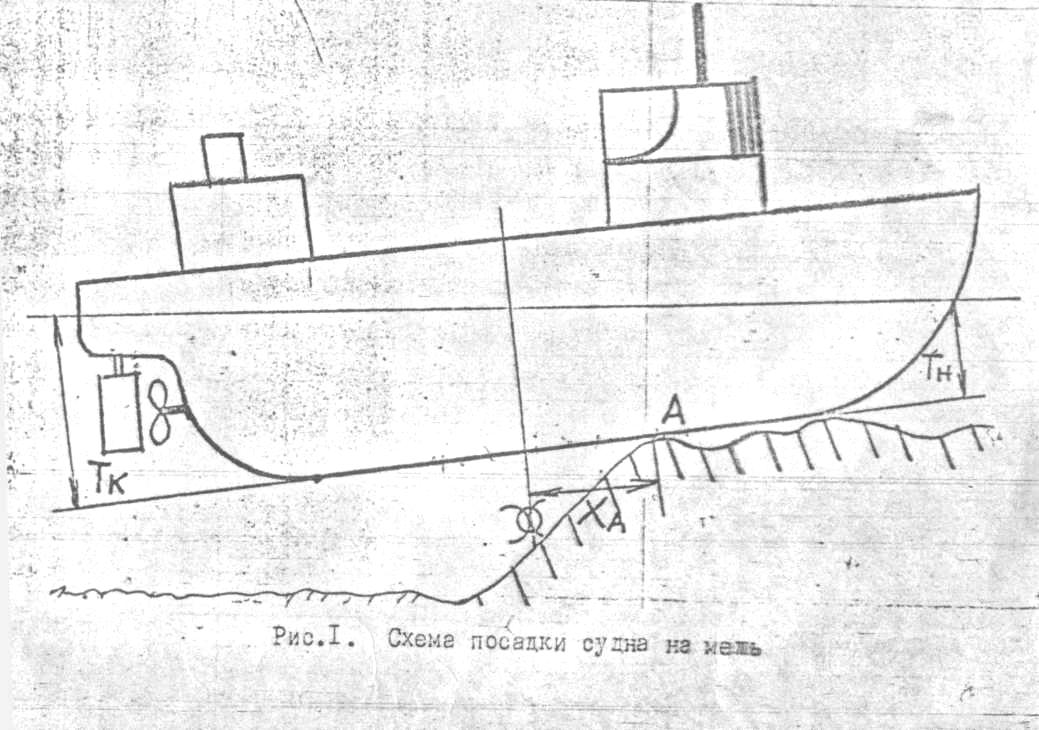

При выборе способа снятия судна с мели собственными силами, когда лишь носовая часть киля лежит на грунте, а под остальной частью киля имеется достаточный запас глубины, а возможности перекачать груз или балласт из носа в корму нет, а также не имеется возможности сбросить часть груза или балласта с носа за борт, можно воспользоваться способом приема балласта в корму. При этом происходит уменьшение давления на грунт за счет увеличения дифферента на корму (рис. 1). Уравнение моментов относительно точки опоры А корпуса судна о камень при приеме груза Р в точку с абсциссой Х будет
, (1)
где ХА – абсцисса точки касания корпуса о грунт;
К – продольный коэффициент остойчивости равный D·H, тс/м;
Н – продольная метацентрическая высота, м;
γ – удельный вес воды, тс/м3;
S – площадь ватерлинии судна, м2;
Xf – абсцисса центра тяжести площади ватерлинии судна при данной осадке, м;
∆ψ1 – изменение дифферента от приема груза.
Из формулы (1), решив уравнение относительно ∆ψ1, получим
(2)
Изменение осадок носом и кормой от приема груза определяется по формулам:
(3)
(4)
где h – поперечная метацентрическая высота, м.
Изменение силы давления грунта при приеме груза на оконечность, противоположную сидящей на мели, определяется по формуле:
(5)
Необходимая абсцисса центра тяжести груза, принятого для уменьшения опорной реакции грунта при дифферентовке должна быть больше
(6)
Рекомендуемый порядок расчетов при выполнении лабораторной работы следующий:
Определяют силу давления N на грунт после посадки
(7)
где g –число тонн на 1см осадки.
Определяют минимальное значение абсциссы , при которой возможно уменьшение силы реакции по формуле №6.
Если
>
, то уменьшение силы реакции приемом
груза невозможно. Если
<
, то производим соответствующие расчеты.По формуле №5 при условии
определяемвес груза Р, который необходимо
принять для дифферентовки
(8)
По формулам №№ 3 и4 определяем изменение осадок носом и кормой после приемки груза.
По формуле №2 определяем изменение дифферента после приемки груза.
Пример. D=10000 т, Lц/2 = 60 м, Tср=6,9 м, Tср1 =6,4м, g=1600 т/м, XA=+30 м, Xf=1,0 м, S= 2500 м3 , Y=1,025 т/м3 , H=118 м, h=0,8 м.
Определяем силу реакции
Определяем минимальное значение абсциссы
Дифферентовка возможна!
Определяем вес груза, который необходимо принять для обеспечения снятия судна с мели:
Если принять на корму такое количество груза невозможно, то рассчитываем максимально возможное плечо, при котором можно принять груз и пересчитываем количество необходимого груза.
Плотность воды принимаем равной γ= 1,025 т/м3
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА.
1.ДунаевскийЯ.И. Снятие судна с мели». Транспорт 1984г.
2.Кубачев Н.А. Сборник задач по управлению судами. Транспорт 1984г.
Варианты задания.
