Контрольные вопросы:
1. Какие требования предъявляются ИМО к корректуре ЭК ?
2. Какие методы корректуры ЭК применяются в НИС ?
3. Порядок автоматической корректуры ЭК.
4. Порядок использования редактора пользовательского слоя.
5. Порядок ручной корректуры ЭК.
6. Какие данные приводятся в «Таблице каталога коллекции ЭК»?
7. В какой последовательности производится подключение коллекции карт в формате
CM-93v2?
8. Категории корректуры навигационных электронных карт.
9. Порядок работы с базой данных ЭК.
10.Какие операции необходимо произвести для регистрации карты?
11.Порядок работы с электронным каталогом карт.
12.Порядок ввода или удаления новой карты из электронного каталога карт.
Лабораторная работа №3 «Ручная корректура электронных карт».
Цель работы: научить курсантов пользоваться ручной корректурой электронных карт по имеющейся корректуре.
В главе 8 стандарта 1НО 8-57 рассматривается механизм корректуры базы данных карты, а в Приложении 1 - «Руководство по корректуре электронных навигационных карт» документа 1НО 8-52 изложены требования к корректуре и сервису по распространению корректурной информации. Руководство определяет следующие категории сервиса:
1. Сервис по расписанию - сервис корректуры в определенные интервалы времени, заранее известные отправителю и получателю.
2. Сервис по требованию - передача корректуры по запросу пользователя.
3. Чрезвычайный сервис - любая передача корректуры, не использующая регулярное расписание и содержащая срочную информацию, касающуюся ЭНК.
Ручная корректура - основана на неформатированной информации (Извещения мореплавателям, передачи по радио и т. п.), которая должна вводиться в структурированной форме, соответствующей стандарту ECDIS. Ручная корректура выполняется судоводителем непосредственно в рейсе или перед выходом в рейс с помощью встроенного графического редактора электронной картографической системы.
ЭКС dKart Navigator позволяет выполнять ручную
корректуру карт в форматах dcf/карты и
СМ93/2. Для вызова редактора ручной
корректуры следует нажать кнопку
.

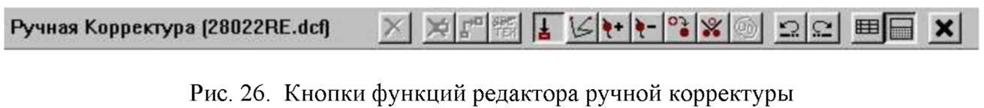

В верхней части экрана появится линейка
с кнопками функций ручной корректуры.
При выполнении корректуры могут использоваться следующие функции редактора (кнопки слева направо, соответственно):
- удалить всю нанесенную на карту корректуру;
- удалить только выбранный картографический объект;
- переместить на карте из одного места в другое картографический объект;
- редактировать атрибуты выбранных картографических объектов;
- добавить на карту новый объект пользователя;
- редактировать положение объектов;
- добавить точку при редактировании координат созданного объекта;
- удалить точку при редактировании координат созданного объекта;
- переместить точку в процессе редактирования координат объекта;
- вставить точку;
- замкнуть контур;
- шаг на одно действие назад, отмена действия;
- шаг на действие вперед, повторение отмененного действия;
- вызов списка, содержащего перечень всех корректур;
- вызов списка карт в нижнюю часть экрана;
- выход из редактора ручной корректуры карт.
Создание новых корректурных объектов.
Для того чтобы создать на карте и добавить
новый объект пользователя надо нажать
на линейке инструментов редактора
ручной корректуры кнопку
.

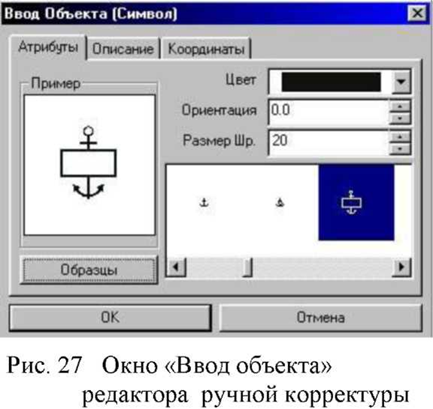

На экране появится меню, из которого
выбирается требуемый тип объекта, на
пример «Символ». После выбора типа
объекта, выводится окно «Ввод объекта»
соответствующее данному типу. Вид окна
аналогичен окну для ввода атрибутов и
координат редактора пользовательского
слоя. Единственное отличие заключается
в том, что в этом режиме окно «Ввод
объекта» содержит дополнительную кнопку
«Образцы», которая позволяет выбирать
сложные объекты с помощью программных
шаблонов.
Редактирование созданных на карте объектов.
Для редактирования координат созданных на карте объектов используются соответствую-щие кнопки линейки инструментов. Редактирование и удаление новых объектов аналогично редактированию объектов в редакторе пользовательского слоя.
Получение информации о произведенной корректуре объекта.

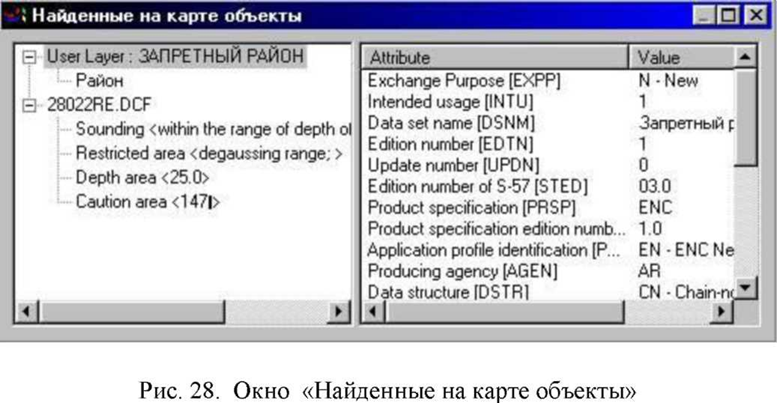

Информация о произведенной корректуре объекта, отображается в окне «Найденные на карте объекты».
Введенные пользователем объекты отображаются в пользовательском слое User Layer отдельно от картографических объектов. Для них в правой части окна выводится информация на английском и русском языке, тип корректуры (NEW), ее номер и дата. Удаленные, перемещенные или отредактированные картографические объекты помечаются символом "*" в левой части окна «Найденные на карте объекты». В правой части окна после атрибутов выводится тип корректуры (REMOVAL, EDITING), ее номер и дата.
Список корректур.

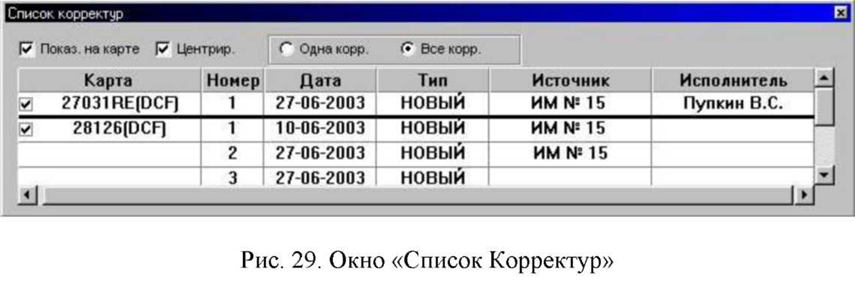

Для вызова списка ручных корректур,
хранящихся в системе надо нажать кнопку
на линейке инструментов редактора.
В колонке списка «Карта» отображается номер карты с корректурой, в скобках указывается формат электронной карты. Переключатель «Показ. на карте» позволяет выделить данную корректуру на карте, переключатель «Центрирование» - отобразить данную корректуру в центре экрана.
В колонках «Номер» и «Дата» выводятся, соответственно, номер и дата корректуры. Колонка «Тип» указывает на тип выполненной корректуры (REMOVAL, EDITING, NEW). В колонки «Источник» и «Исполнитель» списка выводятся сведения об официальном источнике, по которому была сделана корректура и исполнителе, выполнившем ее. Эти колонки редактируются вручную. Для этого достаточно дважды щелкнуть левой клавишей мыши на нужной ячейке и ввести текст. Клавиша Enter используется для ввода изменений, Esc - отмены. Двойной щелчок левой клавишей мыши в любой другой ячейке списка корректур действует как Enter.
Переключатели «Одна корр.» и «Все корр.» позволяют указать, требуется ли выделить на карте всю нанесенную на нее корректуру или только одну -выбранную в таблице. Если на карте выделена одна корректура, то выделенный объект можно удалять, перемещать и редактировать его атрибуты.
