Контрольные вопросы:

1. Как осуществляется вход в раздел «Предварительная прокладка»?

2. Порядок перехода с основного на дополнительный маршрут и обратно.

3. Как производится предварительная прокладка в табличной форме?

4. Какие действия можно производить с выбранной путевой точкой?

5. Как производится предварительная прокладка на картах?

6. Порядок выбора произвольной точки маршрута в качестве путевой.

7. Порядок создания нового маршрута.

8. Порядок добавления путевой точки в конец маршрута.

9. Порядок вставки и удаления путевой точки.

10.Порядок ввода радиуса циркуляции.

11.Порядок вставки нового маршрута перехода.

12.Правила пользования линейкой инструментов раздела «Предварительная прокладка».

13.Порядок входа в раздел предварительной прокладки.

14.Порядок использования окна «Выбор маршрута».

15.Порядок выбора произвольной точки маршрута в качестве текущей.

16.Порядок создания нового маршрута или переименование маршрута.

17.Какие функциональные задачи выполняет исполнительная прокладка в работе dKart Navigator?

18.Какие режимы предусмотрены для обеспечения надежности и непрерывности счисления пути судна?

19.Для каких целей используется режим параллельной прокладки пути судна?

20.Какая информация отображается в навигационном формуляре?

21.Для каких целей используется окно «Счисление»?

22.Порядок ввода системного времени и даты.

23.Какая информация отображается в формуляре текущего маршрута?

24.Для каких целей используется окно «Информация о маршруте»?

Лабораторная работа №2 «Работа с электронным каталогом карт».

Цель работы: научить курсантов пользоваться электронным каталогом карт ECDIS.

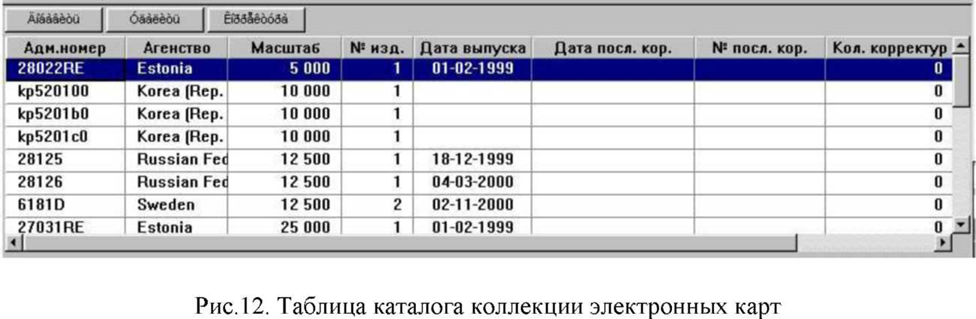

Для работы с базой данных электронных карт необходимо войти в раздел «Коллекция карт», нажав кнопку на закладке «Доп.» панели управления. В нижней части экрана появится таблица каталога коллекции СЭНК-системных электронных карт, зарегистрированных в программе.

В таблице приводятся следующие данные: адмиралтейский номер карты (номер ее бумажного оригинала), агентство - издатель, оригинальный масштаб, номер издания, дата выпуска, дата и номер последней корректуры, общее количество корректур. Карты располагаются в порядке уменьшения масштабов, а в пределах одного масштаба - в порядке возрастания номеров.

Для просмотра карты на экране надо дважды щелкнуть левой клавишей мыши в ее строке.

Программа не будет работать с картой, если она не зарегистрирована в коллекции

dKart Navigator. Для регистрации карт необходимо:

1. В верхней части таблицы нажать кнопку «Добавить». В появившемся окне выбрать карту для загрузки.

2. В нижней части окна выбрать формат загружаемой карты: dKart Chart Format (расширение *dcf) или IHO S-57 (расширение *000).

3. Нажать кнопку «Open/Открыть».

После выбора, карта будет занесена в коллекцию (директория на диске chart/dcf, ее данные отобразятся в таблице каталога.

Если выбраны файлы с картами формата IHO S-57, программа произведет их автоматическую конвертацию в формат «dcf».

Чтобы зарегистрировать все карты, надо выделить их в окне и нажать кнопку «Open/Открыть». Эта процедура может занять некоторое время в течение, которого программой нельзя управлять.

Удаление выделенной в таблице каталога карты производится кнопкой «Удалить». Перед удалением программа запрашивает дополнительное подтверждение.

Подключение коллекции карт формате CM-93v2 производится в следующей последовательности:

1. В разделе «Конфигурация системы» выбрать страницу «Данные С-МАР CM-93v2».

2. В поле «Диск» выбрать имя диска CD-ROM.

3. Нажать кнопку «Enable CD». Программа скопирует системные файлы в рабочий каталог на жестком диске. В правом верхнем углу отобразится серийный номер диска.

4. В секции страницы «Выбор» выбрать необходимые для работы зоны коллекции, включив нужные элементы. Выбранные зоны выделятся на мини-карте.

5. Сгенерировать код пользователя, нажав кнопку «Сгенерировать код», который затем отобразится в поле «Код пользователя».

6. Ввести код доступа в поле «Код доступа от С-МАР».

7. Нажать кнопку «Применить» или «ОК». После этого коллекция карт формате CM-93v2 будет подключена к ЭКС.

Код пользователя - комбинация из 18-ти цифровых и буквенных символов, производимая шифровальной библиотекой С-МАР. Этот код должен быть послан в представительство

С-МАР. После оплаты пользователь получает код доступа, состоящий из 16-ти знаков. Код открывает доступ к заказанным ячейкам электронных карт С-МАР.

Фирма С-МАР переиздает диски с наборами карт каждые 4 месяца. После получения нового диска его необходимо зарегистрировать в коллекции. Для этого надо поместить диск в CD-ROM и нажать кнопку «Новый CD» на странице «Данные С-МАР CM-93v2». Программа скопирует новые системные файлы с диска и зарегистрирует новый диск. По окончании регистрации следует повторить процедуру выбора зон и сгенерировать код пользователя, как указано выше.

Если пользователь выбрал прежние зоны или районы, новый код будет идентичен старому. Если выбраны новые зоны, необходимо послать код пользователя в С-МАР и ждать ответа, содержащего код доступа.

Доступ к данным С-МАР в формате CM-93v3 открывается после получения лицензии. Для лицензирования наборов данных необходимо:

1. Зарегистрировать базу данных (страница «Данные СМ-93v3» в разделе «Конфигурация системы»).

2. Выбрать наборы данных для лицензирования, включив переключатель «Заказ» на странице «Данные СМ-93v3».

3. Передать список выбранных наборов в представительство С-МАР.

4. Получить список лицензий.

5. Добавить лицензии в базу данных СМ-93v3.

После этого доступ к картографическим базам данных СМ-93v3 фирмы С-МАР будет открыт для использования в dKart Navigator.
