6. Отвод продуктов сгорания.
Пo способу удаления продуктов сгорания бытовые газовые приборы подразделяют на две группы: работающие с выбросом продуктов сгорания в помещение, где они установлены, и с отводом продуктов сгорания в дымоход. К первой группе относятся все бытовые газовые плиты, бытовые газовые холодильники и проточные газовые водонагреватели с тепловой нагрузкой до 8000 ккал/ч. Ко второй группе относятся проточные водонагреватели с тепловой нагрузкой более 8000 ккал/ч, емкостные водонагреватели, газовые котлы ВНИИСТО-Мч, газовые варочные котлы, кипятильники, автоклавы и др. Присоединяются приборы к дымоходу с помощью труб из кровельной стали. Диаметр соединительных труб должен быть не меньше, чем у патрубка прибора.

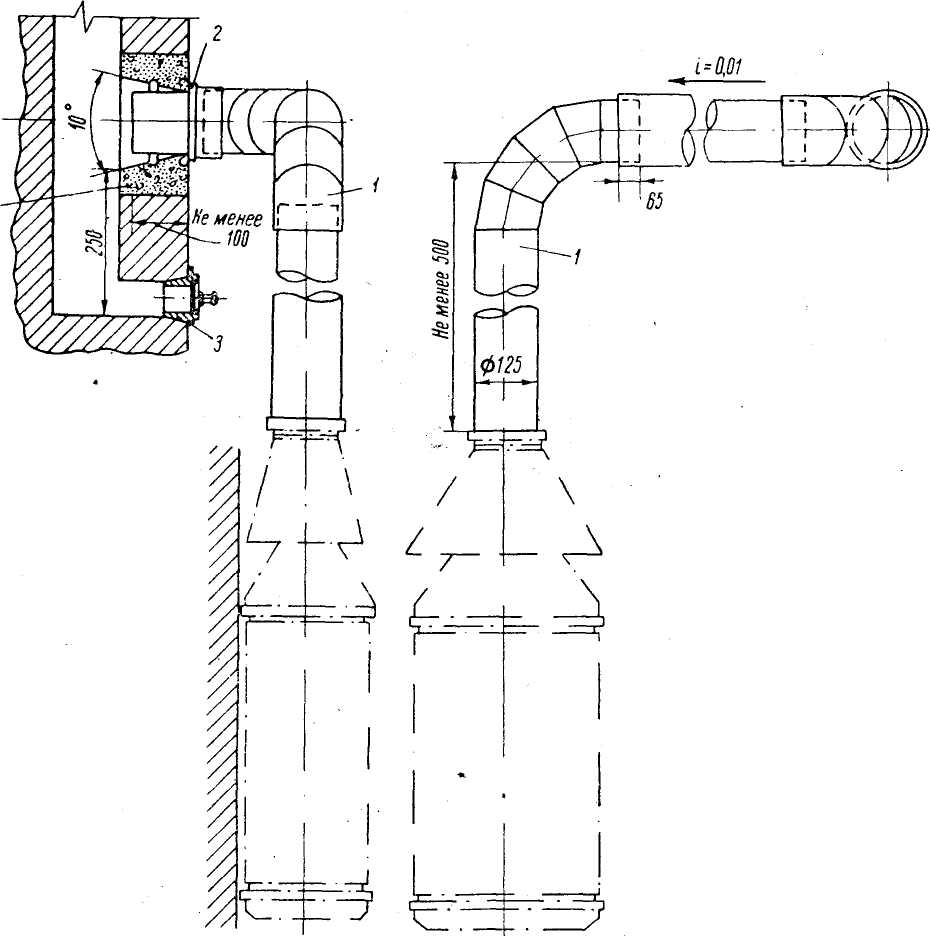

1 — присоединительная труба из кровельной стали; 2 — ограничительная шайба; 3 —дверца прочистного лючка; 4 — бетон или цементный раствор.
Протяженность соединительных труб должна быть минимальной, так как сопротивление труб и охлаждение газов в них уменьшают разрежение в дымоходе. Поэтому суммарная длина горизонтальных участков не должна превышать 3 м во вновь строящихся и 6 м в существующих домах. Соединительные трубы, прокладываемые через неотапливаемые помещения, утепляют. При включении газового прибора в соединительных трубах может образоваться конденсат влаги, содержащейся в продуктах сгорания, поэтому их прокладывают с уклоном не менее 0,01 в сторону прибор. Присоединение трубы к каналу дымохода также должно быть плотным и осуществляться так, чтобы в дымоходе ниже ввода трубы оставался «карман» с люком для чистки (рис.5). Дымоходы, прокладываемые в капитальных стенах зданий, а иногда выполняемые и приставными, делают из красного кирпича, плотных огнестойких блоков, а также из асбестоцементных или гончарных труб. Теплопотери через стенки дымохода должны быть минимальными для поддержания в нем расчетного разрежения и во избежание конденсации водяных паров. В частности, температура продуктов сгорания природного газа на выходе из дымохода должна быть не ниже их точки росы (65-60° C). В строящихся жилых зданиях для каждого газового прибора предусматривается обособленный дымоход. В существующих зданиях допускается присоединение к одному дымоходу двух приборов, расположенных на разных этажах или на одном этаже, но при условии ввода продуктов сгорания в дымоход на разных уровнях не ближе 75 см друг от друга. При необходимости ввода продуктов сгорания на одном уровне в дымоходе делается рассечка на высоту не менее 75 см. Для уменьшения сопротивлений движению газов и во избежание засорений дымоходы жилых зданий делают вертикальными, с гладкими внутренними стенками.

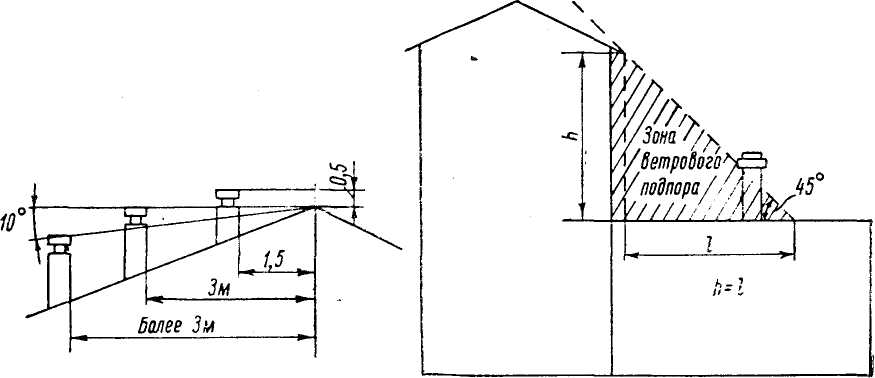

Нормальная работа дымоходов обеспечивается при отсутствии так называемого ветрового подпора, образующегося при ветре за счет завихрения воздуха за коньком крыши или за соседним высоким зданием, деревом, другим препятствием. Поэтому оголовки дымоходов (дымовые трубы) выводятся:
на 0,5 м выше конька крыши при расположении их (считая по горизонтали) не далее 1,5 м от конька крыши;
в уровень с коньком крыши, если они отстоят на 1,5—3 м от конька крыши;
— не ниже прямой, проведенной от конька вниз под 10° к горизонту, при расположении их от конька далее 3 м. Во всех случаях высота трубы над прилегающей частью крыши должна быть не менее 0,5 м. Вблизи высоких зданий или деревьев дымовая труба должна быть выведена выше границы зоны ветрового подпора, которая определяется линией, проведенной под 45° к горизонту от наиболее высокой части здания или дерева (рис.6).
От атмосферных осадков дымовые трубы защищают металлическими зонтами или перекрытием из кирпича с отводом дымовых газов в обе стороны от каждого дымового канала. Плотность дымоходов проверяют задымлением или перемещением по дымоходу электролампы.
Площадь сечения дымохода не должна быть меньше сечения присоединительной трубы. Однако значительное завышение сечения дымохода уменьшает скорость выхода дымовых газов из него и за счет увеличенной поверхности охлаждения понижает их температуру, а это ухудшает разрежение и может вызвать конденсацию водяных паров в дымоходе. Площадь сечения дымохода, см2,
где к — эмпирический коэффициент; при тепловой нагрузке до 30 Мкал/ч рекомендуется принимать к = 0,02, при большей нагрузке — 0,03; Q — тепловая нагрузка прибора, ккал/ч; Н — высота дымохода, м.
Из формулы (1) видно, что площадь дымохода увеличивается с уменьшением высоты дымохода. Поэтому в расчетах следует ориентироваться на обеспечение нормального сечения дымоходов верхних этажей зданий, имеющих меньшую высоту дымоходов, чем нижерасположенные, так как и разрежение, создаваемое за счет разности плотности уходящих газов и наружного воздуха, в дымоходах верхних этажей будет меньше. Минимально необходимое разрежение перед газовыми приборами должно быть 0,2—0,3 для водонагревателей и 0,8—1,0 мм вод. ст. для кипятильников, ресторанных плит и других газовых приборов коммунальных предприятий.
