План

Введение.

1. Задание.

2. Порядок выполнения работы.

3. Характеристика газового оборудования.

4. Подбор газового оборудования.

5. Требования к прокладке внутридомовых газопроводов от ввода до газовой плиты; типы вводов.

6. Дымоходы, вентиляционные каналы. Их определения. Краткое описание. Расчет.

7. Принципы гидравлического расчета внутренних газопроводов. Методики примера расчета.

8. Список литературы.

Введение

Система газоснабжения города (поселка) – газопроводы от ГРС до потребителей, установки СУГ, сооружения на газопроводах и средства защиты от электрохимической коррозии, ГРП, газопроводы, газовое оборудование промышленных и сельскохозяйственных производств, котельных, административных, общественных и жилых зданий.

Газораспределительная система внутреннего газоснабжения - имущественный, производственный комплекс, состоящий из организационно и экономически взаимосвязанных объектов, предназначенных для транспортировки и подачи газа непосредственно потребителю.

Система газопотребления - имущественный, производственный, технологический комплекс, состоящий из организационно экономически взаимосвязанных объектов, предназначенных для транспортировки и использования газа в качестве топлива в газоиспользующем оборудовании.

1. Задание

Необходимо спроектировать внутридомовую систему газоснабжения жилого дома в соответствии действующим правилам.

Индивидуальное задание:

1. План типовой секции дома.

2. Количество этажей и секций.

3. Расстояние от газопровода до здания.

4. Тип устанавливаемых бытовых газовых приборов.

Общими для всех являются следующие исходные данные для проектирования:

1. Характеристики природного газа, используемого для газоснабжения здания: плотность – ρ = 0,73 кг/м³, кинематическая вязкость – ν = 14,3·10^-6 м²/сек, теплота сгорания Q_н = 8500 ккал/м³;

2. Трубы для устройства дворовых и внутридомовых газопроводов – стальные водогазопроводные, ГОСТ 3262-75.

3. Высота этажа 3м.

4. Крыша здания - двускатная, высота чердака по коньку - 3,2м.

Разрабатывая проект внутридомового газопровода, прежде всего необходимо выбрать газовые прибо­ры. Произвести их подбор и установку в соответствии норм и характеристик. После выбора газовых приборов следует разместить их в помещениях с учетом дымоходов и вентиляционных каналов. Для дымохода рассчитать сечение. После этого составляют схему газовой сети с учетом требований к прокладке газопроводов. На аксонометрической схеме газовой сети указывают арматуру и отметки высот всех этажей, подводок газовых приборов и перепадов высот газопроводов. Произвести гидравлический расчет согласно требований.

2. Состав курсового проекта

1. Титульный лист.

2. Задание на курсовую работу.

3. Содержание.

4. Введение.

5. Описание проектируемой системы газоснабжения.

6. Расчет дымохода.

7. Расчет внутридомового газопровода с соответствии нормативных документов.

8. Заключение.

9. Литература.

Графическая часть:

1. План типового этажа.

2. Аксонометрическая схема системы газоснабжения.

3. Схема ввода газопровода в здание.

4. Схема расположения дымовых труб.

5. Условные обозначения.

6. Примечание по ведению строительно-монтажных и пусконаладочных работ.

3. Характеристика газового оборудования.

Плиты газовые (рис. 1) предназначены для приго­товления пищи и нагрева воды. По способу установки они делятся на напольные и на­стольные, а по исполнению - на плиты основно­го исполнения и повышенной комфортности. В основном исполнении выпускаются плиты с двумя, тремя или четырьмя горелками стола и духовкой для работы на природном или сжи­женном газах. Продукты сгорания газа поступают непосредственно в помещение.

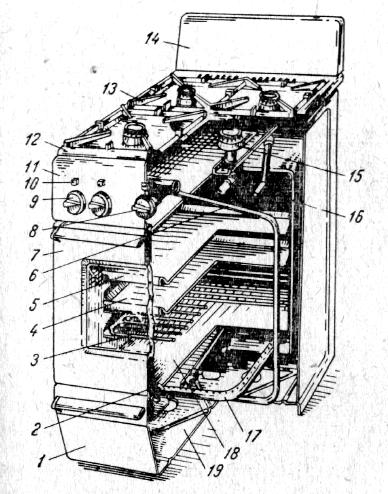

Рис. 1. Унифицированная плита ПГ4, кл. I «а» (разрез).

1- сушильный шкаф; 2 — запальник; 3 — решетка; 4 — лист; 5 — противень; 6 — газопровод духового шкафа; 7 — дверка духового шкафа; 8 — ручка крана духового;9 — ручка крана конфорочной горелки; 10 — указатель горелки; 11 — распределительный щиток; 12 — стол плиты; 13 — конфорочный блок; 14 — щиток;15 — вертикальная конфорочная горелка; 16 — газопровод конфорочной горелки; 17 — горелка духового шкафа; 18 — дно духовки; 19 — дно плиты.

Аппараты водонагревательные проточные (рис. 2) предназначены для непрерывного подогрева протекающей воды, потребляемой для быто­вых нужд, и могут быть использованы для многоточечного водоразбора.

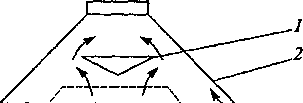

Все проточные водонагреватели оборуду­ются автоматикой безопасности, обеспечиваю­щей прекращение подачи газа на основную горелку при отсутствии расхода воды или сни­жении ее давления ниже минимального, а так­же при погасании пламени запальной горелки. Аппараты тепловой мощностью более 9,3 кВт (800 ккал/ч) обязательно должны при­соединяться к дымоходу, обеспечивающему полный отвод продуктов сгорания газа от во­донагревателя. Для предотвращения погасания основной горелки при опрокидывании тяги водонагреватели снабжены тягопрерывателем.

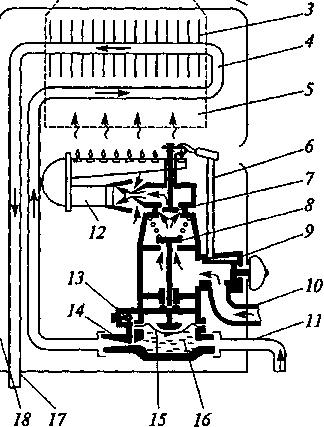

Рис. 2. Принципиальная схема водонагревателя ВПГ-18:

1 — предохранитель от обратной тяги; 2 — газоотводящее устройство; 3 — ка­лорифер; 4— змеевик; 5— огневая ка­мера; 6 — запальник; 7 — клапан бе­зопасности; 8 — клапан блокировки газа; 9 — блок-кран; 10 — вход газа; 11 — вход воды; 12 — горелка; 13 — шариковый замедлитель зажигания; 14 — трубка Вентури; 15 — мембрана; 16— мембранная камера; 17 — выход воды; 18 — кожух

Основные технические характеристики наиболее распространенных конструкций водонагревателей приведена в табл.1.

Таблица 1

Показатели	Значения показателей для водонагревателей моделей
	ВПГ-20 (мод. 3106)	ВПГ-23 (мод. 3109)	ВПГ-29 (мод. 3202)
Тепловая мощность, кВт (ккал/ч)	20,8(18000)	23,2(20000)	29(25000)
КПД не менее, %	82
Объемная доля окиси углерода в продуктах сгорания, не более, %	0,5
Давление воды перед аппаратом, МПа (кгс/см2)	0,05-0,6 (0,5-6,0)
Расход газа, м3/ч:
природного	2,1	2,3	2,9
сжиженного	0,78	0,87	1,08
Расход воды при нагреве на 45ºС, дм3/мин	5,5	6,1	7,6
Габариты, мм
высота (включая тягопрерыватель)	780	787	835
ширина	390	388	420
глубина	295	311	315
Диаметр патрубка тягопрерывателя, мм	140	140	135
Масса, кг	17,5	17,6	25

Тепловые мощности и расходы газа наиболее распространенными бытовыми газовыми приборами приведены в табл. 2.

Таблица 2

Приборы	Тепловая мощность, кВт (тыс. ккал/ч)	Расход газа, м3/ч
		природного	сжиженного
Плиты газовые напольные основного исполнения:
2-конфорочные	7,2 (6,2)	0,66	0,26
3-конфорочные	9,3(7,9) - 10,2(8,7)	0,85 - 0,94	0,33 - 0,36
4-конфорочные	12,4(10,6) - 13,3 (11,4)	1,13 - 1,23	0,42 - 0,45
Аппараты водонагреватели газовые
проточные	20,8(18) - 29(25)	2,1 - 2,9	0,78 - 1,08
емкостные АВГ-80	7(6)	0,71	0,26
