2. Арматура вук

Указатели уровня воды должны быть снабжены запорной арматурой (кранами или вентилями) для отключения их от котла и продувки. На запорной арматуре должны быть четко указаны (отлиты, выбиты или нанесены краской) направления открытия и закрытия, а на кране - также положение его проходного отверстия. Внутренний диаметр прохода запорной арматуры должен быть не менее 8 . Для спуска воды при продувке водоуказательных приборов должны быть предусмотрены воронки с защитным приспособлением и отводной трубой для свободного слива.

При давлении в барабане более 4,5 (45) указатели уровня воды должны быть снабжены двумя последовательно расположенными запорными органами для отключения их от котла. Применение крана с конической пробкой в качестве запорного органа допускается у котлов с рабочим давлением до 1,3(13)

Крепление и уплотнение стеклянной трубкив оправах кранов производят при помощи сальников. В кольцевые зазоры между втулками оправ и стеклянной трубкой закладывают резиновые кольца и бронзовые втулки, которые при помощи сальниковых гаек производят давление на резиновые кольца, которые, прижимаясь к поверхности стеклянной трубки создают герметичные соединения трубки с оправами кранов.

Приведем несколько примеров арматуры ВУК:

1. Запорное устройство указателя уровня жидкости 12б2бк(рис. 2.1.) кранового типа латунное фланцевое предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок. Рабочее давление 1,6(16), номинальный диаметр 20, масса 2,87, присоединение фланцевое, тип привода ручной, диапазон рабочих температур от 0 до 250, рабочая среда вода, пар.

2. Запорное устройство указателя уровня жидкости 12с13бк(рис.2.2.) клапанного типа стальное предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок.

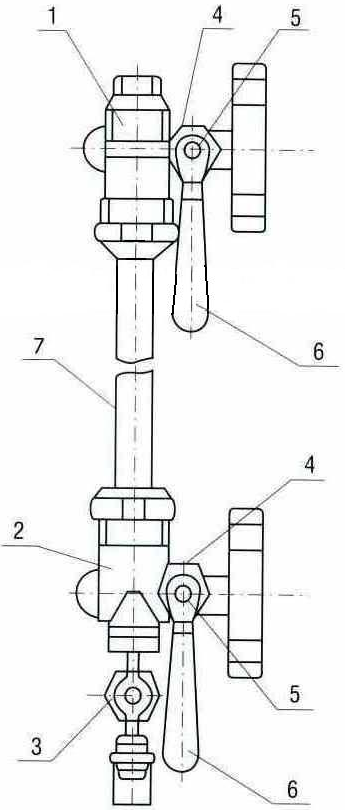

Рис. 2.1. Запорное устройство указателя уровня жидкости 12б2бк

1 - корпус верхний; 2 - корпус нижний; 3 - пробно-спускной кран; 4 - накидная гайка; 5 – пробка; 6 – ручка; 7- смотровое стекло.

Рис. 2.2.Запорное устройство указателя уровня жидкости 12с13бк.

3. Продувка вук

Для проверки правильности показаний водоуказательных колонок в процессе эксплуатации котельного агрегата, их необходимо продувать не реже, чем 1 раз в смену.

В соответствии с /5/ для обеспечения безопасности при продувке ВУК порядок действий должен быть следующим:

1. Открыть постепенно на небольшой угол нижний продувочный вентиль;

2. Закрыть нижний (водяной) быстродействующий кран на 8-10 с, после чего вновь от

крыть его;

3. Закрыть верхний (паровой), быстродействующий кран на 8-10 с, после чего вновь от

крыть его;

4. Закрыть нижний продувочный вентиль.

Продувочная пароводяная смесь должна удаляться в воронку, закрытую крышкой с отверстием для дренажной трубки и находящуюся после нижнего продувочного вентиля.

Во время продувки машинист должен находиться сбоку от ВУК и выполнять все операции в защитных очках и перчатках.

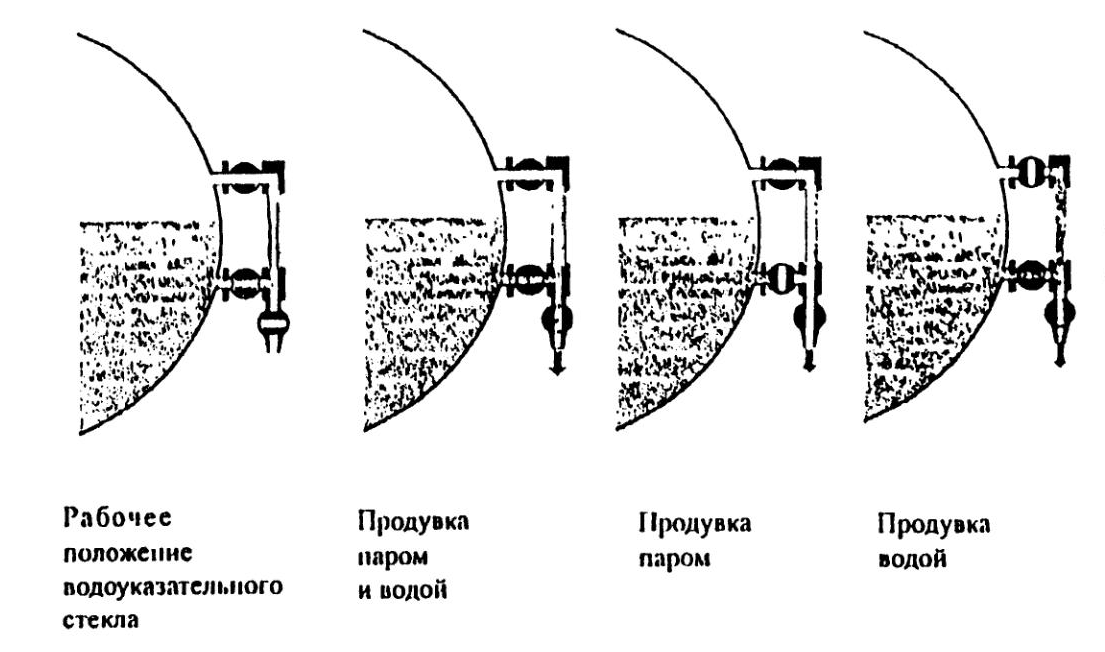

Рис. 3.1. Продувка водоуказательного стекла.
