2. Обладнання сховища

Сховище обладнують системами життєзабезпечення: повітропостачан-ня, водопостачання, каналізації, електропостачання, опалення, зв’язку.

Система повітропостачання забезпечує очистку повітря й підтримання потрібного газового складу повітря, температури в приміщеннях сховища.

Режими роботи системи повітропостачання визначаються станом атмосферного повітря:

Режим I – „чиста вентиляція” – при відсутності в атмосфері небезпечних речовин, або при наявності радіоактивного пилу.

Норма подачі повітря на 1 людину за годину залежить від кліматичної зони розташування сховища: в зоні I – регіон де середня температура самого спекотного місця року до 20⁰С – 8 м³/чол; в зоні II (20-25⁰С) – 10 м³/чол; в зоні III (25-30⁰С) – 11 м³/чол; в зоні IV (≥31⁰С) – 13 м³/чол.

Режим II – „фільтровентиляції” – при наявності в атмосфері отруйних речовин і бактеріальних засобів. Норма повітря – 2 м²/чол (незалежно від кліматичної зони).

Режим III – „повної ізоляції з регенерацією” – при наявності в атмосфері чадного газу, аміаку та інших речовин, що не фільтруються. Норма – 2 м²/чол. (подання в приміщення 25 л/чол О₂ і поглинання 20 л/чол СО₂ ).

В сховищах малої місткості (до 600 чол) система повітропостачання обладнується на базі промислових фільтровентиляційних комплектів двох типів: ФВК-1 (забезпечує роботу системи в режимах I і II), ФВК-2 (забезпечує усі три режими) має регенеративну установку РУ-150/6.

Можливості одного комплекту ФВК 1(2) в режимі I – 1200 м³/год; в режимі II – 300 м³/год (забезпечує повітрям 150 людей). Наявність електроручних вентиляторів дозволяє використовувати їх і при відсутності електропостачання. В одному сховищі доцільно встановлювати не більше 4^х комплектів.

Водопостачання – забезпечується від зовнішньої (міської) мережі. Створюється аварійний запас води в проточних ємностях за нормою 3 л/чол на добу.

Каналізація сховища – в зовнішню каналізаційну мережу. Аварійний викид в ємність об’ємом за нормою 2 л/чол на добу.

Опалення сховища – від опалювальної мережі об’єкта. Вимикається при заповненні сховища людьми.

Електрозабезпечення – від міської мережі окремим кабелем. Аварійне джерело – захищена дизельна електростанція (ДЕС). Може обладнуватись на групу сховищ. В сховищах місткістю менше 600 чол. – акумуляторні батареї для освітлення.

3. Протирадіаційні укриття

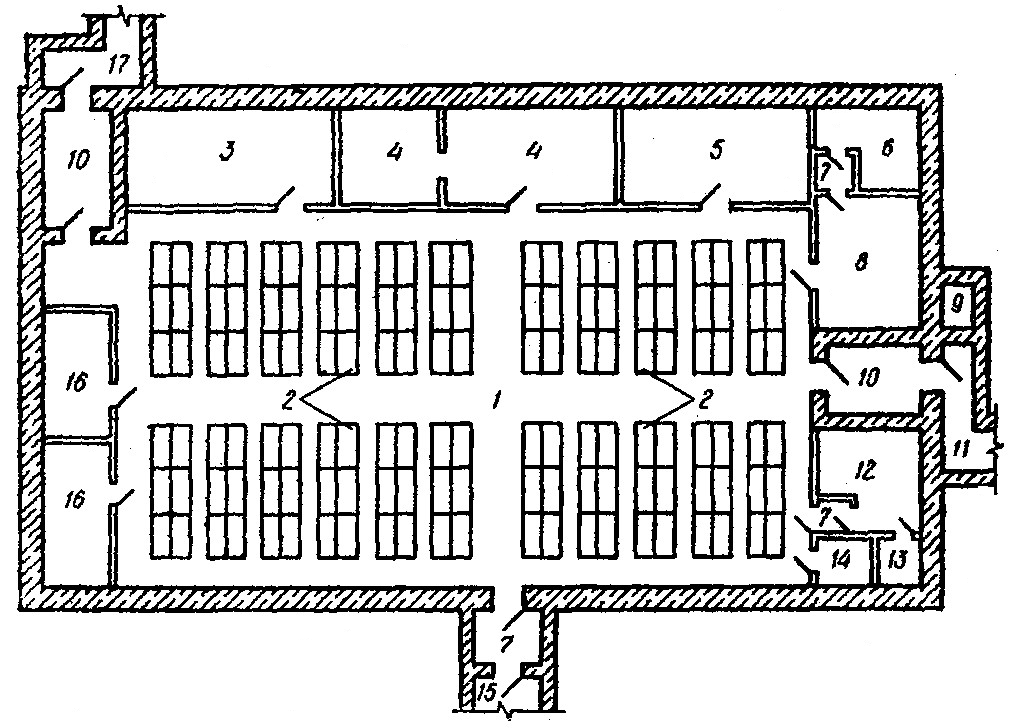

Рис.1 План сховища:

1 – приміщення для людей; 2 – осліни-нари; 3 – медпункт; 4 – пункт управління ЦО; 5 – приміщення для продуктів; 6 – для блоків з киснем (регенерації повітря); 7 – тамбур; 8 – фільтровентиляційна; 9 – розширювальна камера; 10 – тамбур-шлюз; 11 – вхід №1; 12 – ДЕС; 13 – склад паливно-мастильних матеріалів; 14 – електрощитова; 15 – вхід №3 (аварійний вихід); 16 – санвузли (жіночий, чоловічий); 17 – вхід №2.

В ПРУ обладнуються: основні приміщення – приміщення для людей за нормою 0,4 – 0,5 м²/чол, допоміжні – санвузли, вентиляційна (при місткості ≥ 300 чол), для зберігання забрудненого одягу. Висота приміщень – 1,9-3 м. Системи життєзабезпечення ПРУ обладнують такі як у сховищі, за тими же нормами. При місткості менше 300 чол. вентиляційне обладнання може розміщатися в приміщенні для людей.
