2. Захисні споруди цивільної оборони. Планування, склад приміщень і обладнання

Захисні споруди ЦО є засобами колективного захисту людей в НС. За захисними властивостями їх поділяють на сховища і протирадіаційні укриття (ПРУ).

Сховище – спеціальна інженерна герметична споруда захищає людей від усіх уражаючих факторів. ПРУ захищає від іонізуючого випромінювання при радіоакивному зараженні місцевості і частково від інших уражаючих факторів.

1. Планування і склад приміщень сховища

Приміщення сховища поділяють на основні і допоміжні. До основних відносяться: приміщення для людей, медичний пункт, пункт управління.

Допоміжні: фільтровентиляційна, санвузли, приміщення для продуктів харчування, для дизельної електростанції (ДЕС), тамбур-щлюзи, тамбури та ін. (рис.1).

Приміщення для людей будують за нормами 0,5 м²/чол при висоті 2,15 – 2,9 що дозволяє розмістити двух’ярусні нари; 0,4 м²/чол при висоті більше 2,9м з трьох’ярусними нарами. Загальний об’єм повітря усіх приміщень (за виключенням ДЕС, тамбурів, розширювальних камер) повинен бути не менше 1,5 м³/чол.

Медичний пункт 9 м² передбачається у сховищі місткістю 900 – 1200 чол. На кожні 100 чол. понад 1200 чол. Додається по 1 м².

Незалежно від наявності медпункту в приміщенні для людей обладнується санпост 2 м² на 500 укриваємих.

Пункт управління (ПУ) для групи керування ЦО об’кта обладнується в одному із сховищ за нормою 2 м² на одну особу керівного складу.

На об’ктах де кількість робітників менше 600 чол. ПУ обладнується в приміщенні для людей.

Приміщення для продуктів 5 м² на 150 укриваємих. На кожні 150 чол. понад 150 чол. збільшується на 3 м².

Тамбур-шлюз 8-10 м² обладнується при одному із виходів у сховищах місткістю ≥ 300 чол. Кількість входів – не менше двух з протилежних боків. Входи обладнуються тамбурами крім тих, що мають тамбур-щлюз. У вбудованих сховищах оголовок аварійного виходу повинен бути на відстані (Н – висота будівлі, м)

Фільтровентиляційне приміщення будується залежно від габаритів обладнання. Загальна площа допоміжних приміщень розраховується за нормою 0,12 м²/чол в сховищах до 600 чол. без ДЕС і регенерації повітря; 0,15 м²/чол у сховищах без ДЕС, з регенерацією повітря.

2. Обладнання сховища

Сховище обладнують системами життєзабезпечення: повітропостачан-ня, водопостачання, каналізації, електропостачання, опалення, зв’язку.

Система повітропостачання забезпечує очистку повітря і підтримання потрібного газового складу повітря, температури в приміщеннях сховища.

Режим роботи системи повітропостачання визначаються станом атмосферного повітря:

Режим I – „чиста вентиляція” – при відсутності в атмосфері небезпечних речовин, або при наявності радіоактивного пилу.

Норма подачі повітря на 1 людину за годину залежить від кліматичної зони розташування сховища: в зоні I – регіон де середня температура самого спекотного місця року до 20⁰С – 8 м³/чол; в зоні II (20-25⁰С) – 10 м³/чол; в зоні III (25-30⁰С) – 11 м³/чол; в зоні IV (≥31⁰С) – 13 м³/чол.

Режим II – „фільтровентиляції” – при наявності в атмосфері отруйних речовин і бактеріальних засобів. Норма повітря – 2 м²/чол (незалежно від кліматичної зони).

Режим III – „повної ізоляції з регенерацією” – при наявності в атмосфері чадного газу, аміаку і інших речовин що не фільтруються. Норма – 2 м²/чол. (подання в приміщення 25 л/чол О₂ і поглинання 20 л/чол СО₂ ).

В сховищах малої місткості (до 600 чол) система повітропостачання обладнується на базі промислових фільтровентиляційних комплектах двох типів: ФВК-1 (забезпечує роботу системи в режимах I і II), ФВК-2 (забезпечує усі три режими) має регенеративну установку РУ-150/6.

Можливості одного комплекту ФВК 1(2) в режимі I – 1200 м³/год; в режимі II – 300 м³/год. (забезпечує повітрям 150 людей). Наявність електроручних вентиляторів дозволяє використовувати їх і при відсутності електропостачання. В одному сховищі доцільно встановлювати не більше 4^х комплектів.

Норми газового, температурно-вологістного складу повітря у сховищах:

Параметри	Нормальні	Критичні
Кисень	> 17%	15%
Двоокис вуглецю ( СО2)	2%	4%
Окис вуглецю (СО)	0	0,01%
Температура	24оС	31оС
Вологість	70%	90%

Водопостачання – забезпечується від зовнішньої (міської) мережі. Створюється аварійний запас води в проточних ємностях за нормою 3 л/чол на добу.

Каналізація сховища – в зовнішню каналізаційну мережу. Аварійний викид в ємність об’ємом за нормою 2 л/чол за добу.

Опалення сховища – від опалювальної мережі об’єкта. Вимикається при заповненні сховища людьми.

Електрозабезпечення – від міської мережі окремим кабелем. Аварійне джерело – захищена дизельна електростанція (ДЕС). Може обладнуватись на групу сховищ. В сховищах місткістю менше 600 чол. – акумуляторні батареї для освітлення.

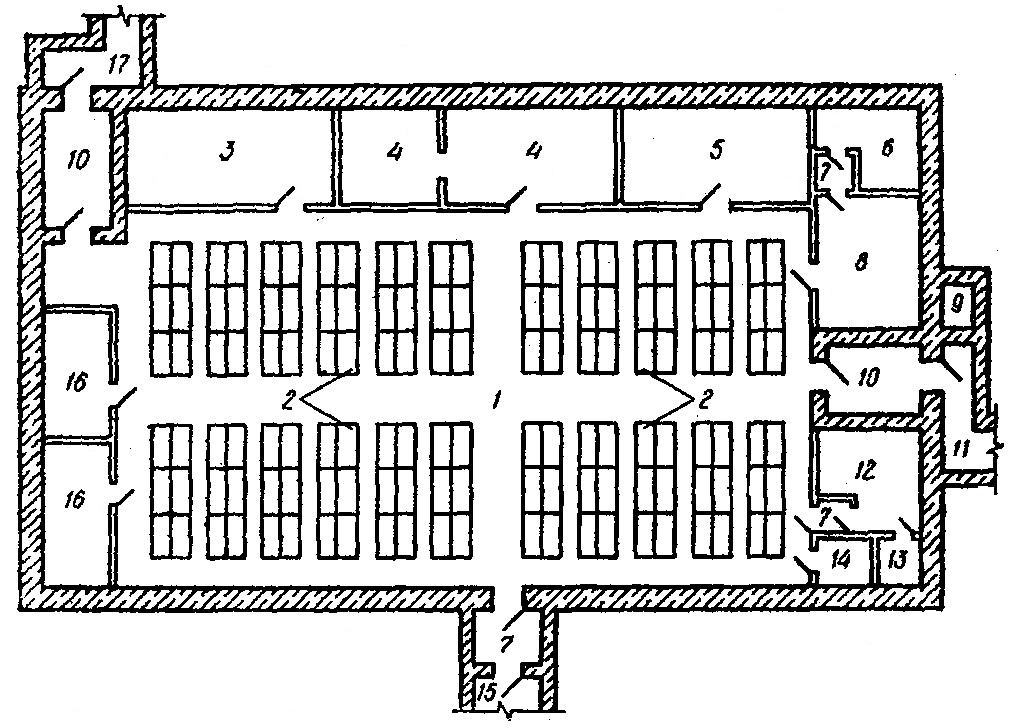

Рис.1 План сховища:

1 – приміщення для людей; 2 – осліни-нари; 3 – медпункт; 4 – пункт управління ЦО; 5 – приміщення для продуктів; 6 – для блоків з киснем (регенерації повітря); 7 – тамбур; 8 – фільтровентиляційна; 9 – розши-рювальна камера; 10 – тамбур-шлюз; 11 – вхід №1; 12 – ДЕС; 13 – склад паливно-мастильних матеріалів; 14 – електрощитова; 15 – вхід №3 (аварійний вихід); 16 – санвузли (жіночий, чоловічий); 17 – вхід №2.
