у

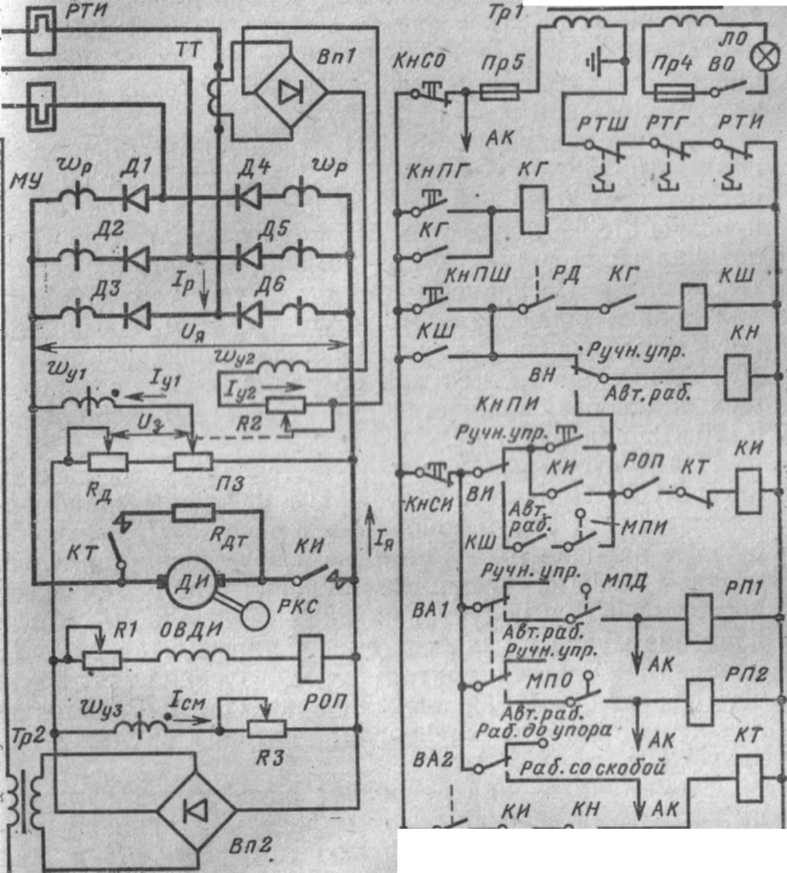

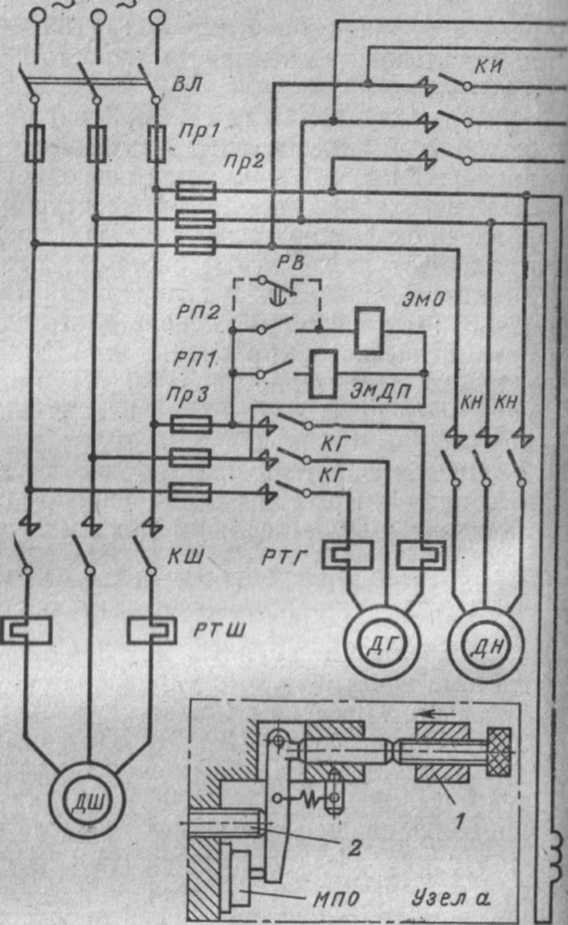

силителя МУ. Усилитель собран по трехфазной мосто­вой схеме и имеет шесть рабочих обмоток щ)_р и три об­мотки управления ш_Уь ш_у2 и ш_уЪ. Рабочие обмотки ш_р усилителя включены последовательно с диодами Д1 — Д6, которые используются как для выпрямления пере­менного тока, так и для осуществления внутренней по­ложительной обратной связи по току магнитного усили­теля. Обмотка да_у3 служит для создания смещения в МУ.

Ток в обмотке ш_У1 обусловлен разностью задающего напряжения и_з, снимаемого с потенциометра ПЗ и на­пряжения обратной связи и₀,с, снимаемого с якоря дви­гателя. По обмотке ш_у2 проходит ток /_у2, пропорцио­нальный току якоря двигателя 1_Я, поскольку вторичный ток трансформатора тока ТУ пропорционален рабочему току усилителя, равному /_р=0,815/_я. Магнитодвижущая сила обмотки о>_у2 направлена согласно с МДС обмотки

ЗМІСТ:

1. Технологічна характеристика цеху.

2. Індивідуальне завдання для курсового проекту з електрообладнання.

3. Призначення та технічна характеристика механізму.

4. Кінематична схема механізму. Опис кінематичної схеми.

< 2.3. Вибір роду струму та величини напруги живлення для силової та освітлювальної мереж.

, 2.4. Питання ремонтного та аварійного освітлення

, 2.5. Вимоги до електроприводу проектує мого механізму.

2.6. Силові, оперативні та монтажні схеми.

3. Техніка безпеки

5. Заходи щодо охорони праці при експлуатації та ремонті електроустаткування.

6. Засоби індивідуального захисту

7. Протипожежні заходи

8. Пожежна профілактика

9. Заходи щодо енергозбереження.

10. Заходи щодо навколишнього середовища.

11. Відгук майстра.

ТП 5.05070104.ЕП09.06. ТЗ

Змн. Арк.

№ докум.

Підпис

Дата

Р

Літ.

озроб.

Перевір.

Реценз.

Н. Контр.

Затверд.

Куц О.

Скобелева О

Елект

рообладнання та автоматизований електропривод механізму підйому крану 0=3,2 т в умовах ЦСП, ПАТ "ДМКД"

Арк.

Акрушів

ДВПУ гр. ЕП - 09

1. Технологічна характеристика цеху.

Для забезпечення нормальної роботи основних цехів на комбінаті є ряд допоміжних цехів, що забезпечують основні цехи водою, парою, газом, киснем, електроенергією транспортів і виробляючих ремонтів механічного й енергетичного встаткування. І одним з таких цехів є цех мереж і підстанцій.

Усього на комбінаті більше 100 підстанцій розподільних і трансформаторних, через які здійснюється розподіл електроенергії постійний і змінний токи, напругою 6 кВ, 0,4кВ, 220 В, 115 В и ін. цехам комбінату.

1. ТЕЦ комбінату має головний розподільний пристрій 6 кВ до шин якого підключені: генератори потужністю 25 кВт (ТР-4), 12 мВт (ТР-7); трансформатор Т-1 потужністю по 60 мВт.

12. Підстанція «Д» має РУ - 6 кВ із подвійною системою шин, розділеної І, II і III секції шин, кожна секція одержує харчування від трансформатора 150/бкВ потужністю 32000 кВа. Підстанція «Д» розподільна, від її одержують харчування інші підстанції цехів: БЛ-1150, цеху трубної заготівлі й інших споживачів.

13. Підстанція глибокого уведення ДРЗ - 1 кисневої станції №1 із двома трансформаторами потужністю по 3200 кВ а кожний.

14. Підстанція глибокого уведення ДРЗ - 2 при ГРУ ТЭЦ для зв'язку ГРУ ТЕЦ із системою «Дніпроенерго» має один трансформатор потужністю 6300 кВа.

15. Підстанція глибокого уведення ДРЗ - 3 прокатних цехів, де встановлено два трансформатори 150/6 кВ 3200 кВа кожний.

16. Підстанція глибокого уведення ДРЗ - 4 сортопрокатні цехи із двома трансформаторами 150/6 кВ по 15000 кВа кожного.

17. Підстанція глибокого уведення ДРЗ - 5 очисних споруджень із двома трансформаторами 150/6 кВ по 15000 кВа кожного.

18. Підстанція глибокого уведення ДРЗ - 6 району вісепрокатного цеху із двома трансформаторами по 3200 кВа кожного.

19. Підстанція глибокого уведення ДРЗ - 7 при кисневій станції №2 з 3-мя трансформаторами 150/6 кВ по 63000 кВа.

20. Підстанція глибокого уведення ДРЗ - 9 району рейкобалкового цеху із двома трансформаторами 150/6 кВ по 63000 кВа кожного.

Цех мереж і підстанцій є допоміжним цехом, що входить до складу керування головного енергетика. Основними завданнями є безперебійне електропостачання комбінату.

Для цього в цеху є експлуатаційний персонал 4-х бригад ,а також З ремонтних ділянок відділу підстанцій, високовольтна й кабельна ділянка відділу мереж.

Цех мереж і підстанцій здійснює прийом електроенергії и=154 кВ і и=6 кВ від системи «Днепроблэнерго» і ТЕЦ комбінату, перетворюючи її на робочу

						Арк.
					ТП 5.05070104.ЕП09.06. ТЗ	2
Змн.	Арк.	№ докум.	Підпис	Дата

напругу змінний і постійний токи й розподіли цехам комбінату й сторонніх споживачів, підключеним до електромереж і підстанцій комбінату. Зв'язок з мережами «Днепроблєнерго» здійснюється по 4 повітряним линам ЛЕП 154кв (191,192,17,18) і 13 кабельними лініями напругою бкв із боку ДДТЕЦ. Цех має у своєму составі 125 підстанцій, у тому числі:

• підстанція з РУ-150кв-9

• підстанція з РУ-6кв-45

• ТП 6/0,4кв-70

-перетворювальна підстанція з РУ-500У-1. В експлуатації перебувають 18 головних знижувальних трансформаторів 154/6 кв і 220 силових трансформаторів 6/0,4кв.

Загальна довжина повітряних ліній 150кв-236км, кабельних ліній 6кв-540,7км .

						Арк.
					ТП 5.05070104.ЕП09.06. ТЗ
Змн.	Арк.	№ докум.	Підпис	Дата		3
