Энергетические показатели

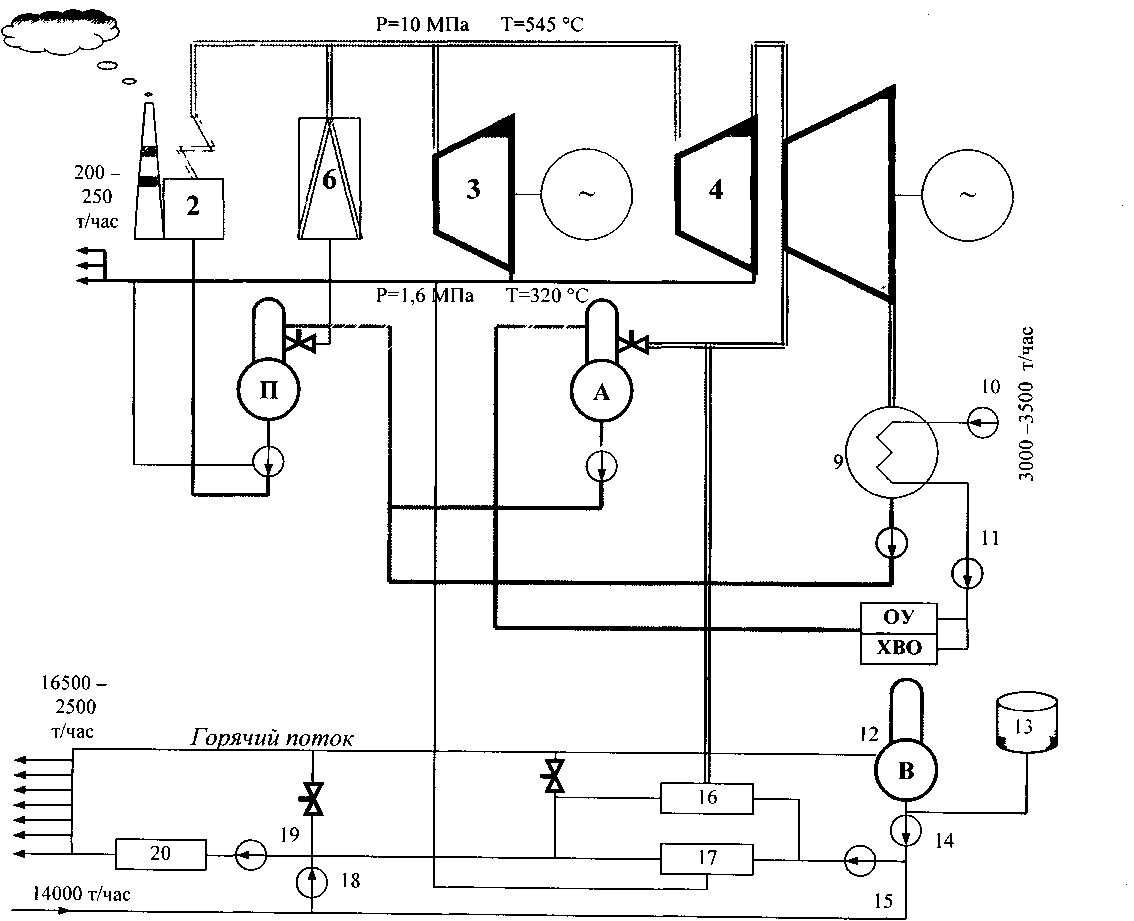

ТЭЦ-1 имеет такую конфигурацию, которая основана на производстве тепла, а производство электроэнергии является побочным продуктом. Выработка электроэнергии имеет низкую эффективность по сравнению с процессом выработки тепловой энергии.
Исторические данные по выработке энергии
На ТЭЦ-1 в последние годы наблюдалось устойчивое сокращение производства электроэнергии. Причиной этого является расположение ТЭЦ-1 внутри города. Станция расположена в центре Алматы, и ее выбросы загрязняющих веществ должны укладываться в определенные жесткие лимиты, чтобы снизить неблагоприятное воздействие на окружающую среду в городе. Среди прочих ограничений ТЭЦ-1 должна гарантировать общее максимальное количество выбросов пыли (тонн/год). Следовательно, станции приходится сокращать свою нагрузку в те периоды, когда отсутствуют пики теплопотребления, чтобы выбросы не превышали установленного лимита. По этой причине, более предпочтительным вариантом представляется выработка части электроэнергии (и тепла) ТЭЦ-1 на других электростанциях (особенно на ТЭЦ-2), не расположенных в центре.
Снижение объема производства в основном происходит летом, когда потребление тепла минимально.Самым важным продуктом на ТЭЦ-1 является тепло для теплосети города.
Соединительный магистраль ао АлЭс тэц2 и тэц1
Масштаб проекта реконструкции АО АлЭС ТЭЦ-1 рассматривается как городской.
Проект существенно влияет на социальную ситуацию города, так как реализация решений по реконструкции тепловой схемы с целью возможности приёма тепла от АПК ТЭЦ-2 и выдачи его потребителям города вместе с соединительной тепломагистралью позволит:
- задействовать в базовом режиме неиспользуемую (запертую) часть установленной тепловой мощности АО АлЭС ТЭЦ-2, в перспективе и наращиваемой на ней установленной тепловой мощности, для теплоснабжения Восточного теплового района «зоны теплофикации» города Алматы;
- сократить базовую отопительную нагрузку АО АлЭС ТЭЦ-1 и осуществлять на последней преимущественно пиковый режимы работы водогрейных котлов;
- сократить годовое количество сжигаемого АО АлЭС ТЭЦ-1 топлива за счёт изменения режима её работы с соответствующим снижением выбросов загрязняющих веществ в атмосферу города;
- повысить надежность теплоснабжения промышленности, коммунально-бытового сектора и населения г.Алматы.
В результате реализации этих мероприятий будет обеспечена комфортность жизни жителей города Алматы в существующих жилых районах и во вновь вводимых районах на длительную перспективу.
Основные технические решения
Основными решениями по реконструкции тепловой схемы водоподогревательной установки сетевой воды АО АлЭС ТЭЦ-1 при подключении соединительной тепломагистрали ТЭЦ-2 с ТЭЦ-1 предусматривается:
-использовать участок тепломагистрали М-18 от насосной станции «Гульдер» до врезки в тепломагистрали М-2 и М-5 в качестве конечного участка соединительной тепломагистрали ТЭЦ-2 и ТЭЦ-1;
- установить две группы повысительных насосов на трубопроводах подачи и приёма сетевой воды с АО АлЭС ТЭЦ-2:
• на трубопроводе приёма сетевой воды - для выравнивания давления сетевой воде, поступающей с АО АлЭС ТЭЦ-2, с давлением воды в подающих коллекторах АО АлЭС ТЭЦ-1;
• на трубопроводе подачи обратной сетевой воды на АО АлЭС ТЭЦ-2 – для создания давления, обеспечивающего подачу обратной сетевой вода на АО АлЭС ТЭЦ-2;
- построить новую коллекторную обратных трубопроводов южного направления;
-реконструировать коллекторную «Б» обратных трубопроводов с увеличением диаметра трубопроводов коллекторной до 1000мм;
-проложить дополнительные трубопроводы между коллекторными для пропуска увеличивающегося количества сетевой воды;
- реконструировать в местах присоединения к коллекторным «А» и «Б» все ранее подключённые к ним трубопроводы с заменой арматуры;
- установить аккумуляторные баки 2х10000м3 в дополнение к существующим, а также один бак перелива и сбора сетевой воды объемом 5000м3 с необходимыми трубопроводами зарядки и разрядки баков;
- установить малогабаритные градирни для оборотной системы охлаждения подшипников новых насосов;
- построить новую подпиточную насосную для разрядки вновь устанавливаемых аккумуляторных баков.
- для рабочего электроснабжения подпиточной насосной расширить ОРУ 110кВ на одну ячейку для подключения к ней трансформатора ТРДН-32000/110У1, а также построить здание ЗРУ 6кВ;
- резервное питание подпиточной насосной выполнить на напряжение 6кВ от ячеек I и II секций нового ГРУ 6кВ, освободившихся ТОО “Институт “КазНИПИЭнергопром” при переводе резервного питания существующих секций КРУсн №5 и КРУсн№6 с ячеек I и II секций нового ГРУ 6кВ на секции ЗРУ 6кВ;
- организовать в подпиточной насосной для электроснабжения потребителей две секции РУСН 6кВ и четыре секции РУСН 0,4кВ;
- электроснабжение электроприемников аккумуляторных баков выполнить на напряжении 0,4кВ от секций РУСН 0,4кВ подпиточной насосной.
- при реконструкции коллекторной обратных трубопроводов Б заменить два трансформатора ТМ-160/6 мощностью 160 кВА на два сухих трансформатора типа ТСЛ-250/6У3, напряжением 6,3/0,4кВ мощностью 250 кВА;
- электроснабжение потребителей коллекторной обратных трубопроводов Б осуществить на напряжении 0,4кВ от вновь устанавливаемой силовой сборки ПР и сборки задвижек.
- электроснабжение коллекторной обратных трубопроводов (новой) осуществить на напряжении 0,4кВ от резервных фидеров двух секций существующего РУСН 0,4 кВ №1
