5. Бульдозеры
5.1. Вписать номера позиций (рис. 7–9):
Рис. 7. Бульдозер на тракторе ДТ-75
– трактор; – отвал; – нож; гидроцилиндры: – подъема отвала; – поворота отвала; – рама; – толкатель

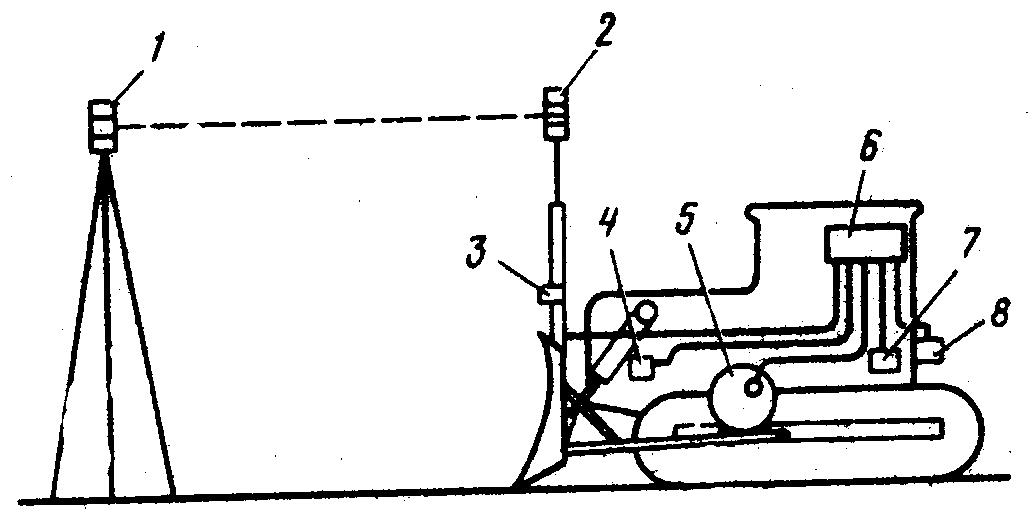

Рис. 8. Аппаратура системы "Копир-Автоплан-10"
– пульт управления; – источник лазерного излучения;
– механизм перемещения (МП) с датчиком обратной связи;
– гидрозолотники; – тахогенератор (ТГ); – аккумулятор;
– фотоприемное устройство (ФПУ); – датчик положения отвала (ДКБ)

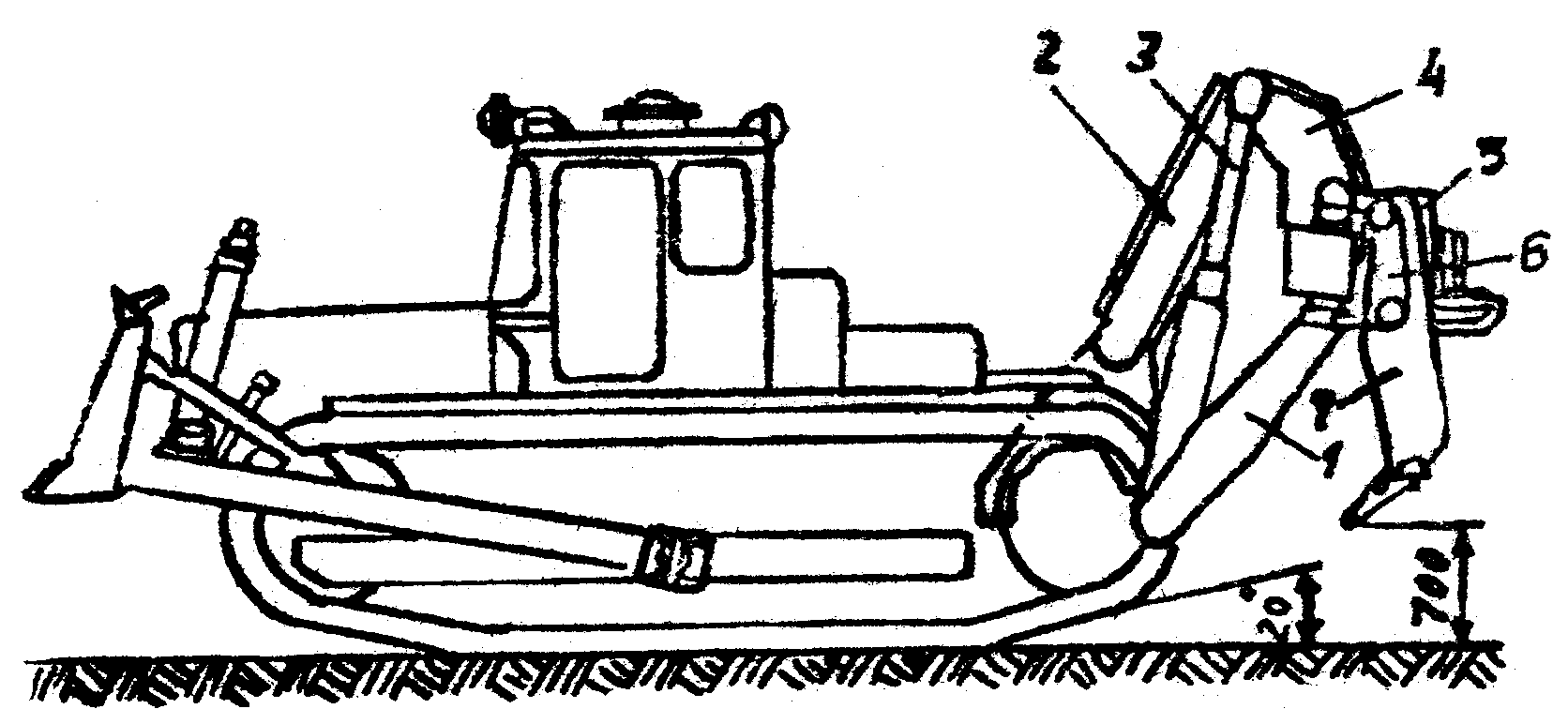

Рис.9. Бульдозер-рыхлитель
– балки; – флюгерное устройство; – зуб с наконечником; – буфер; – гидроцилиндры; – рама; – тяга
5.2. Заполнить схему классификации бульдозеров
|
|
|
|
||
|
||
|
|
|
|
||
|
|
|
|
||
|
||
|
|
|
|
||
|
|
|
|
||
|
||
|
||
|
5.3. Заполнить схему классификации бульдозеров-рыхлителей
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.4. Определить производительность бульдозера при возведении насыпи из резервов (дальность возки грунта SB = 20 м; Ку = 0,85).
5.4.1. Исходные данные и расчеты
Показатель |
Символ |
Значение |
Индекс бульдозера |
– |
|
Тяговый класс |
– |
|
Длина отвала, м |
L |
|
Высота отвала, м |
H |
|
Группа грунта |
– |
|
Коэффициент разрыхления грунта |
Kp |
|
Объем призмы волочения, м3 |
VПР |
|
Глубина резания грунта, м |
hc |
|
Длина пути резания грунта, м |
Sp |
|
Скорость бульдозера при резании грунта, м/с |
vp |
|
Скорость бульдозера при перемещении призмы волочения, м/с |
vB |
|
Скорость бульдозера при обратном ходе, м/с |
vo |
|
Продолжительность цикла бульдозера, с |
ТЦ |
|
Техническая производительность бульдозера, м3/ч |
Пт |
|
Эксплуатационная производительность бульдозера, м3/ч |
Пэ |
|
Сменная производительность бульдозера, м3/см. |
Псм |
|
5.4.2. Варианты индивидуального задания 5
Вариант |
Индекс бульдозера |
Группа грунта |
Размеры отвала, м |
|
длина |
высота |
|||
1 |
ДЗ-42Г |
1 |
2,56 |
0,95 |
2 |
ДЗ-28 |
2 |
3,94 |
1,0 |
3 |
ОБГН-4 |
3 |
2,6 |
1,1 |
4 |
ДЗ-118 |
1 |
4,31 |
1,37 |
5 |
ОБГН-4М |
2 |
2,845 |
1,05 |
6 |
ДЗ-171.1 |
3 |
3,22 |
1,15 |
7 |
Б10МБ-2121 |
1 |
4,26 |
1,35 |
8 |
ДЗ-42П |
2 |
2,8 |
0,95 |
9 |
Б10М.0100Е |
3 |
3,31 |
1,31 |
10 |
ДЗ-60ХЛ |
1 |
5,48 |
1,25 |
11 |
ТС-10 |
2 |
3,24 |
1,3 |
12 |
ДЗ-17 |
3 |
3,22 |
1,1 |
13 |
ДЗ-162 |
1 |
2,56 |
0,95 |
14 |
ДЗ-35Б |
2 |
3,64 |
1,2 |
15 |
ДЗ-54 |
3 |
3,2 |
1,1 |
16 |
ДЗ-25 |
1 |
4,43 |
1,2 |
17 |
ДЗ-27 |
2 |
3,2 |
1,3 |
18 |
ДЗ-19 |
3 |
3,98 |
1,0 |
19 |
ДЗ-110А |
1 |
3,22 |
1,18 |
20 |
ДЗ-124ХЛ |
2 |
4,8 |
1,37 |
21 |
ДЗ-35 |
3 |
3,36 |
1,25 |
22 |
ДЗ-59 |
1 |
3,6 |
1,52 |
23 |
ДЗ-35С |
2 |
3,64 |
1,23 |
24 |
ДЗ-109Б |
3 |
4,12 |
1,17 |
25 |
ДЗ-158 |
1 |
4,2 |
1,7 |
26 |
ДЗ-141ХЛ |
2 |
4,8 |
2,0 |
27 |
ДЗ-34С |
3 |
4,54 |
1,77 |
28 |
ДЗ-118 |
3 |
4,31 |
1,37 |
29 |
ДЗ-124ХЛ |
3 |
4,8 |
1,37 |
30 |
ДЗ-59 |
3 |
3,6 |
1,52 |
Дата сдачи_________________
Принял преподаватель____________________
