Передачи, применяемые в станках
Передачами называются отдельные механизмы, которые передают движения от одного элемента к другому.
Кинематические схемы состоят из повторяющихся элементов зубчатых, червячных, винтовых, ременных, цепных и других передач.
Звенья кинематических цепей обеспечивают получение движений исполнительных органов, необходимых для обработки различных заготовок и получения из них деталей заданной формы и точности. Основным кинематическим параметром, характеризующим приводы станков, является
передаточное отношение, которое определяется как отношение частоты
ведомого вала n вд к частоте ведущего вала n вщ.
i = n вд / n вщ.
При последовательном расположении отдельных передач их общее передаточное отношение определяется iобщ, как произведение передаточных отношений кинематических пар:
i общ = i 1 . i 2 . i общ . i 3 . . . i m
Уравнение кинематического баланса имеет вид
n шп = n эд . i общ
Передачи, применяемые в станках
Передачами называются отдельные механизмы, которые передают движения от одного элемента к другому.
Кинематические схемы состоят из повторяющихся элементов зубчатых, червячных, винтовых, ременных, цепных и других передач.
Звенья кинематических цепей обеспечивают получение движений исполнительных органов, необходимых для обработки различных заготовок и получения из них деталей заданной формы и точности.
Основным кинематическим параметром, характеризующим приводы станков, является передаточное отношение, которое определяется как отношение частоты ведомого вала n вд к частоте ведущего вала n вщ.
i = n вд / n вщ.
При последовательном расположении отдельных передач их общее передаточное отношение определяется iобщ, как произведение передаточных отношений кинематических пар:
i общ = i 1 . i 2 . i общ . i 3 . . . i m
Уравнение кинематического баланса имеет вид
n шп = n эд . i общ
Механизмы ступенчатого регулирования
Ременная передача состоит их двух шкивов и ремня. Ременная передача применяется в станках, главным образом, для передачи движения от электродвигателя к приводному шкиву. На рис.6.5 приведена ременная передача, которая двух шкивов и ремня.
Рис. 6. 5. Ременные передачи
Передаточное
отношение для ременной передачи
рассчитывается по формуле
i
= ( d1
.
)/ d2,
где
d1
- диаметр ведущего шкива; d2
-диаметр ведомого шкива;
- коэффициент проскальзывания (равен
= 0.97… 0.99).

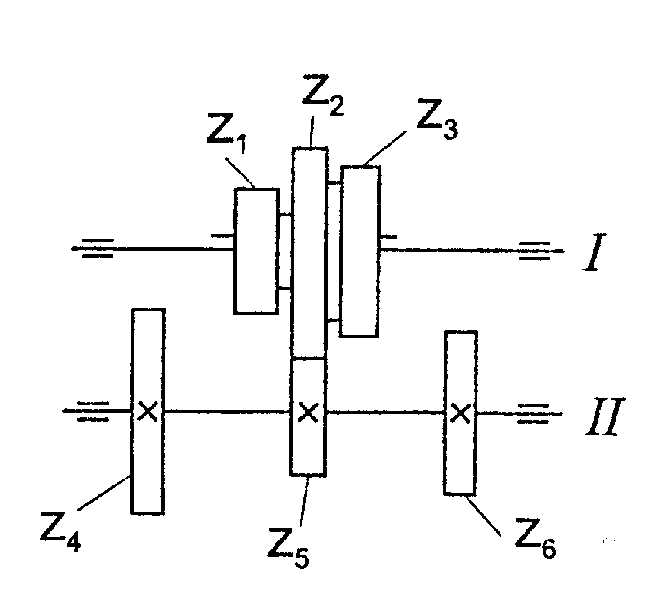

На рис.6.6. показан простой множительный механизм, применяемый в металлорежущих станках
Рис. 6.6. Множительный механизм с передвижным блоком колес
Зубчатая передача осуществляются цилиндрическими коническими зубчатыми как прямозубыми, так и косыми зубьями и широко применяется в металлорежущих станках
Передаточное отношение для зубчатой передачи рассчитывается по формуле i=z1/z2, где z1 - число зубьев ведущего зубчатого колеса; z2 - число зубьев ведомого зубчатого колеса.
Червячная передача состоят из червяка и червячного колеса. Обычно ведущим элементом червяной передачи является червяк. Червячная
Червячная передача состоят из червяка и червячного колеса. Обычно ведущим элементом червячной передачи является червяк. Червячная передача применяется для передачи вращательного движения между валами со скрещивающимися валами.
Передаточное отношение червячной передачи рассчитывается по формуле i = k/z, где i - передаточное отношение червячной передачи; k - число заходов червяка; z - число зубьев червячного колеса.
Цепная передача состоит из звездочек, соединенных гибкой цепью.
Передаточное отношение цепной передачи рассчитывается по формуле
i = z1/z2, где z1 и z2 - число ведущей и ведомой звездочек.
Реечная передача состоит из зубчатого колеса и рейки и применяется для преобразования вращательного движения в поступательное и наоборот. Реечная передача используется в токарных станках для передачи движению суппорту, в сверлильных станках для перемещения шпинделя, в зуборезных станках для привода долбяка и т. д.
Длина линейного перемещения рейки за один оборот реечного зубчатого колеса рассчитывается по формуле
I
= z
t
= z
.
m
.
где z - число зубьев зубчатого реечного колеса; t - шаг зуба рейки; m - модуль зубьев реечного зубчатого колеса, мм.
Винтовая передача состоит из винта и гайки. Служит для преобразования вращательного движения в поступательное. Обычно винт является ведущим звеном, получая вращательное движение, а гайка, перемещаясь, по резьбе винта передает поступательное движение соединенным с ним деталям.
Винтовая передача широко используется в механизмах подач различных станков (токарных, фрезерных, строгальных и др.).
Ходовые винты в станках применяются обычно с трапецеидальной или прямоугольной резьбой. Гайки применяются как неразъемные, так и разъемные, состоящие из двух раздвижных половин, охватывающих ходовой винт.
Длина перемещения гайки за один оборот винта рассчитывается по формуле I = K . t в ,где К - число заходов винта; t в - шаг винта, мм.
