Задания для самостоятельного выполнения
Разработайте самостоятельно презентацию, удовлетворяющую следующим требованиям:
презентация должна включать элементы оформления слайда
Возможные темы презентаций:
Создайте презентацию своего учреждения, структурного подразделения.
Разработайте презентацию курса, преподаваемой дисциплины.
Разработайте презентацию – бизнес-план.
Разработайте презентацию какого-либо мероприятия.
Создайте презентацию – рекламу книги, фильма, товара.
Создайте презентацию-поздравление.
Глава 5.Пакет деловой графики Visio
Пакет деловой графики Microsoft Visio предназначен для создания рисунков и схем различного назначения. Предлагается самостоятельно освоить базовые навыки работы с пакетом, используя полученные ранее знания.
5.1.Среда пользователя ms Visio
Пользователь пакета MS Visio работает с привычным интерфейсом MS Office: окно программы имеет стандартный вид, в его распоряжении имеются панели инструментов, меню (см. рис.).

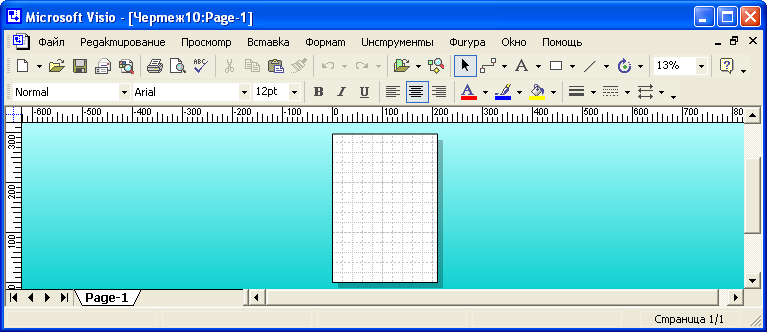

Рис. 7.1. Окно MS Visio
Так как основное назначение приложения – создание рисунков, чертежей и диаграмм, инструменты рисования включены в стандартную Панель.
5.2.Создание нового рисунка
Пользователь может создать «произвольный» рисунок с чистого листа или создать рисунок определенного типа.
Для создания рисунка (чертежа, диаграммы) без его привязки к определенному типу элементов следует воспользоваться командой Файл Новый Новый чертеж или щелкнуть соответствующую кнопку на стандартной панели инструментов. На экране откроется окно нового чертежа (см. рис. 7.1).
Для создания рисунка определенного типа следует выполнить команду Файл Новый Выбор типа рисунка…. В результате активизации этой команды на экране раскроется окно, в котором можно по образцу выбрать наиболее подходящий для решения конкретной задачи тип рисунка (рис. 7.2-7.3).

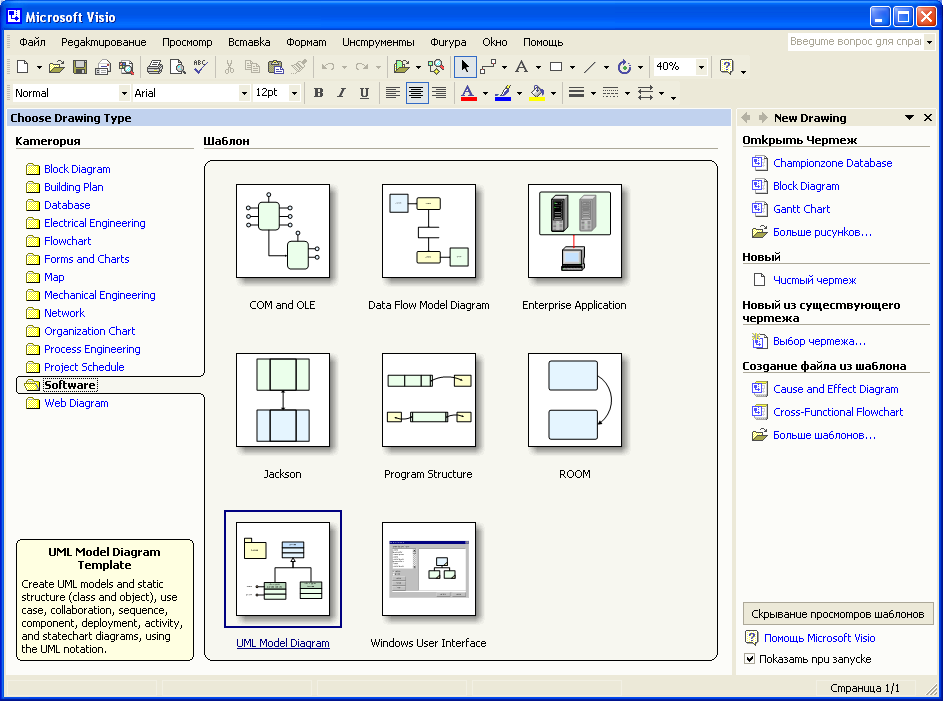

Рис. 7.2.
Все шаблоны сгруппированы, отнесены к различным категориям в зависимости от их назначения, что облегчает поиск. Выбрав категорию рисунка, пользователь может перейти к выбору подходящего шаблона этой категории.

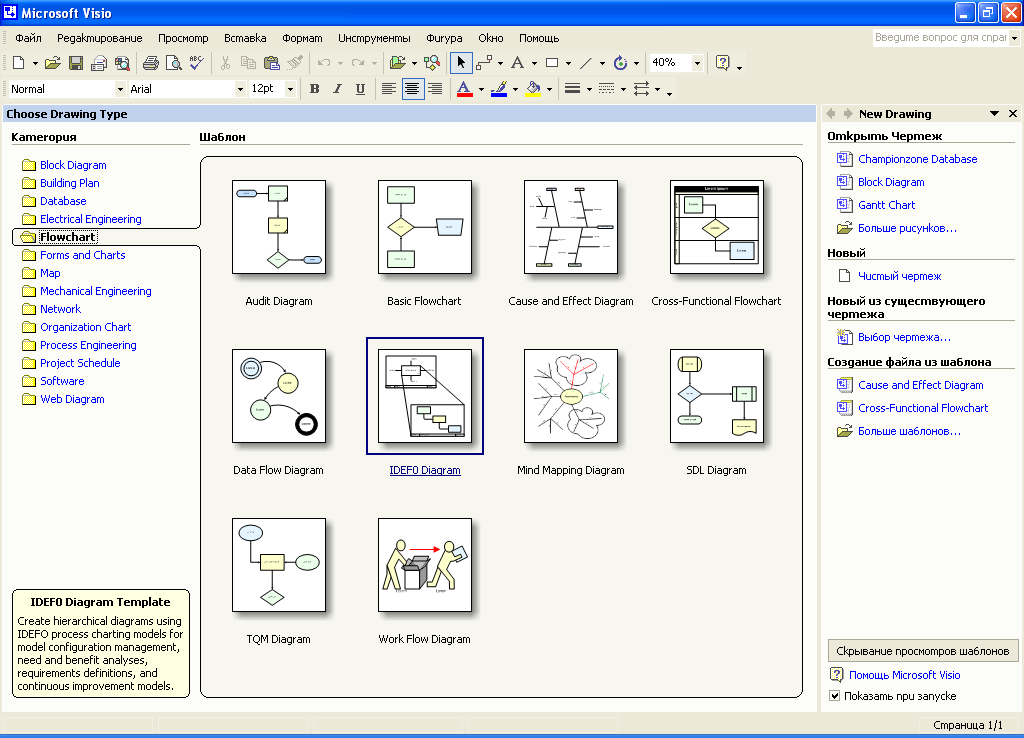

Рис. 7.3

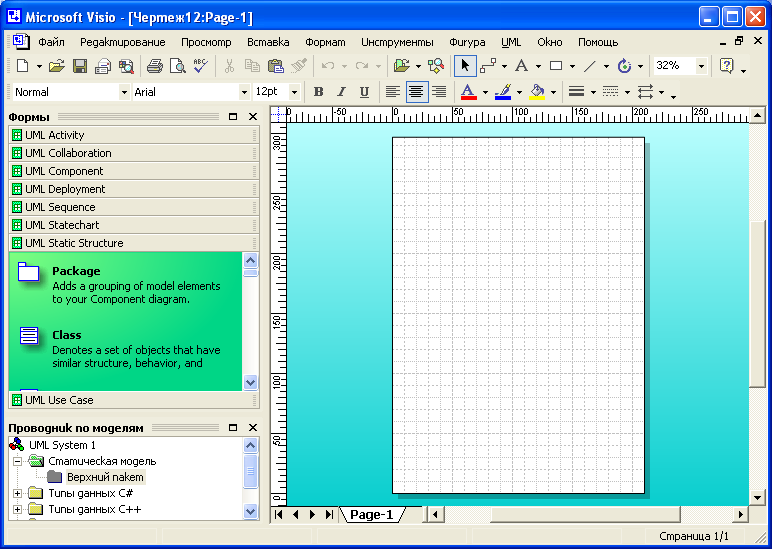

После выбора подходящего образца создается новый чертеж с установленными параметрами страницы, размеченный сеткой, и в левой части окна раскрывается панель форм (трафаретов) для создания чертежа выбранного типа (рис. 7.4).
Пользователь может создать рисунок нужного типа, выбрав его в подменю команды создания нового рисунка без обращения к команде выбора типа рисунка.
Кроме того, пользователь имеет возможность открыть для просмотра примеры рисунков и воспользоваться ими как шаблонами при создании своих чертежей.
Сохранить рисунок пользователь может с помощью команд меню Файл.
Размещение в рисунке новых элементов выполняется с помощью трафаретов и инструментов Панели.
Рис. 7.4

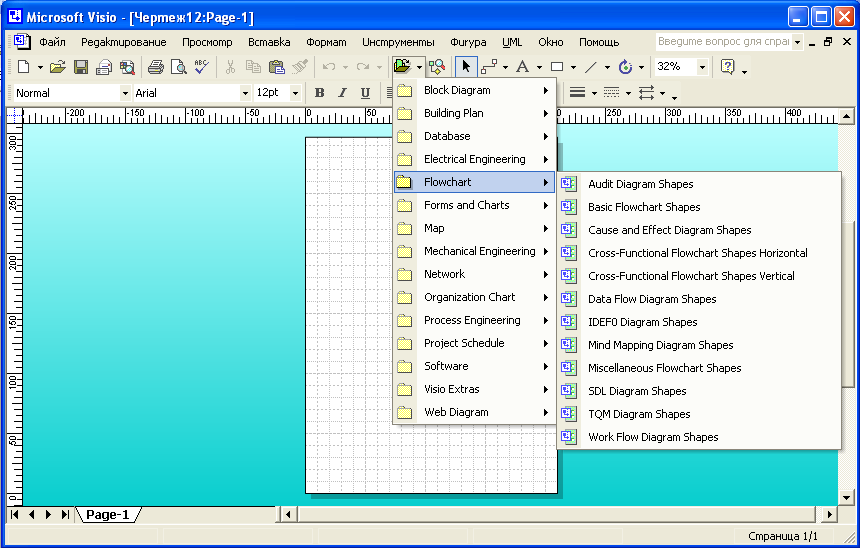

Если пользователь создал рисунок определенного типа, то набор трафаретов для рисования раскрывается в окне приложения сразу по выполнении команды создания чертежа. «Ненужные» трафареты можно закрыть. В процессе создания чертежа пользователь имеет возможность открывать необходимые ему трафареты с помощью команды Трафареты меню Файл или соответствующей ей кнопки на Панели инструментов, раскрывающей список трафаретов (рис. 7.5).

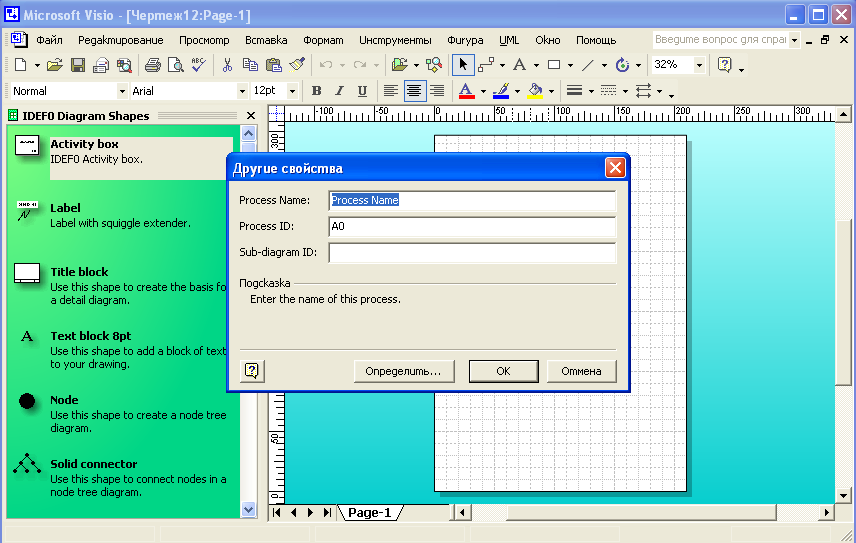

Раскрыв нужный набор трафаретов, пользователь может размещать соответствующие им элементы в рисунке (чертеже). Для этого следует найти подходящий трафарет и «перетащить» его мышью (при нажатой левой клавише) на чертеж. При этом может раскрыться диалоговое окно, в котором следует задать свойства этого элемента (рис. 7.6).
Рис. 7.5
Рис. 7.6
Вставленный в чертеж элемент можно перемещать, «перетаскивая» его с помощью мыши (курсор при этом имеет форму четырехглавой стрелки).
Размещенные на чертеже элементы можно соединять линиями-соединителями (коннекторами) различных типов (рис. 7.7).
Рис. 7.7
Тип соединителя также выбирается в наборе трафаретов.
Выбранный тип линии-соединителя перетаскивается на чертеж, как и любой другой трафарет. После его размещения на чертеже он остается «свободным». Его можно перемещать, как и все остальные элементы.
Для соединения элементов чертежа следует установить курсор мыши на конец линии-соединителя и переместить его (курсор при перемещении конца линии-соединителя имеет форму “+” (знака «плюс»)) до пересечения с контуром одного из соединяемых элементов. При совмещении с «точкой подключения», или склеивания, одного из соединяемых элементов эта точка будет выделена цветом (красным) и появится сообщение о «склеивании» («Клей с Точка подключения»). Затем второй конец линии-соединителя нужно «приклеить» к «точке подключения» второго соединяемого элемента. После «склеивания» при перемещении элементов по чертежу Visio будет поддерживать установленную связь (соединение).
