8.2. Порядок выполнения работы
R |
S |
Qn+1 |
|
0 |
0 |
x |
запрет |
1 |
0 |
1 |
установка |
0 |
1 |
0 |
сброс |
1 |
1 |
Qn |
хранение |
8.2.1. Исследование инверсного rs-триггера на основе схем «и-не», (рис.8.1).
П
роверить
таблицу состояний триггера (табл.
8.1)
а
б
Рис.
8.1. Асинхронный RS-триггер (инверсный):
а)
условно-графическое обозначение;
б)
реализация на основе элементов «И-НЕ»
таблица 8.1
Обратите внимание: данная схема используется в качестве генератора одиночных импульсов (ГОИ) при исследовании других триггеров, регистров и счётчика. Импульсы на схемы подаются нажатием кнопки S2.
8.2.2. Исследование t-триггера на основе схем «и-не» (рис. 8.2).
На вход триггера подавать нажатием кнопки S2 на стенде с ГОИ определённое (четное) количество одиночных импульсов. Одновременно подсчитать количество срабатываний светодиода на выходе T-триггера. На основании сопоставления полученных чисел на входе и выходе сделать вывод о его работе. а б Рис. 8.2. T-триггер на основе схем «И-НЕ»: а) условно-графическое обозначение; б) реализация на основе элементов «И-НЕ»
8 .2.3. Исследование синхронного rs-триггера на основе элементов «и-не» (Рис.8.3).
П
роверить
таблицу состояний этого триггера
(аналогичную таблице 8.1 в п 8.2.1 для
асинхронного RS-триггера) при нулевом и
единичном сигналах на тактовом входе
(C=0 и C=1).
Сделать вывод о работе триггера.
а б

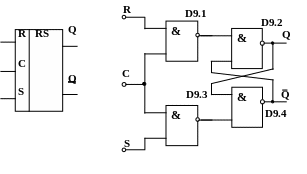

Рис.8.3. Синхронный
RS-триггер:
а)
условно-графическое обозначение; б)
реализация на основе схем «И-НЕ»
8.2.4. Исследование последовательного (рис.8.4) и параллельного регистров (рис.8.5).
З
анести
указанные преподавателем двоичные
числа в регистры. Тактовые импульсы на
схемы подаются нажатием кн. S2,
кн. S4 переключает
биты числа

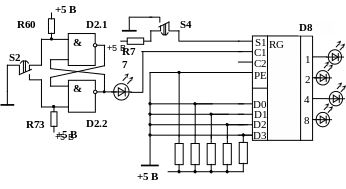

Рис.
8.4. Схема исследований последовательного
регистра

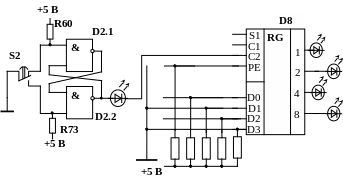

Рис.
8.5. Схема исследований параллельного
регистра
8.2.4. Исследование с чётчика (рис.8.6).
Подавая с ГОИ импульсы на вход счётчика, заполнить табл. 8.2, где H4-H7 – состояние светодиодов на выходе счётчика (горит – 1, не горит – 0), выход – показания индикатора.
Таблица 8.2
H4 |
H5 |
H6 |
H7 |
Выход |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

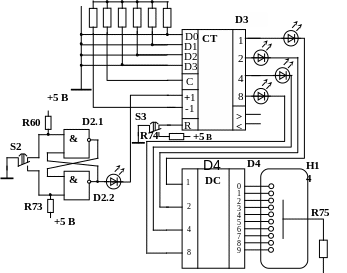

Рис. 8.6. Схема исследований счетчика
