Исходные данные

1. Наименование процесса

……………………………………………………………………………………………………

Описание процесса (пособие, с. 9, абзац 1)

……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………............................................

Параграф ЕниРа

ЕНиР, 1990 г., § Е6-52

2. Объем работы в натуральных единицах измерения (длина строительной обноски)

V= 2 ( В2 + А2 ) = 2 ( + ) = м

3. Состав звена по ЕНиРу :

- квалификационный состав:

К_Н.1 = 3 разряд

К_Н.2 = 2 разряд

- численный состав:

2 рабочих

4. Часовая тарифная ставка рабочих звена (с. 5 или плакат)

Т_C.1 = р.-к.

Т_с.2 = р.-к.

5. Принятая численность бригады в смену

2 рабочих

6. Принятое количество звеньев в смену

звено

7. Принятое количество рабочих смен в сутки

n_П = смена

8. Единица измерения работы по ЕНиРу

= 100 м

9. Объем работы в единицах ЕНиРа

= ед.

10. Обоснование нормы времени по ЕНиРу

ЕНиР, 1990 г., § Е6-52, № 7

11. Норма времени рабочих по ЕНиРу

= 14,5 чел.-ч.

12. Достигнутый уровень производительности труда (задание, п. 10)

%

Технологические расчеты

13. Нормативная трудоемкость

чел.-см.

14. Предварительно принятая продолжительность процесса в сменах

= смен

15. Окончательно принятая продолжительность процесса в сменах, полученная путем округления в сторону увеличения значения, кратного 0,5 смены

смен

16. Окончательно принятая продолжительность процесса в днях

= дня

17. Нормативная производительность рабочего

= ед. / чел.-см.

18. Нормативная производительность звена рабочих

ед. / чел.-см.

19. Окончательно принятая трудоемкость

= чел.-см.

20. Принятая производительность рабочего

ед. / чел.-см.

21. Принятая производительность звена рабочих

= ед. / см.

22. Принятый поток работы в смену

v = ед. / см.

23. Нормативное число рабочих в смену

= рабочих

24. Принятый уровень производительности труда

% %

Расчет заработной платы

25. Откорректированная расценка

р.-к.

26. Заработная плата

= р.-к.

Рассчитанные значения величин вношу в таблицы (с. 90, 85).

2.3. Проектирование варианта экскаваторного комплекта машин

без применения ЭВМ

2.3.1. Определение объема экскаваторных работ

Исходные данные

№ п.п	Источник	Обозначение	Значение
1.	Задание, п. 4	А
		В
		в
		Н
2.	Раздел 1, с. 10	наименование грунта
3.	Пособие, с. 63, т. 36	1:m	1:

Н =

А=

1 : m = 1: =

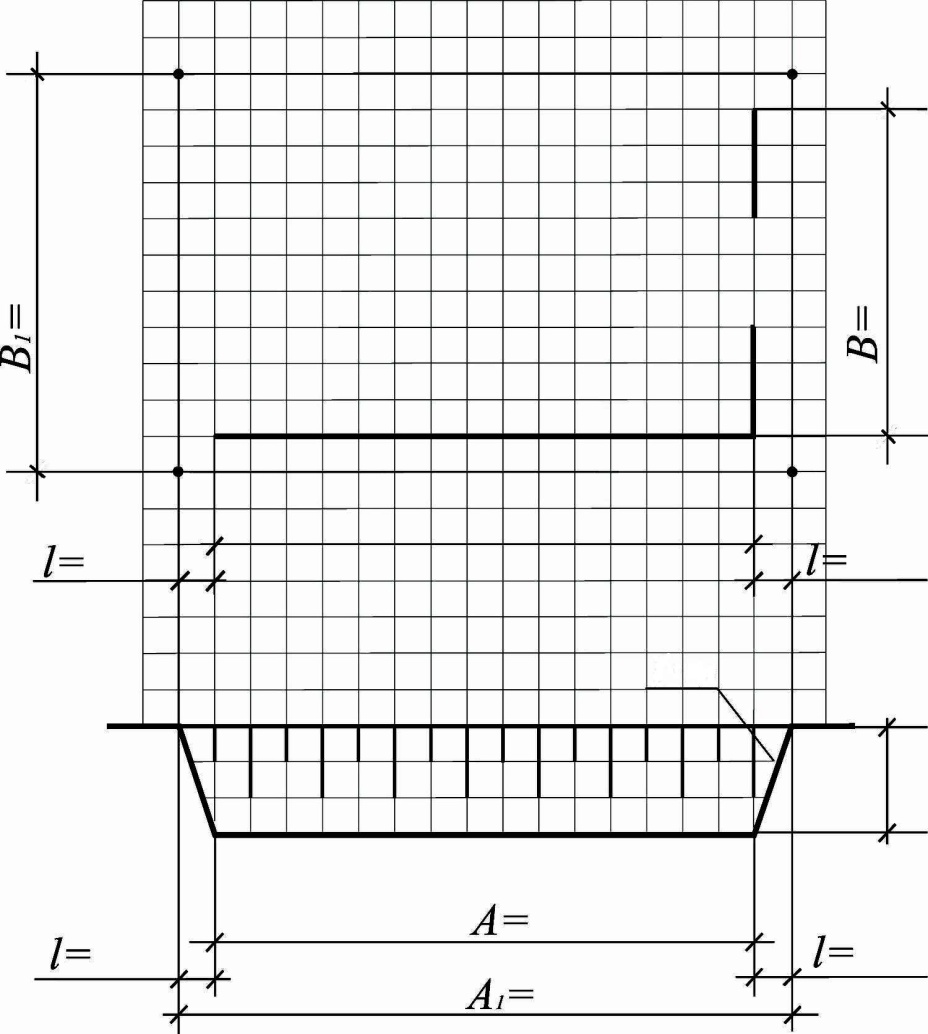

Рис. 2. Безмасштабная схема котлована

Площадь котлована по низу равна сумме площадей составляющих прямоугольников:

F_H =

Объем котлована с вертикальными стенками равен:

= F_H∙H = = м³

Заложение откосов котлована и размеры котлована по верху равны:

l = H∙m = = м

A₁ = A + 2l = + 2 = м

B₁ = B + 2l = + 2 = м

в₁ = в + 2l = + 2 = м

F_B =

Объем котлована с откосами определяю по формуле 28 (пособие, с. 62)

= м³

Проверяю правильность расчетов объемов V'к и Vк по выполнению условия неравенства:

<

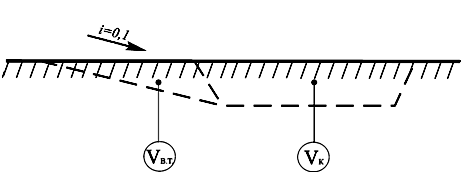

Рис. 3. Схема разреза въездной траншеи и котлована

Принимаю решение о необходимости въезда строительных машин в котлован для выполнения послеземляных работ. Уклон дна въездной траншеи принимаю равным i = 0, (рис. 3) и определяю коэффициент заложения дна траншеи (m'), а затем по формуле 31 (пособие, с. 63) рассчитываю объем въездной траншеи.

m' =

= ( 3 + 2 · · )( ) =

= м³

Предварительный объем экскаваторных работ равен:

= V_K+V_B.T = = м³
