4.2.3. Построение спецификации сборочной единицы
Спецификация сборочной единицы (комплекта или комплекса) это один из основных конструкторских документов, входящих в состав комплекта документов на разрабатываемое изделие. Она создаётся на каждую сборочную единицу (комплект или комплекс) и имеет форму таблицы, в которой записями по форме, установленной ЕСКД, показан состав сборочной единицы. В системе КОМПАС – 3D имеется специализированный модуль для автоматизированной разработки спецификаций.

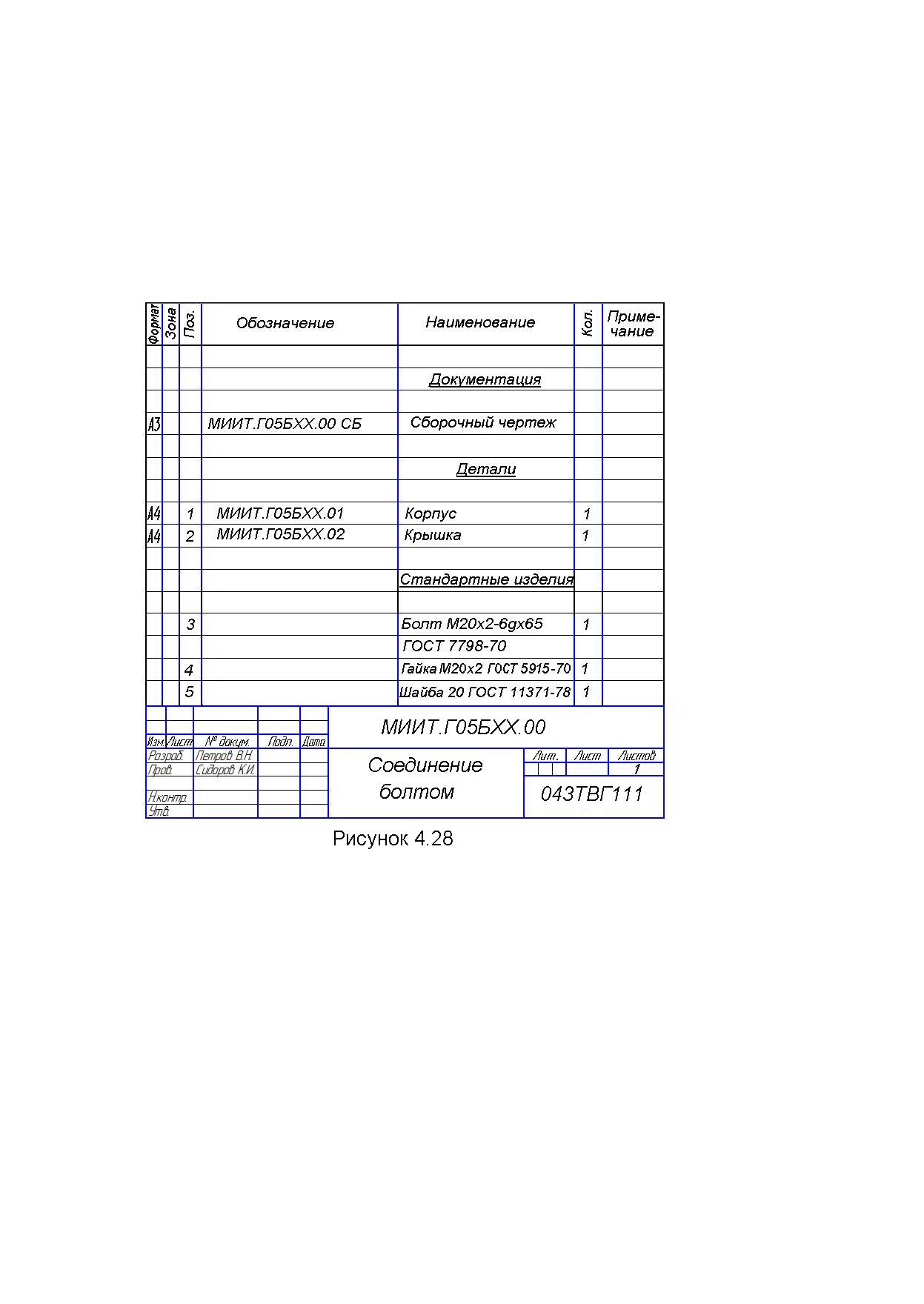

Пример 4.8. Построение спецификации сборочной единицы, содержащей болтовое соединение (рисунок 4.28).
1
.
Откройте файл сборки Соединение
болтом.
2. Выполните цепочку команд Спецификация – Создать объекты спецификации. В одноимённом окне нажмите кнопку ОК. В результате автоматически будет создан файл спецификации с именем сборки (тип файла spw). Найдите и откройте его (файл расположен в одной папке со сборкой).
3. В этой спецификации будут автоматически созданы два раздела: Детали и Стандартные изделия, куда внесены записи о двух деталях (Корпус и Крышка) и трёх стандартных изделиях (Болт, Гайка и Шайба).
4. Внесите в спецификацию раздел Документация, для чего, выполнив цепочку команд Вставка – Раздел, в окне Выберите раздел и тип объекта укажите строку Документация из списка разделов и нажмите кнопку Создать. В спецификации появится раздел Документация, в котором будет находиться мигающий курсор текстового редактора для ввода записей.
5.
Внесите запись о документе – сборочном
чертеже, содержащем болтовое соединение.
Для этого в строке параметров, перейдя
на вкладку Документы,
нажмите кнопку Добавить
документ
и в появившееся окне
Выберите файл для открытия
укажите и откройте файл сборочного
чертежа (в рассматриваемом примере
файл Болт
СБ).
Для завершения вставки записи нажмите
кнопку Создать
объект
.
6. Если номера позиций в спецификации проставлены не по порядку (с пропусками), то выполните следующие действия:
Во всех разделах уберите резервные строки, для чего укажите название раздела Документация, выделив его черным цветом, и вверху экрана на панели Текущее состояние
нажмите кнопку Количество
резервных строк,
помеченную стрелкой. В появившемся
списке выберите число 0. Повторите такие
действия с другими разделами спецификации.Слева экрана на инструментальной панели Компактная нажмите кнопку Расставить позиции
.
Заполните основную надпись спецификации (см. рисунок 4.28). Для этого, нажав на инструментальной панели Вид
кнопку
Разметка
страниц
,
двойным щелчком мыши по основной надписи
войдите в режим её редактирования,
внесите необходимые данные и нажмите
кнопку Создать
объект
.
7. Закройте все файлы, сохранив изменения, произведенные в них.
Построение комплекта конструкторских документов на изделие
В состав комплекта конструкторских документов на изделие (узел, машина) обычно входят следующие составляющие:
Рисунок 4.29
ведомость покупных изделий;
спецификации сборочных единиц, входящих в состав изделия;
чертёж общего вида;
чертежи разработанных сборочных единиц;
рабочие чертежи деталей, входящих состав разработанных сборочных единиц.
пояснительная записка.
В учебных целях рассмотрим построение комплекта документов на сборочную единицу Вентиль. В состав комплекта на это изделия входят следующие документы:
спецификация сборочной единицы Вентиль (рисунок 4.29);
чертёж сборочной единицы Вентиль (рисунок 4.30);
с
борочный
чертёж и спецификация сборочной единицы
Корпус
вентиля (рисунок 4.31);рабочие чертежи деталей, входящих в состав сборочной единицы Вентиль:
МИИТ.Г07841.01.01 Корпус вентиля (см. рисунок 2.36);
МИИТ.Г07841.00.02 Крышка (см. рисунок 2.46);

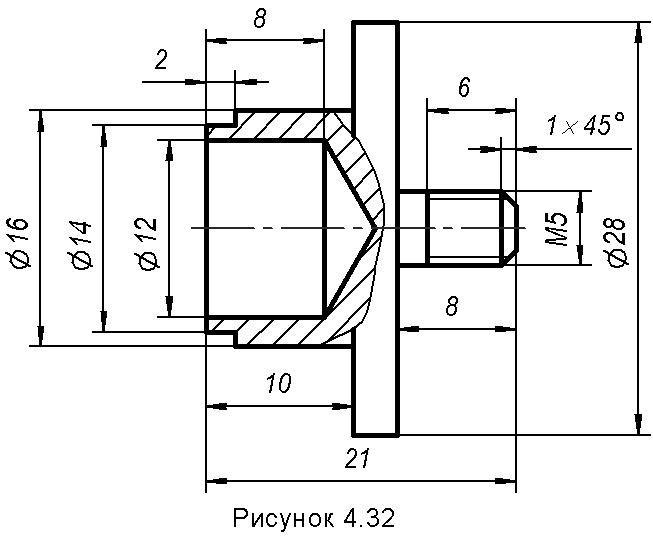

МИИТ.Г07841.00.03 Клапан (рисунок 4.32);

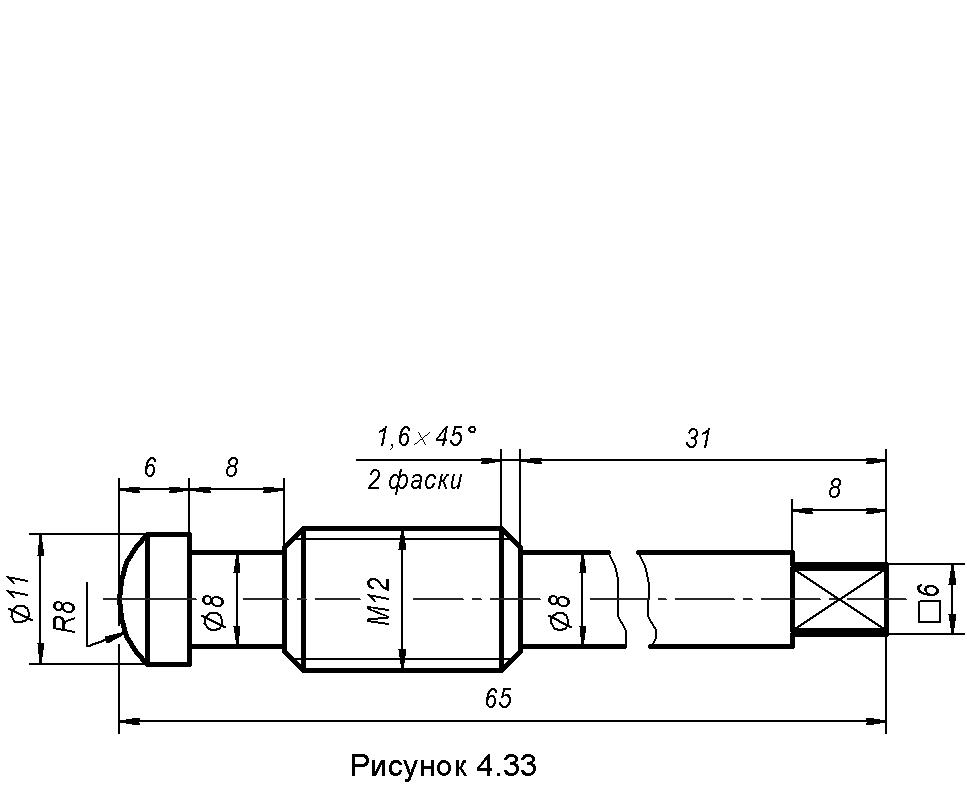

МИИТ.Г07841.00.04 Шпиндель (рисунок 4.33);
МИИТ.Г07841.00.05 Втулка сальника (см. рисунок 2.56);

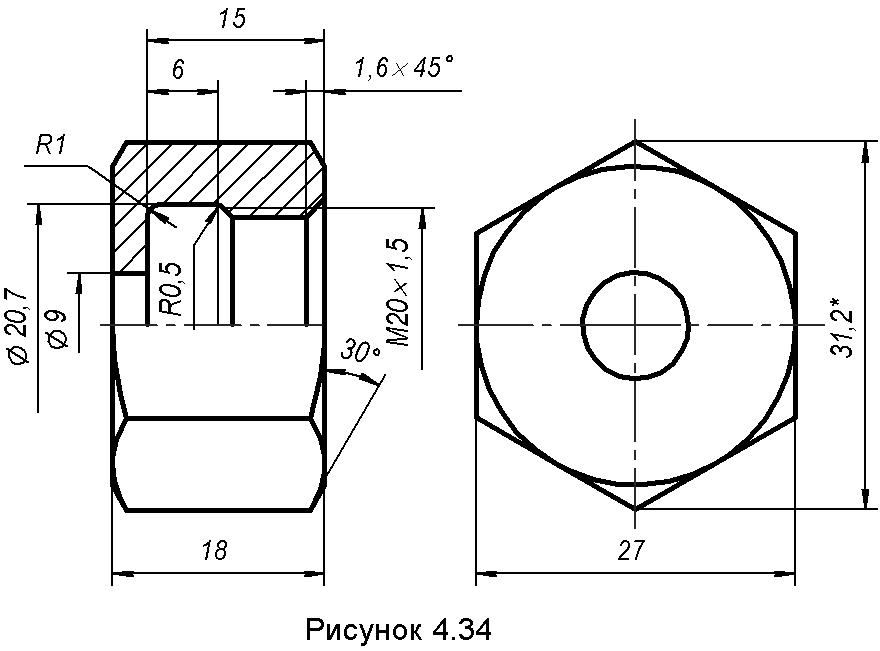

МИИТ.Г07841.00.06 Гайка накидная (рисунок 4.34);

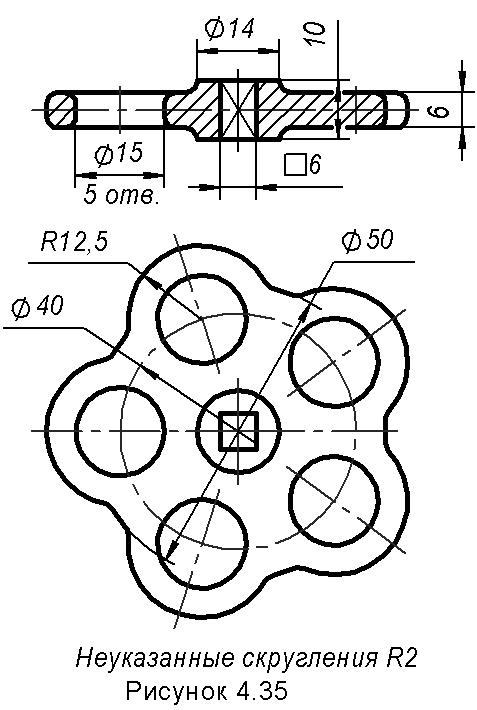

МИИТ.Г07841.00.07 Маховик (рисунок 4.35);

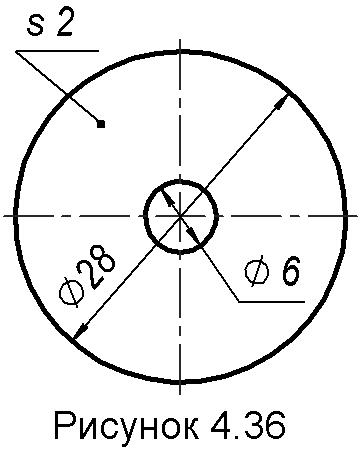

МИИТ.Г07841.00.08 Прокладка (рисунок 4.36);
М
ИИТ.Г07841.00.09

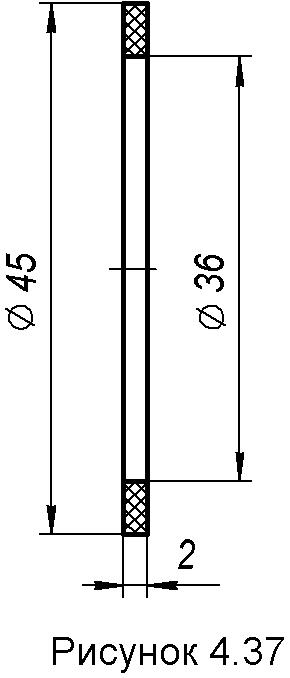

Прокладка корпуса (рисунок 4.37).
Д
етали
Клапан,
Шпиндель, Втулка сальника
изготовлены из бронзы марки БрАЖ9-4
ГОСТ 18175-78.
Деталь Гайка
накидная
изготовлена из материала Сталь
20 ГОСТ 1050-88,
Маховик
– из сплава Ал2
ГОСТ 1583-93,
Прокладка
– из технической кожи толщиной 2 мм по
ГОСТ
20836-75,
а Прокладка
корпуса
– из материала Паронит
ПОН2 ГОСТ481-80.
В спецификации сборочной единицы Вентиль (см. рисунок 4.29) имеется пять разделов: Документация, Сборочные единицы, Детали, Стандартные изделия и Материалы. Заголовки разделов подчеркнуты и отделены сверху и снизу пробельными строками. Разделы создаются в определённой последовательности, показанной в окне Вставка раздела, появляющегося после цепочки команд Вставка – Раздел. Раздел не создаётся, если отсутствуют его элементы (т. е. записи об изделиях). В автоматическом режиме (см. п. 2 примера 4.8) могут быть созданы три раздела: Сборочные единицы, Детали, Стандартные изделия, - при соблюдении следующих условий:
Созданы модели всех деталей, входящих в состав сборочной единицы, включая деталь Седло клапана, размеры и материал которой показаны на рисунке 4.32.
В
моделях деталей заданы их свойства:
обозначение и наименование.Создана сборка с именем Корпус вентиля + Седло клапана, состоящая из моделей Корпус вентиля и Седло клапана.
Создана сборка с именем Вентиль, состоящая из сборки с именем Корпус вентиля + Седло клапана и из моделей деталей: Клапан, Шпиндель, Втулка сальника, Гайка накидная, Маховик, Прокладка и Прокладка корпуса.
И
з
библиотеки стандартных изделий в
сборку вставлены элементы: Гайка
М5
по ГОСТ
5915-70
и Шайба
5
по ГОСТ
11371-78 (см.
п. 9 примера 4.3).
Н
а

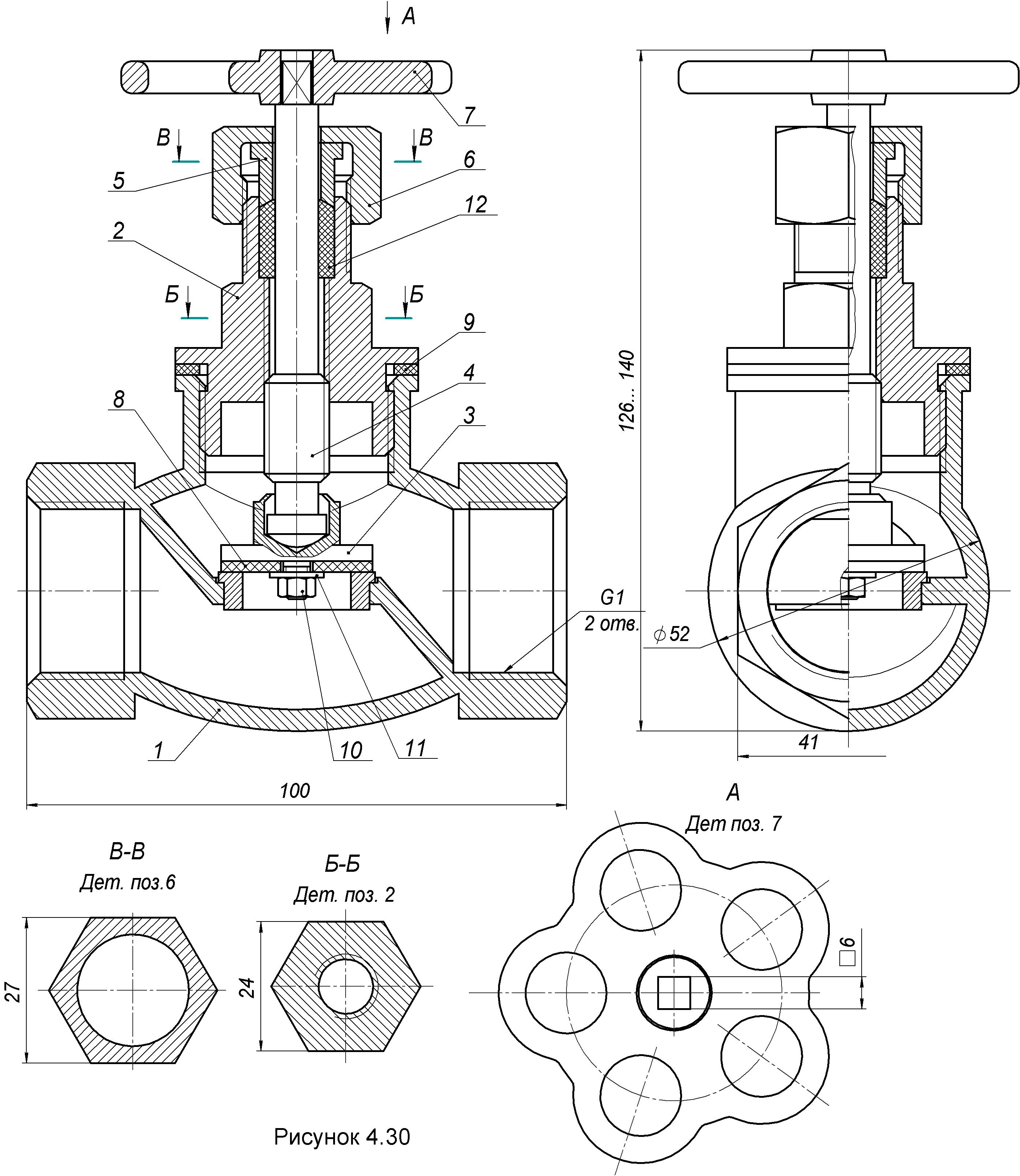

рисунке 4.30 показан чертёж сборочной
единицы Вентиль,
который создан на основе одноимённой
сборки. В состав указанной сборки входит
сборка с именем Корпус
вентиля +
Седло
клапана
и модели деталей: Клапан,
Шпиндель, Втулка сальника, Гайка накидная,
Маховик, Прокладка,
Прокладка
корпуса, Гайка М5
и Шайба
5. Процесс
создания сборки подробно описан в
примере 4.3. Для сопряжения деталей в
основном используются операции
Соосность
и Совпадение
(см. пункты 7, 8 примера 4.3) Однако для
сопряжения деталей Клапан
и Шпиндель
кроме операции Соосность
нужно применить операцию На
расстоянии,
в которой нужно задать расстояние 5,62
мм и указать соответствующие поверхности
на моделях Клапан
и Шпиндель

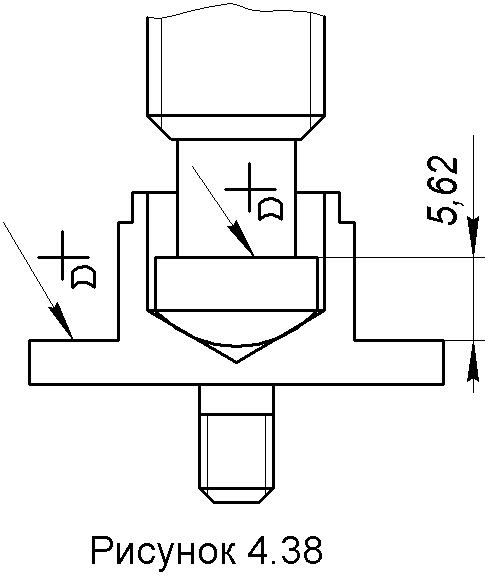

(рисунок 4.38). Пример использования
указанной операции см. в п. 13 примера
4.3.
Для создания сборочного чертежа (см. рисунок 4.30) необходимо выполнить следующие действия:
Открыть файл сборки Вентиль, создать чертёж и сохранить его файл под именем Вентиль СБ.
Настроить формат чертежа (А1 горизонтального расположения) и выполнить проецирование видов спереди, сверху и слева в масштабе 2:1.
Сделав текущим вид сверху, построить на нём обозначение фронтального разреза А – А, расположив штрихи обозначения на оси симметрии изображения (см. п. 6 примера 4.4), и поместить этот разрез на свободном месте чертежа. На построенном разрезе отменить рассечение деталей: Гайка М5 и Шайба 5 (см. п. 7 примера 4.4).
Сделав текущим вид слева, начертить на нём прямоугольник, левая сторона которого располагается на оси симметрии этого вида, а сам прямоугольник полностью охватывает правую половину изображения и построить местный разрез. На этом разрезе отменить рассечение следующих деталей: Гайка М5, Шайба 5, Прокладка, Клапан, Шпиндель, Маховик (см. п. 7 примера 4.4).
Сделав текущим вид спереди, построить на нём обозначение сечения Б – Б (см. рисунок 4.30) и поместить сечение на свободное место чертежа.
Сделав текущим вид спереди, построить на нём обозначение сечения В – В и поместить сечение на свободное место чертежа.
Разрушить все виды, удалить вид спереди и обозначение А – А фронтального разреза, а на виде сверху оставить только изображение маховика. Оставшиеся изображения расположить в соответствии с рисунком 4.30. В сечениях Б – Б и В – В оставить изображение только наружных деталей – соответственно Крышки и Накидной гайки.
На виде слева построить волнистые линии обрыва – границы вида и разреза на деталях Корпус, Крышка и Гайка накидная.
Отредактировать штриховки, обозначения сечений и основную надпись, построить стрелку А дополнительного вида.
Проставить размеры и обозначения позиций.
На рисунке 4.31 показан сборочный чертёж корпуса вентиля и запрессованной в него втулки – седла клапана. Чертёж выполнен на формате А4 и совмещён со спецификацией сборочной единицы. Он предназначен не только для соединения (сборки) указанных деталей, но и для изготовления седла клапана.
