4.2.3. Построение чертежа сборочной единицы, содержащей болтовое соединение

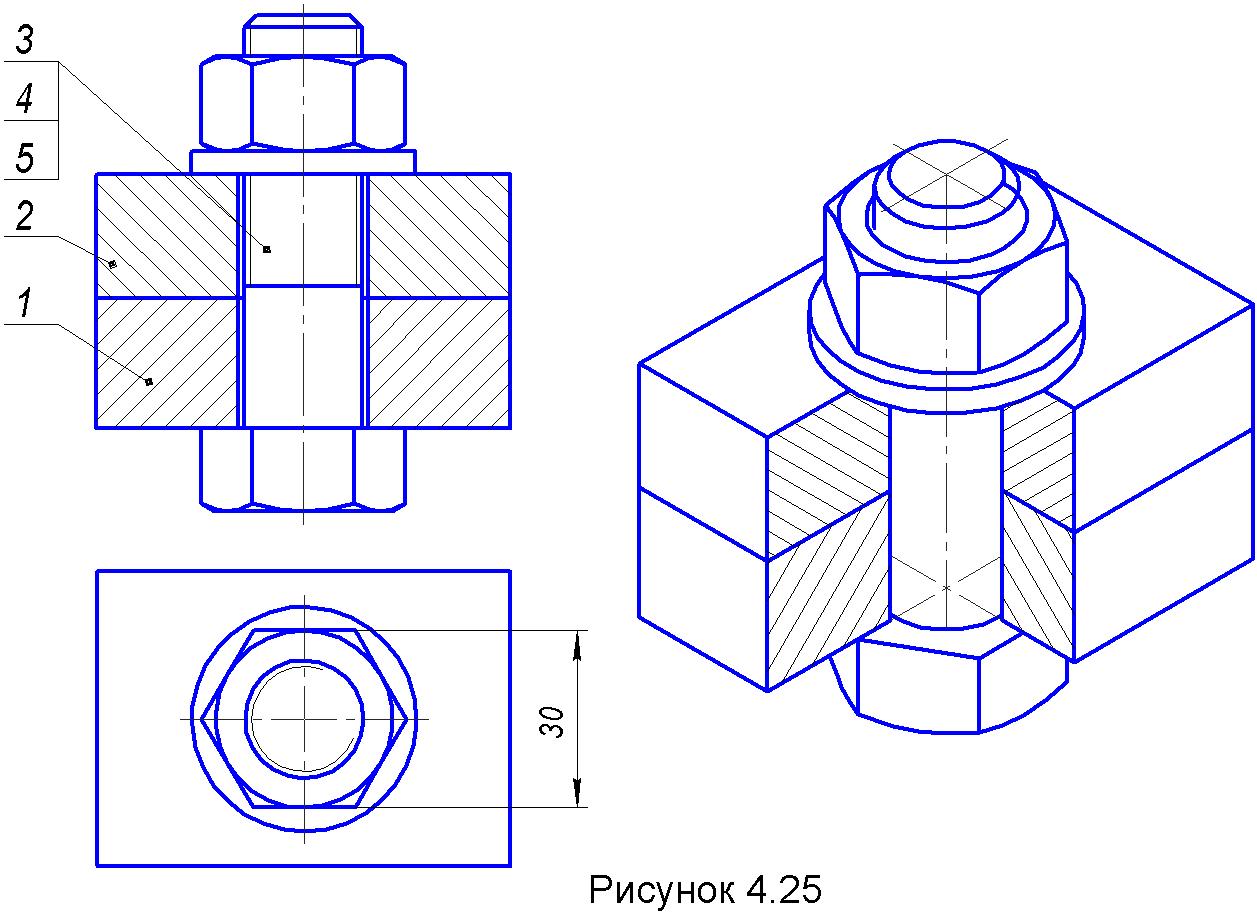

Пример 4.7. Построение сборочного чертежа (рисунок 4.25).

1. Откройте файл сборки Соединение болтом.

2 . Создайте чертёж и настройте его формат А3 горизонтальной ориентации.

3. Выполните проецирование видов спереди и сверху, для чего, задав цепочку команд Вставка – Вид с модели – Стандартные, в появившемся окне Открытые документы нажмите кнопку ОК. В строке параметров задайте необходимый масштаб и, нажав кнопку Схема , в окне выбора видов отключите кнопку-пиктограмму вида слева. Закрыв окно, укажите на чертеже точку вставки оставшихся изображений.

4. Постройте фронтальный разрез сборочной единицы, для чего выполните следующие действия:

• Двойным щелчком мыши по окаймляющей рамке сделайте текущим вид сверху.

• Командой Горизонтальная прямая инструментальной панели Геометрия постройте вспомогательную линию, проходящую через центр вида сверху.

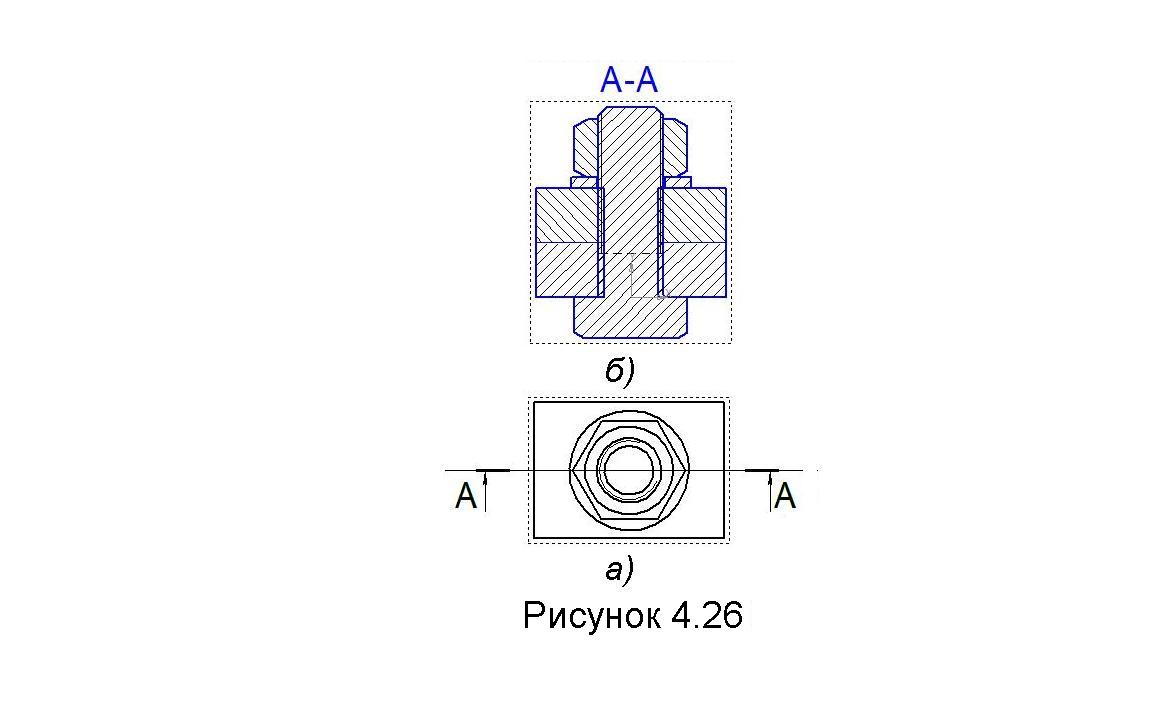

• Включив инструментальную панель Обозначения командой Линия разреза , постройте обозначение места рассечения, располагая штрихи этого обозначения на вспомогательной прямой (рисунок 4.26, а). Сместив курсор вниз, задайте направление стрелок взгляда и щелчком мыши зафиксируйте его. После появления фантома разреза, сместив его вне формата, укажите точку вставки и нажмите кнопку Прервать команду .

5. В построенном разрезе все элементы сборки будут показаны в рассечённом виде (рисунок 4.26, б). Отмените рассечение в разрезе стандартных изделий: болт, гайка и шайба, для чего последовательно выполните следующие действия:

• щ елчком правой кнопки мыши по полю чертежа вызовите контекстное меню, в котором выберите строку Дерево чертежа;

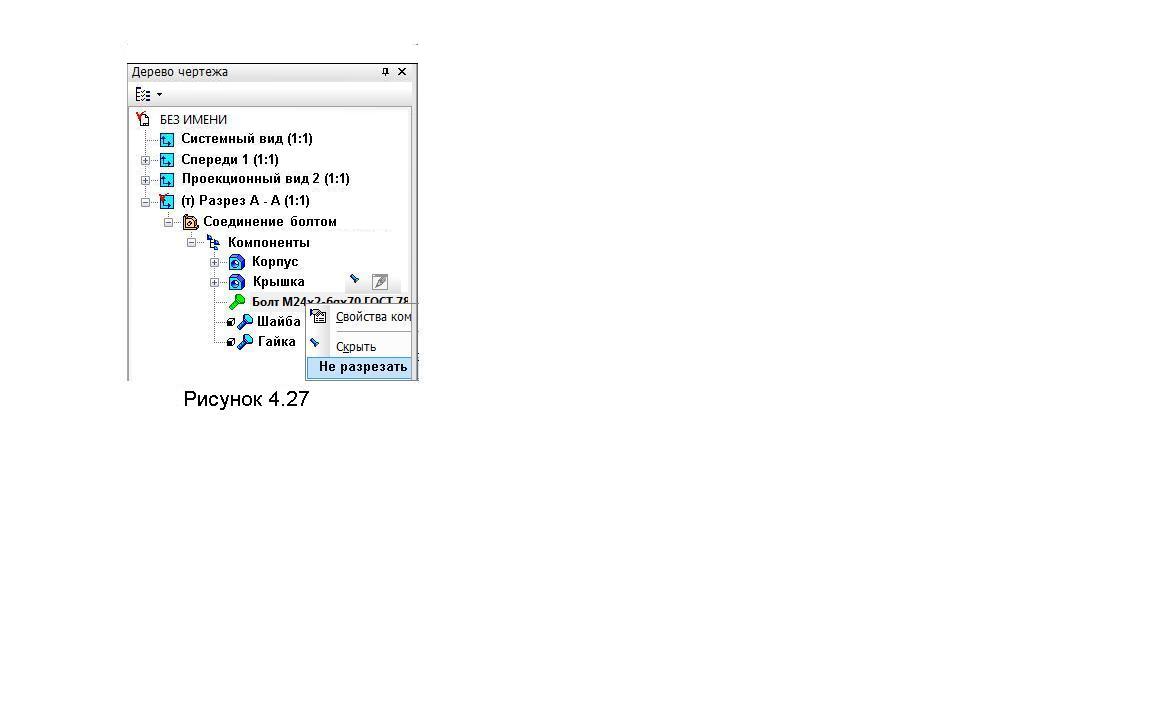

• в дереве чертежа (рисунок 4.27), последовательно раскрыв каталоги Разрез А-А, Соединение болтом и Компоненты, щелчком правой кнопкой мыши по строке Болт вызовите контекстное меню, в котором выберите строку Не разрезать;

• щ елчком правой кнопкой мыши по строке Шайба вызовите контекстное меню, в котором выберите строку Не разрезать;

• щелчком правой кнопкой мыши по строке Гайка вызовите контекстное меню, в котором выберите строку Не разрезать;

• на инструментальной панели Вид нажмите кнопку Перестроить .

4. На фронтальном разрезе нанесите обозначение позиций изделий (см. рисунок 4.25). Для этого на инструментальной панели Обозначения нажмите кнопку Обозначение позиций и укажите на изображении детали Корпус точку, где должна начинаться линия – выноска обозначения позиции. Далее укажите точку вне изображения, где должна начинаться полка с цифрой 1 обозначения и нажмите кнопку Создать объект . Повторите аналогичные действия для нанесения позиции 2 детали Крышка. Для нанесения позиций стандартных изделий «этажеркой» после задания точки начала полки, указав в строке параметров поле Текст, в окне Введите текст последовательно задайте числовые обозначения позиций, нажимая клавишу [Enter] клавиатуры в качестве разделителя. По окончании нажмите кнопку Создать объект .

5. Постройте аксонометрию сборки, предварительно вырезав ¼ часть у моделей Корпус и Крышка (см. п. 11 примера 3.4).

7. Оформите чертёж в соответствии с рисунком 4.25 и закройте все файлы.
