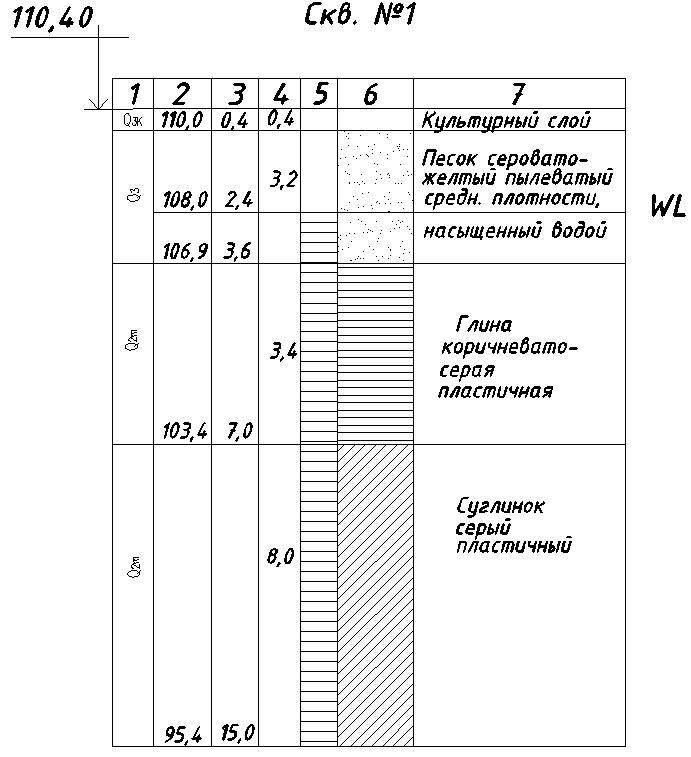

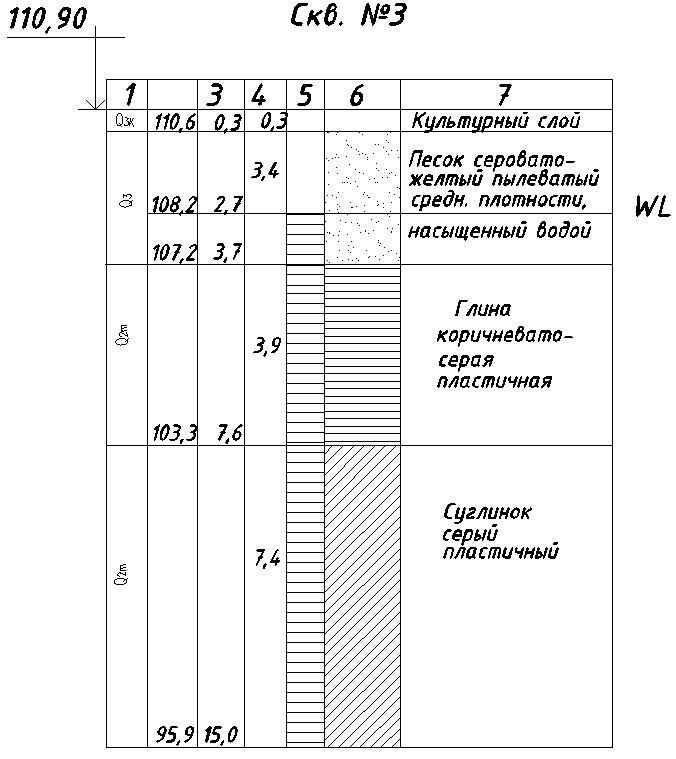

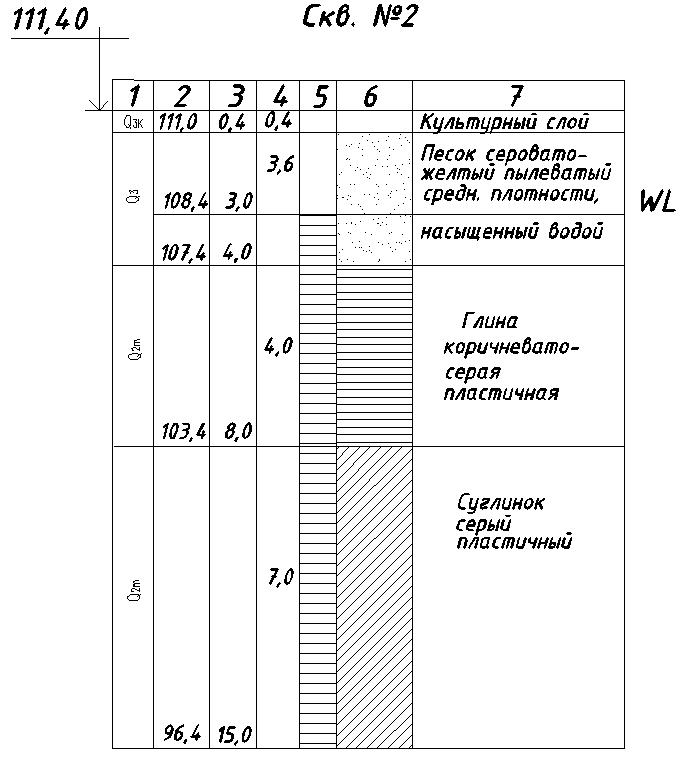

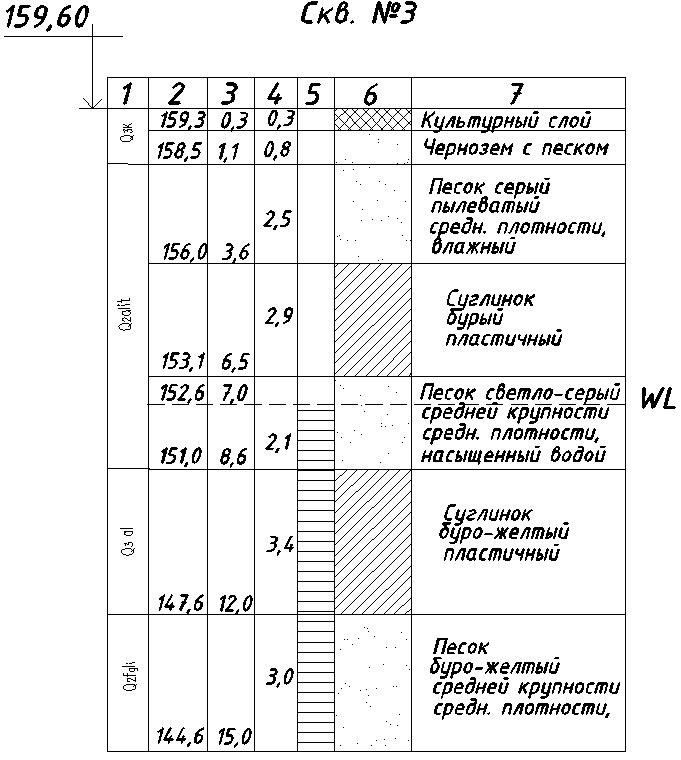

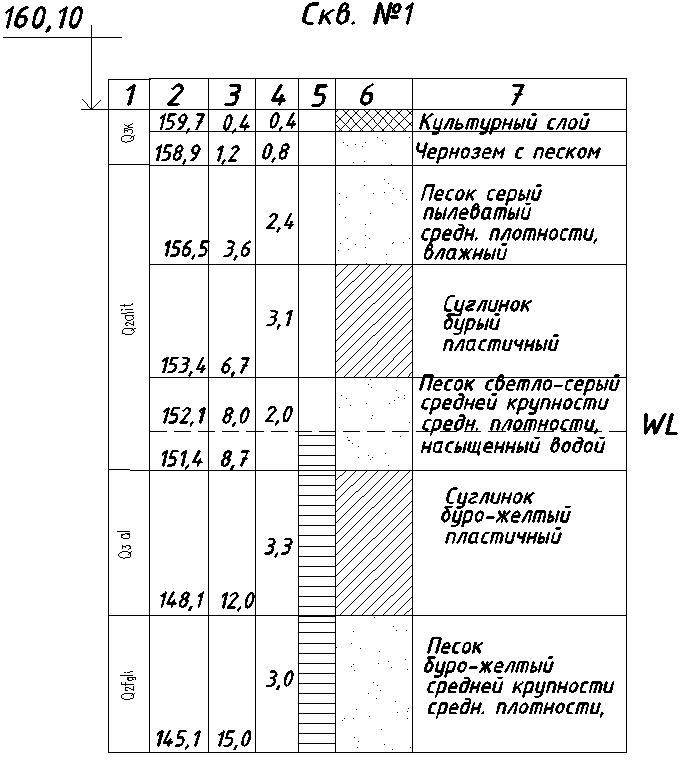

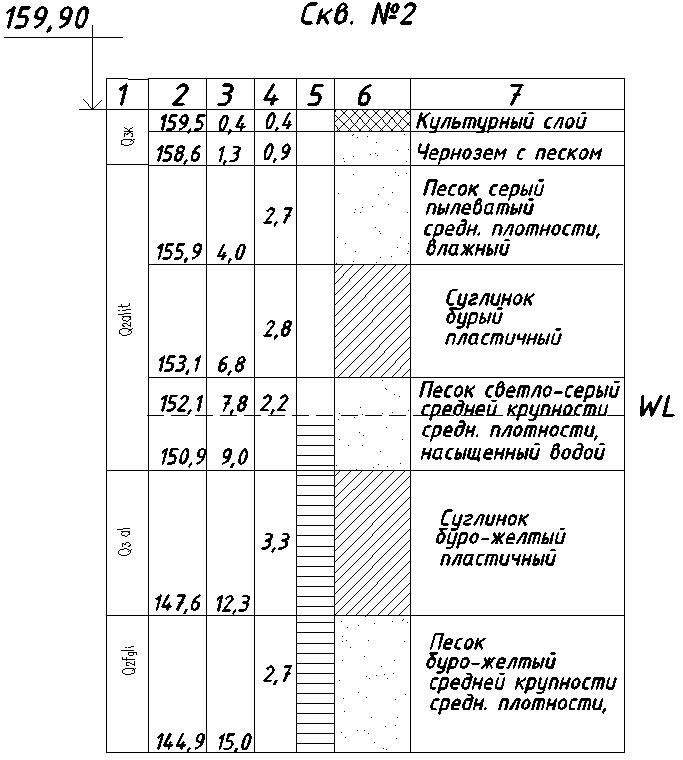

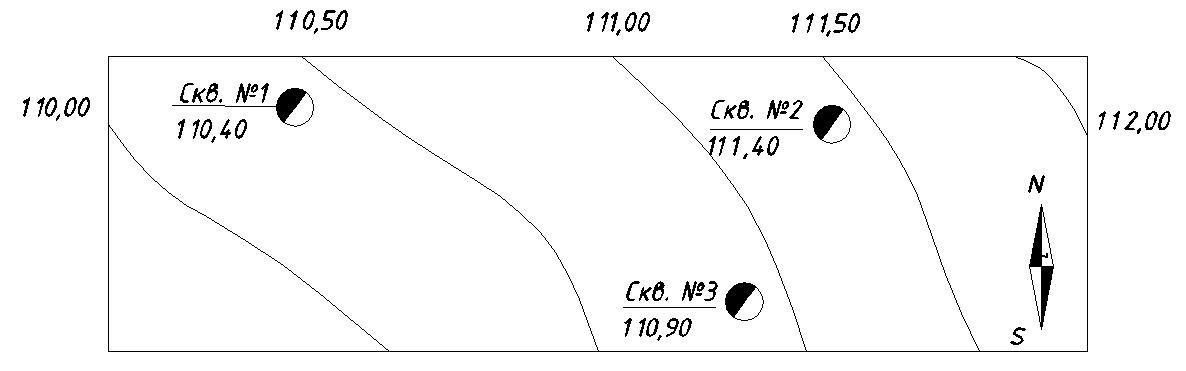

Строительная площадка №8 Геологические Разрезы по данным полевых визуальных определений

В графе 1- геологический возраст грунта;

В графе 5- скважина;

2 - абсолютная отметка подошвы слоя;

6 - условные обозначения грунта;

3 - глубина подошвы каждого слоя;

7 - литологические описания слоев.

4 - мощность слоя;

№ обр. гру-нта

№

сква-жи-ны

Глуби-на

от бора образца м

Гранулометрический состав грунта в %

Влажность на границах текучести и пластичности

Влажность W

Плотность ρ,г/см³

Плотность частиц ρ_s,г/см³

2,0

1,0

1,0

0,5

0,5

0,25

0,25

0,1

0,1

0,05

0,05

0,01

0,01

0,005

0,005

0,001

<0,001

W_L

W_P

1

1

1,75

1,0

3,0

4,0

45,0

20,0

17,0

6,0

4,0

0

0

0

0,20

1,90

2,65

2

1

3,00

1,0

4,0

8,0

50,0

22,0

12,0

4,0

1,0

0

0

0

0,24

2,00

2,66

3

2

5,50

0

0,5

0,5

5,0

21,0

26,0

15,0

18,0

14,0

0,40

0,20

0,27

2,00

2,75

4

3

8,50

4,0

12,0

10,0

18,0

8,0

8,0

15,0

14,0

11,0

0,22

0,14

0,20

2,10

2,70

5

3

12,00

3,0

10,0

14,0

17,0

8,0

9,0

14,0

15,0

10,0

0,24

0,14

0,21

2,08

2,69
