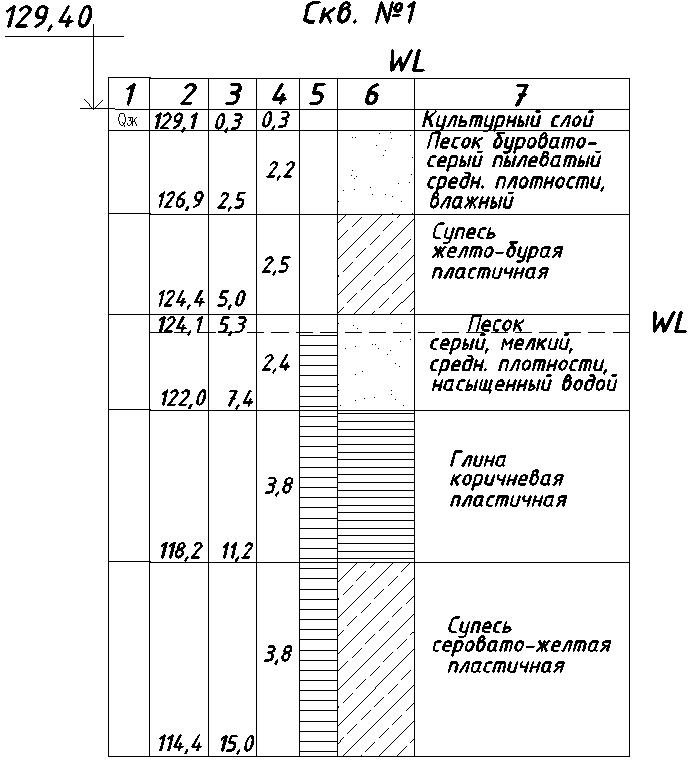

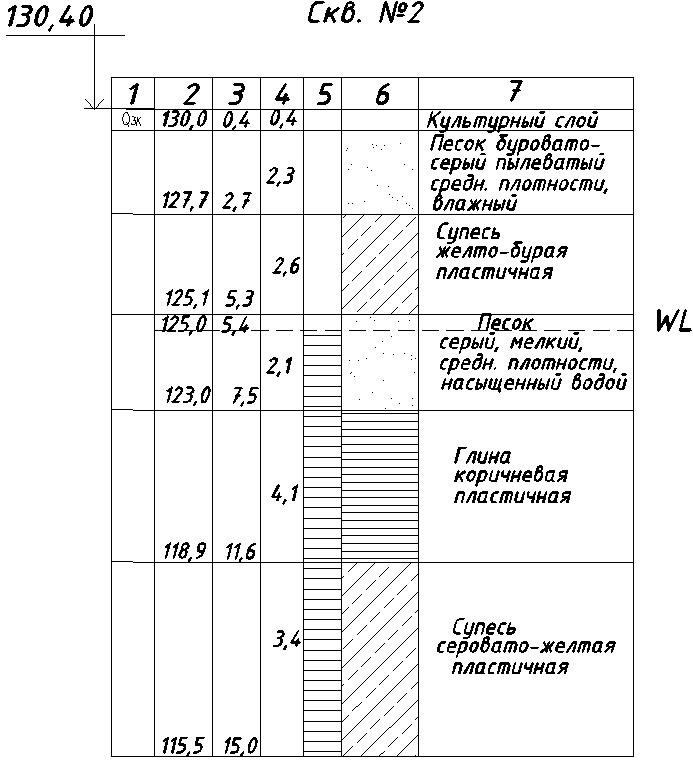

Строительная площадка №2 Геологические Разрезы по данным полевых визуальных определений
ПРИМЕЧАНИЯ:
В графе 1- геологический возраст грунта; |
В графе 5- скважина; |
2 - абсолютная отметка подошвы слоя; |
6 - условные обозначения грунта; |
3 - глубина подошвы каждого слоя; |
7 - литологические описания слоев. |
4 - мощность слоя; |
|
Рисунок 6

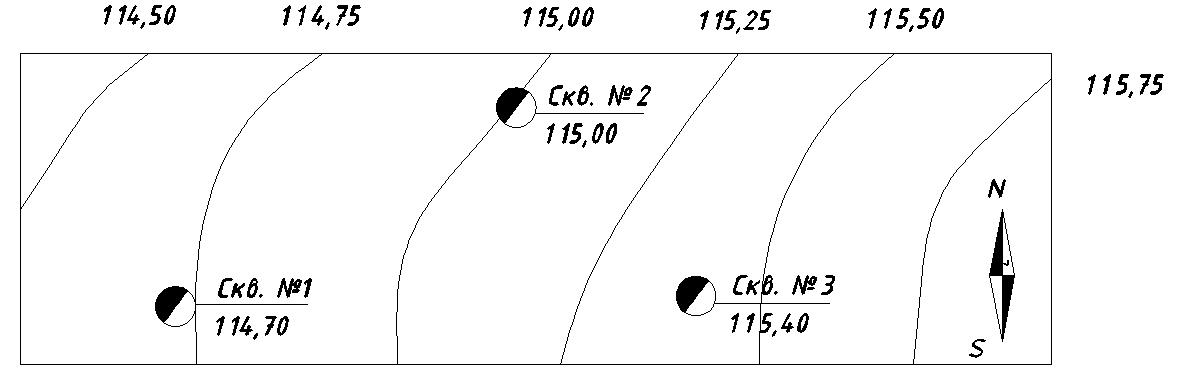

Строительная площадка №3 М1:1000
ТАБЛИЦА РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ ХАРАКТЕРИСТИК ГРУНТА
№ обр. гру-нта |
№ сква-жи-ны |
Глуби-на от бора образца м |
Гранулометрический состав грунта в % |
Влажность на границах текучести и пластичности |
Влажность W |
Плотность ρ,г/см3 |
Плотность частиц ρs,г/см3 |
||||||||||||||||
2,0 1,0 |
1,0 0,5 |
0,5 0,25 |
0,25 0,1 |
0,1 0,05 |
0,05 0,01 |
0,01 0,005 |
0,005 0,001 |
<0,001 |
|||||||||||||||
WL |
WP |
|
|
|
|||||||||||||||||||
1 |
1 |
2,00 |
5,0 |
15,0 |
25,0 |
20,0 |
20,0 |
10,0 |
2,0 |
1,0 |
0 |
0 |
0 |
0,10 |
1,83 |
2,66 |
|||||||
2 |
1 |
3,50 |
1,0 |
2,0 |
11,0 |
36,5 |
24,0 |
8,0 |
12,0 |
4,0 |
1,5 |
0,16 |
0,12 |
0,15 |
1,90 |
2,68 |
|||||||
3 |
2 |
5,50 |
0 |
2,8 |
9,5 |
76,2 |
10,0 |
0,4 |
0,2 |
0,1 |
0,8 |
0 |
0 |
0,24 |
2,00 |
2,66 |
|||||||
4 |
2 |
8,00 |
0 |
0,4 |
0,2 |
0,6 |
10,0 |
2,2 |
12,0 |
62,0 |
12,6 |
0,41 |
0,23 |
0,27 |
2,00 |
2,74 |
|||||||
5 |
3 |
12,00 |
0 |
0,1 |
2,1 |
8,6 |
32,2 |
31,0 |
16,2 |
4,8 |
6,0 |
0,20 |
0,13 |
0,16 |
2,17 |
2,67 |
|||||||
Рисунок 7

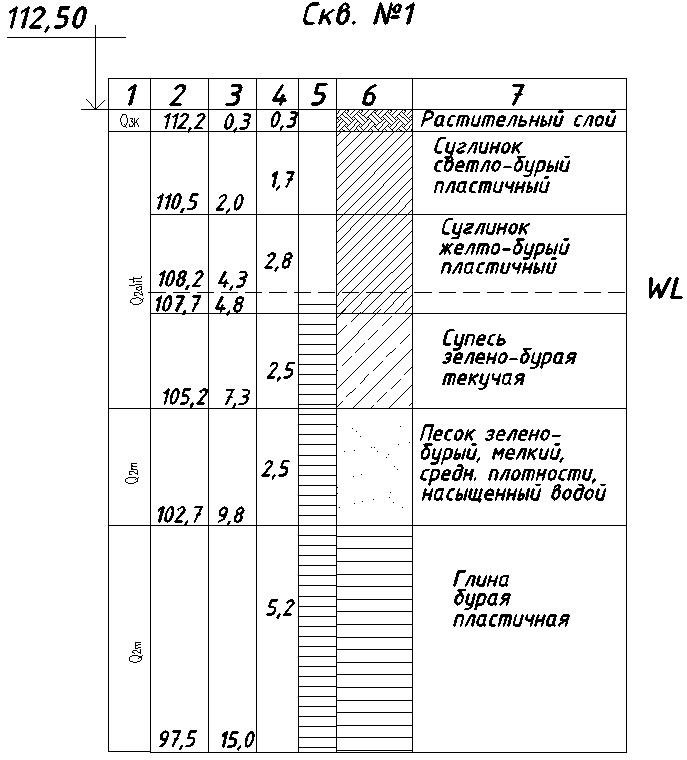

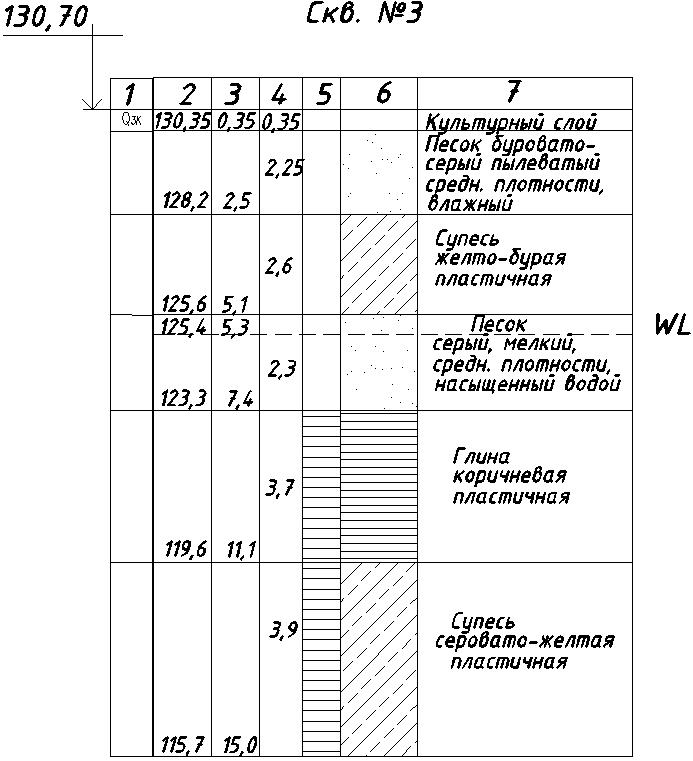

Строительная площадка №3 Геологические Разрезы по данным полевых визуальных определений
ПРИМЕЧАНИЯ:
В графе 1- геологический возраст грунта; |
В графе 5- скважина; |
2 - абсолютная отметка подошвы слоя; |
6 - условные обозначения грунта; |
3 - глубина подошвы каждого слоя; |
7 - литологические описания слоев. |
4 - мощность слоя; |
|
Рисунок 8

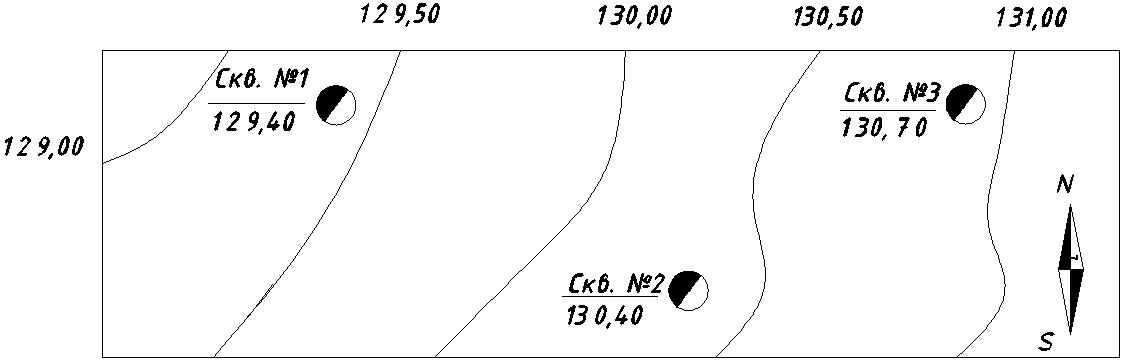

Строительная площадка №4 М1:1000
ТАБЛИЦА РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ ХАРАКТЕРИСТИК ГРУНТА
№ обр. гру-нта |
№ сква-жи-ны |
Глуби-на от бора образца м |
Гранулометрический состав грунта в % |
Влажность на границах текучести и пластичности |
Влажность W |
Плотность ρ,г/см3 |
Плотность частиц ρs,г/см3 |
|||||||||||||
2,0 1,0 |
1,0 0,5 |
0,5 0,25 |
0,25 0,1 |
0,1 0,05 |
0,05 0,01 |
0,01 0,005 |
0,005 0,001 |
<0,001 |
||||||||||||
WL |
WP |
|||||||||||||||||||
1 |
1 |
2,50 |
0 |
0,1 |
0,9 |
20,0 |
39,0 |
12,0 |
10,0 |
8,0 |
10,0 |
0,30 |
0,18 |
0,23 |
1,93 |
2,70 |
||||
2 |
1 |
5,00 |
0 |
0,5 |
0,5 |
10,0 |
10,0 |
25,0 |
20,0 |
20,0 |
14,0 |
0,53 |
0,28 |
0,30 |
1,92 |
2,74 |
||||
3 |
2 |
7,00 |
0,3 |
0,7 |
8,0 |
8,0 |
25,0 |
30,0 |
20,0 |
5,0 |
3,0 |
0,16 |
0,10 |
0,14 |
2,08 |
2,67 |
||||
4 |
2 |
11,00 |
2,0 |
12,0 |
21,0 |
40,0 |
10,0 |
2,5 |
2,0 |
0,5 |
0 |
0 |
0 |
0,21 |
2,00 |
2,66 |
||||
5 |
3 |
14,00 |
0 |
1,0 |
1,0 |
2,0 |
10,0 |
24,0 |
20,0 |
28,0 |
14,0 |
0,44 |
0,24 |
0,27 |
2,00 |
2,74 |
||||
Рисунок 9
