Министерство образования и науки рф государственное образовательное учреждение

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ВОРОНЕЖСКАЯ ГОСУДАРСТВЕННАЯ ЛЕСОТЕХНИЧЕСКАЯ

АКАДЕМИЯ

ЖУРНАЛ – ОТЧЕТ

для лабораторных работ по дисциплине

"Метрология, стандартизация и сертификация"

для студентов специальностей

150405.65 - Машины и оборудование лесного ком­плекса,

190601.65 - Автомобили и автомобильное хозяйство,

19070.65 - Организация и безопасность движения

Студент_____ группы

_________________________________________

(подпись, дата, Ф.И.О.)

Руководитель

_________________________________________

(подпись, дата, Ф.И.О.)

ВОРОНЕЖ 2012

УДК 653,7+658,516

Журнал - отчет для лабораторных работ по дисциплине "Мет­рология, стандартизация и сертификация" для студентов специ­альностей 150405.65 - Машины и оборудование лесного комплек­са, 190601.65 — Автомобили и автомобильное хозяйство, 190702.65 -Организация безопасности движения [Текст] / М.Л. Шабанов - Воронеж: Воронеж, гос. лесо-техн. акад., 2012.-28 с.

Печатается по решению редакционно-издательского совета ВГЛТА

Рецензент д-р техн. наук, профессор кафедры управления каче­ством и машиностроительных технологий Воронежской государственной технологической ака­демии

А. А. Афанасьев

Ответственный за выпуск

Шабанов Михаил Леонидович

Содержание

Введение.................................................................................................................4

Лабораторная работа 1 Контроль размеров деталей штангенинструментом. Плоскопараллельные концевые меры длины и принадлежности к ним...........................................................................................5

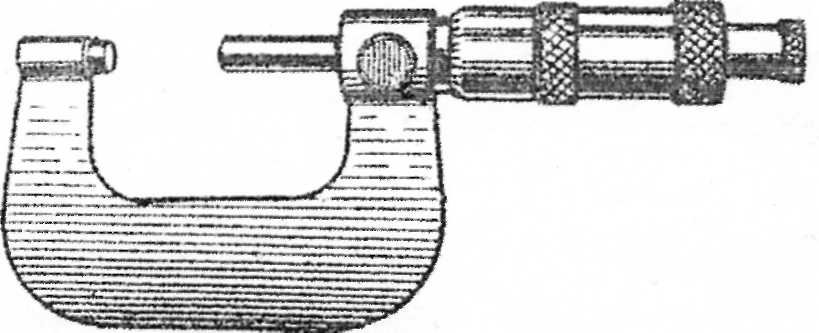

Лабораторная работа 2 Контроль размеров деталей микрометрическим

инструментом...........................................................................................................8

Лабораторная работа 3 Контроль отклонений размеров, формы и расположения поверхностей деталей рычажно-механическими приборами..11

Лабораторная работа 4 Выбор универсальных средств измерения для контроля заданных геометрических параметров деталей и анализ погрешностей измерения......................................................................................17

Лабораторная работа 5 Контроль гладких предельных калибров и высокоточных деталей оптико-механическими приборами.............................19

Лабораторная работа 6 Дифференцированный контроль параметров…...21

Введение

Журнал - отчет для лабораторных работ разработан в соответствии с рабочей программой дисциплины "Метрология, стандартизация и сертификация" для студентов специальностей 150405.65, 190601.65, 19070.65. Он содержит учебно-методические материалы по следующим лабораторным работам:

1 Контроль размеров деталей штангенинструментом. Плоскопараллельные концевые меры длины и принадлежности к ним.

2 Контроль размеров деталей микрометрическими инструментами.

3 Контроль отклонения форм и расположения поверхностей деталей рычажно-механическими приборами.

4 Контроль гладких предельных калибров и высокоточных деталей оптико-механическими приборами.

5 Выбор универсальных средств измерения для контроля заданных метрических параметров деталей и анализ погрешностей измерения.

Дифференцированный контроль параметров резьбовых деталей. Целью разработки журнала - отчета и включения его в учебный процесс по дисциплине является обеспечение единых требований к оформлению студентами отчетов о лабораторных работах, сокращение времени на оформление отчетов, повышение качества отчетов, расширение возможностей получения студентами больших навыков в использовании средств измерений.

В методических указаниях к выполнению всех лабораторных работ рассматриваются теоретические предпосылки измерении и контроля геометрических параметров деталей, выбор методики измерений, устройство и настройка средств измерений, а также контрольные вопросы для про­верки знаний студентов. Журнал-отчет является приложением к методи­ческим указаниям и выдастся каждому студенту перед началом цикла лабораторных работ. Поэтому правильное заполнение студентом журнала отчета, а также его успешная сдача преподавателю предполагает обязательное изучение методических указаний к каждой лабораторной работе и подготовку ответов на контрольные вопросы.
