МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное образовательное

учреждение высшего профессионального образования

"Воронежский государственный технический

университет"

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

и рабочая тетрадь для изучения студентами ФАЭМ

предмета "Технологии и технические средства в с. х."

по специальности 110302 "Электрификация сельского хозяйства"

Раздел II. Технические средства в с. Х.

Студент (ка)_______________________________

Воронеж 2011

Методические указания и рабочая тетрадь предназначены для выполнения заданий по изучению предмета "Технологии и технические средства в с/х" для студентов 110302 "Электрификация и автоматизация сельского хозяйства"

Во второй раздел входят три раздела:

1. Энергетические средства в сельском хозяйстве;

2. Технические средства в растениеводстве;

3. Технические средства в животноводстве.

В процессе изучения предмета "Технология и технические средства" студент заполняет рабочую тетрадь, отвечая на поставленные вопросы кратко и по существу.

За каждую работу студент должен отчитаться преподавателю, ведущему практические занятия.

Составители: профессор К.Р. Казаров.

Тракторы и автомобили

ЛАБОРАТОРНАЯ РАБОТА №1

Общее устройство тракторов и автомобилей

Цель работы

1. Изучить общее устройство и классификацию тракторов и автомобилей.

2. Изучить назначение и процесс работы двигателей внутреннего сгорания.

Отчет по работе.

Ответить на следующие вопросы:

1. По каким признакам классифицируются тракторы и автомобили?

2. Назовите марки отечественных тракторов и автомобилей и дайте некоторые характеристики

Марка машины	Назначение (тип)	Тяговый класс машины	Мощность двигателя трактора, грузоподъемность автомобиля
Тракторы колесные
Гусеничные
Автомобили грузовые
Автомобили легковые

2. Перечислите основные части тракторов и автомобилей, приведенные на рисунках

Р ис.1 Схема устройства гусенич­ного трактора

1. 2.

3. 4.

5. 6.

7. 8.

9. 10.

11. 12.

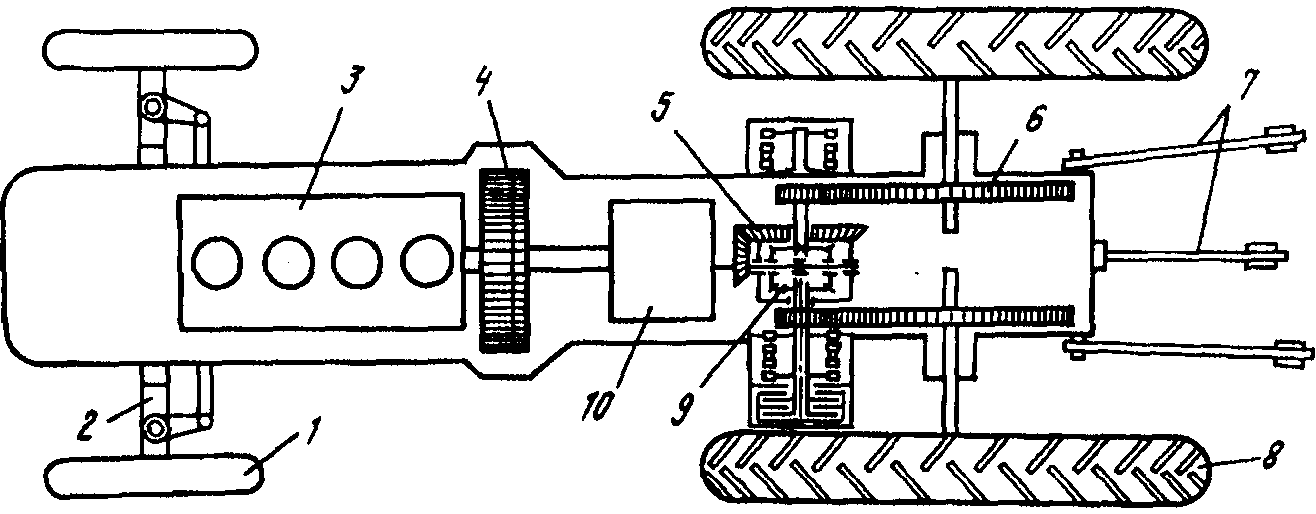

Р ис.2 Схема устройства колес­ного трактора

1. 2.

3. 4.

5. 6.

7. 8.

9. 10.

1. 2.

3. 4.

5. 6.

7. 8.

9. 10.

11. 12.

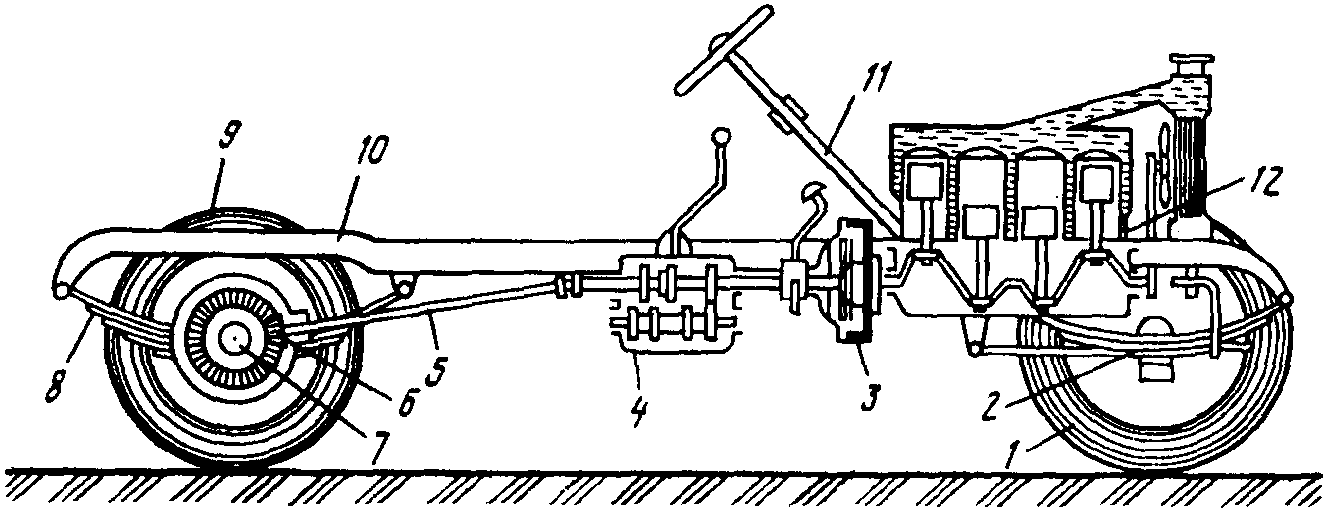

Рис.3 Схема устройства грузового автомобиля

3. Перечислите основные механизмы и системы двигателей внутреннего сгорания

Механизмы двигателя
Название	Назначение, перечислите основные детали
Название	Назначение, перечислите основные детали
Системы двигателя

4. Дайте название и основные понятия буквенных индексаций, приведенных на рис.4.

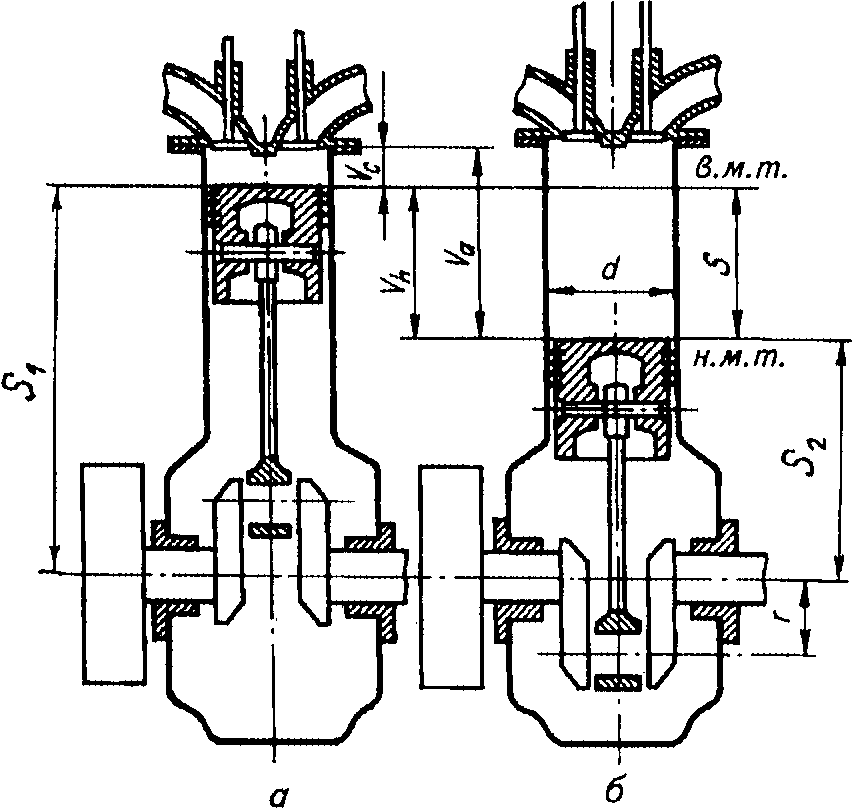

Рис.4. Схема и основные размеры поршневого двигателя

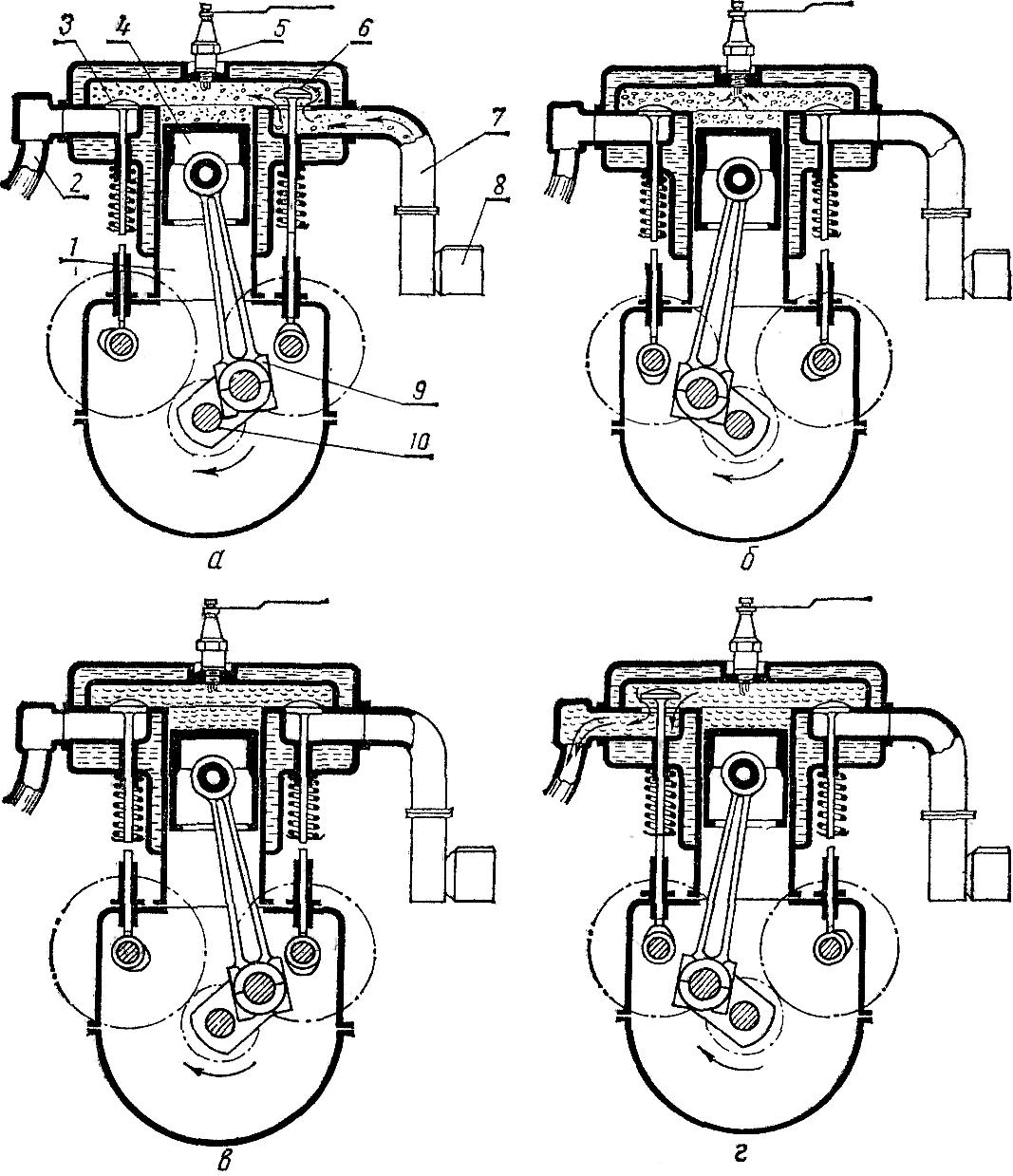

5. Опишите рабочий цикл одноцилиндрового четырехтактного карбюраторного двигателя

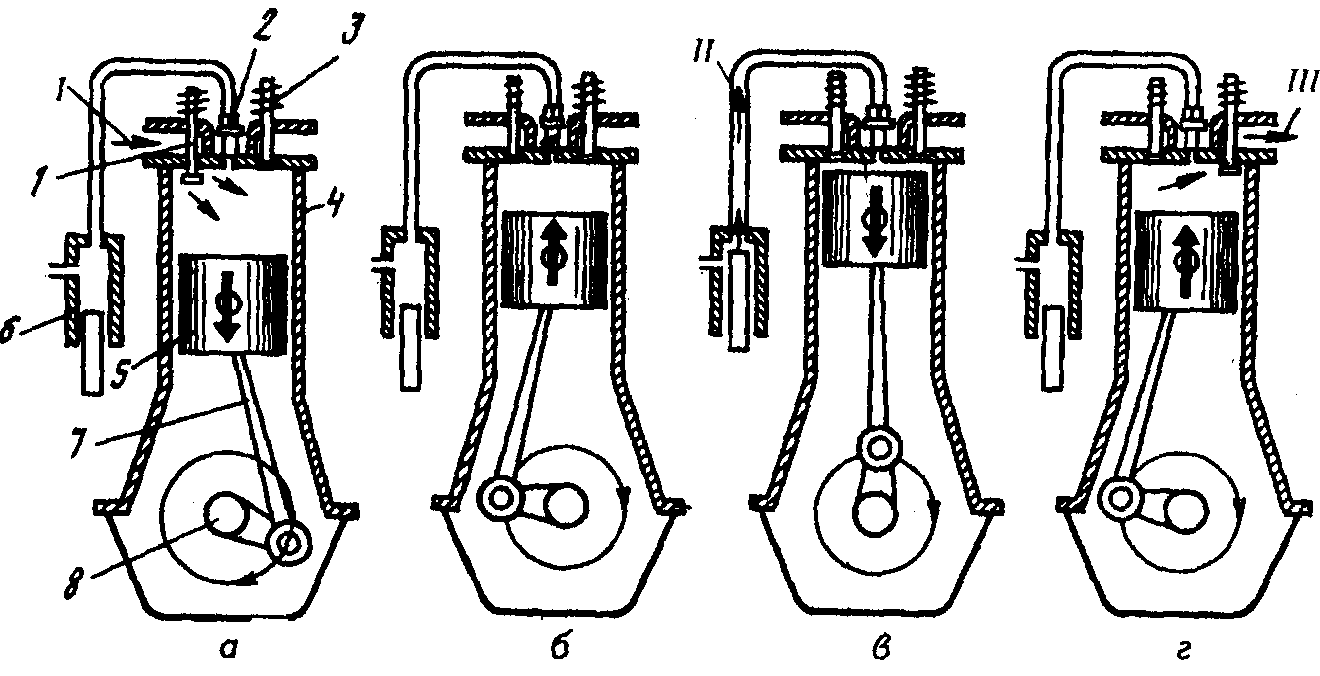

6. Опишите рабочий цикл одноцилиндрового четырехтактного дизеля

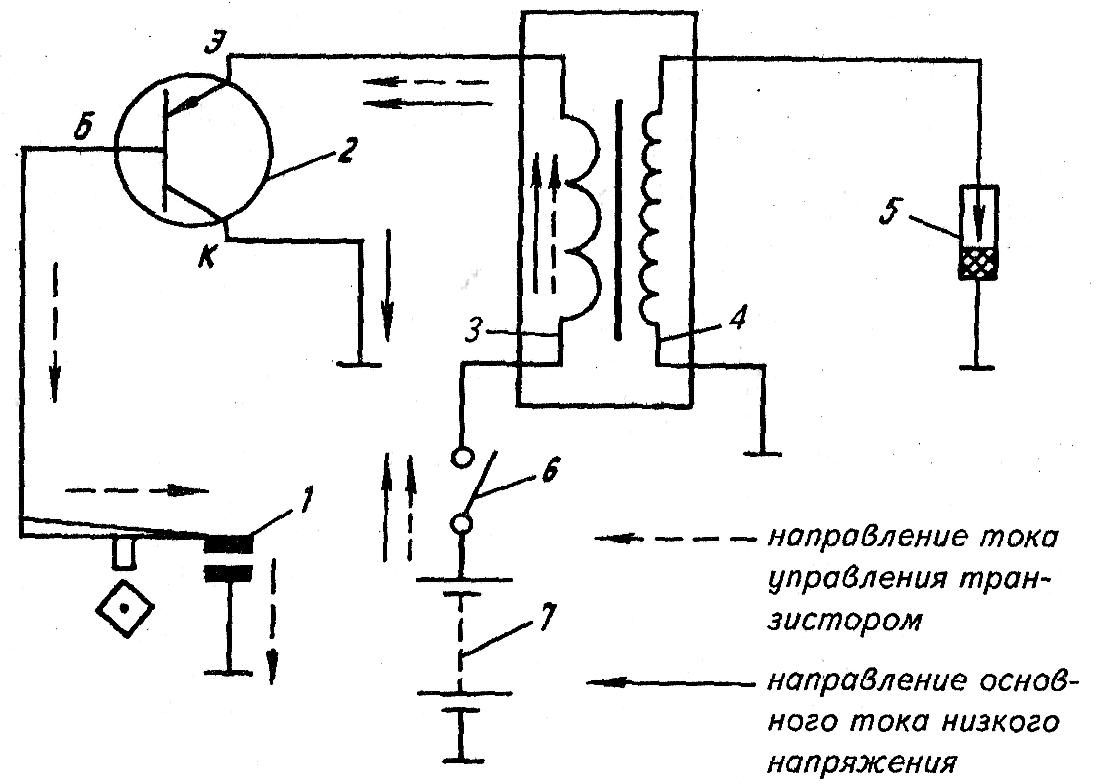

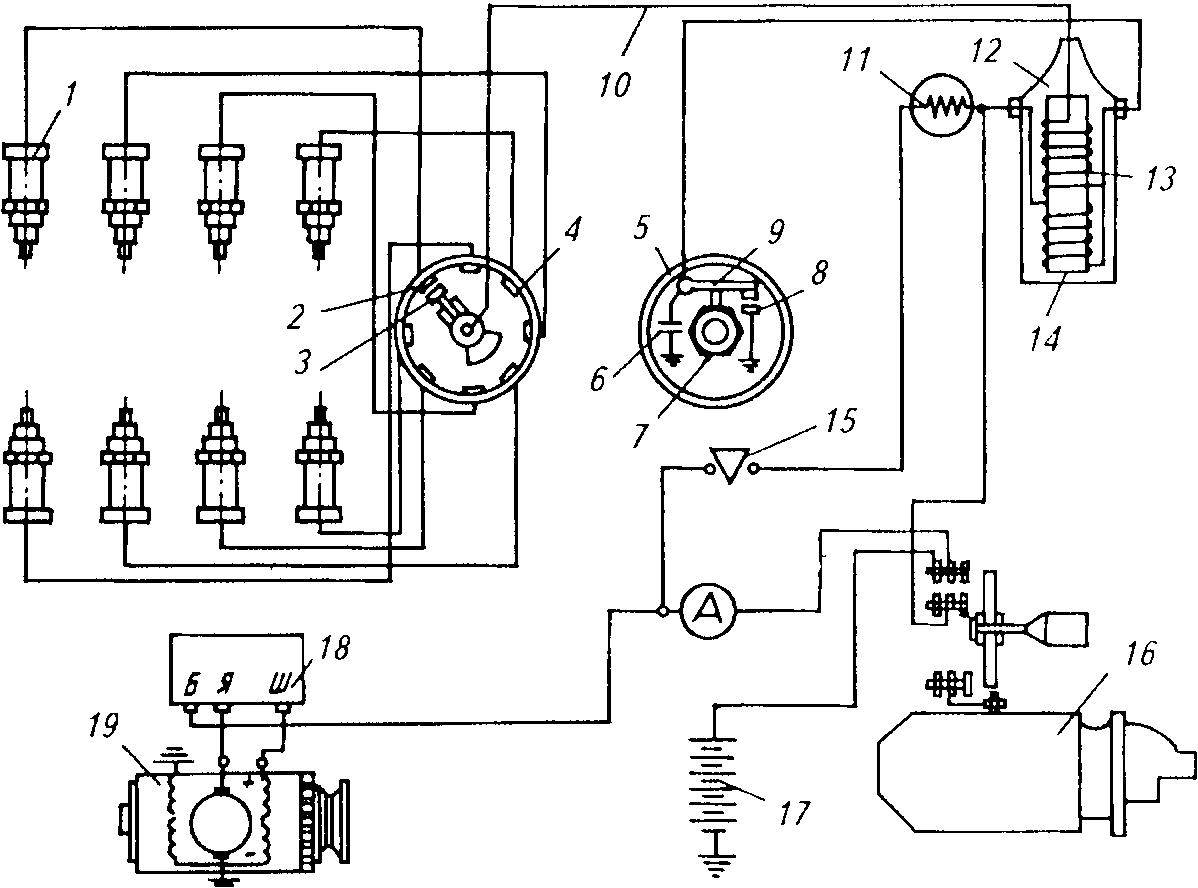

7. Опишите принцип работы батарейного и контактно-транзисторной системы зажигания.

Укажите назначение основных узлов.

Работу принял:

СЕльскохозяйственные машины

ЛАБОРАТОРНАЯ РАБОТА №1

ПочвообрабАтывающие машины
