2.3 Схема сборки узла

Схема сборки узла предполагает следующую последовательность выполнения работ

  • Установка в приспособление стенки 4

  • Установку в приспособление верхнего пояса1

  • Установку в приспособление нижнего пояса2

  • Установку в приспособление бокового пояса3

  • Установку на стенку стоек жестки 5 и 6 по СО и фиксацию их ТБ

  • Сверление по разметки отверстий поясов, стоек совместно со стенкой

  • Разметка и сверление отверстий в тройных пакетах

  • Разборка зачистка снятие фасок, заусенцев, контроль, сборка на ТБ

  • Соединение пакетов на клепальном прессе КП-503М

  • Контроль швов, точности обводов.

Данный узел содержит большое количество заклепочных соединений, и удобные подходы для совершения прессовой клепки. Клепку выполнить на клепальном прессе, то есть весь процесс сборки выполняется за две операции, а названные работы будут переходами этой операции.

2.4 Укрупненный технологический процесс сборки

Укрупненный технологический процесс сборки концевой части 5-й нервюры ГО представлен в таблице 2

2.4.1 Требования к законченности деталей при поставке на сборке

Основные требования по изготовлению деталей представлены в технических требованиях на поле чертежа.

Принятые технические решения обуславливают дополнительные требования к конструкции детали поступающей на сборку.

Требования к законченности деталей узла:

На сборку детали поступают в следующем состоянии:

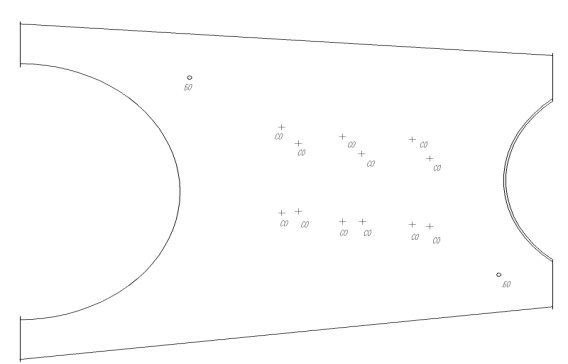

  • Стенка (4)- задать 4 БО диаметром4,1 мм для базирования стенки в сборочном приспособлении и задать по 4 СО диаметром 3,1 мм для базирования стоек 5 и 6.

  • Стойки 5, 6 задать по 4 СО диаметром 3,1 мм.

Таблица 2-Укрупненный технологический процесс

Операция

Переход

Метод

Эскиз

Инструмент, оснастка, оборудование

Примечание

№ пп

Содержание

№ пп

Содержание

1.1

Сборка узла в сборочном приспособлении

1.1

Установить стенку в сборочное приспособление поз.4

Вручную

Сборочное приспособление

Базирование по опорной плите с базовыми отверстиями с применениями технологических нормалей(штыри)

1.2

Установить верхний и нижний пояс в сборочное приспособление поз 1,2

Вручную

Сборочное приспособление

Крепить винтовыми прижимами к плоскости рубильника и опорной плите

1.3

Установить боковой пояс в сборочное приспособление поз 3

Вручную

Сборочное приспособление

Крепить винтовыми прижимами к плоскости рубильника и упорам

Cм продолжение на следующей странице

Продолжение таблицы 2

1.4

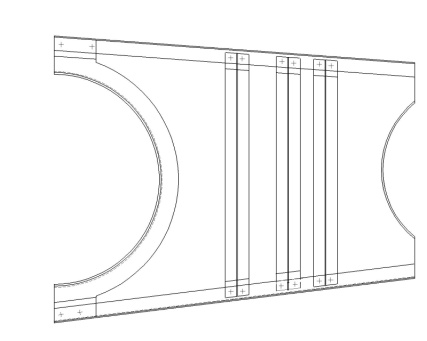

Установить стойки жесткости на стенку

Вручную

Ключ, отвертка

Соединять по СО, фиксировать на ТБ

1.5

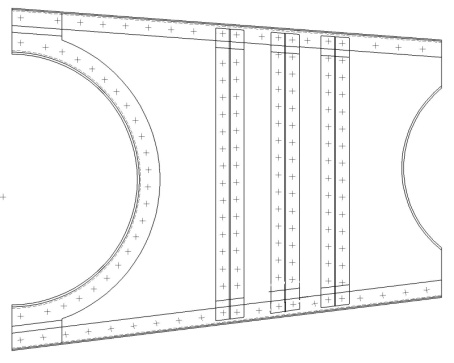

Сверлить отверстия в деталях 1;2;3;4;5;6

Вручную по разметке

Сверло диаметром 3.5 в деталях1;2, в детали 3, сверло диаметром 4.1 мм, в деталях 5;6 сверло диаметром 2,7 мм. Пневмодрель, ключ.

Сверлить все отверстия в поясах, стоках и стенке совместно.

1.6

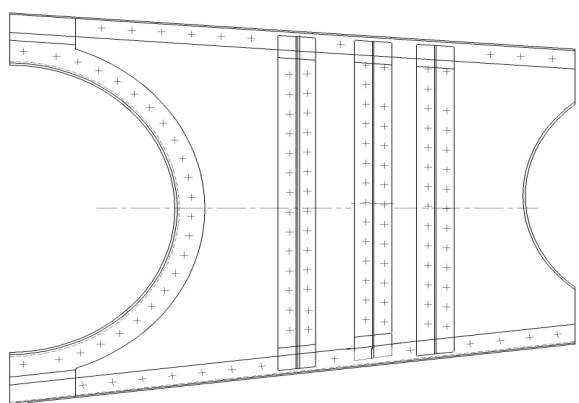

Разметить и сверлить отверстия в тройных пакетах деталей 1,2,3,4,5,6

Вручную

Сверло для сверления в деталях 1;2;3;4 диаметром 3,5 мм, для деталей1;2;4;5;6 диаметром 3,8 мм. Линейка карандаш, керн, пневмодрель, ключ

Разметить отверстия в соответствии с чертежом

Продолжение таблицы см. на след. странице

Продолжение таблицы 2

1.7

Снять деталь со сборочного приспособления, разобрать, снять фаски в отверстиях, контроль, собрать обратно.

Вручную

Зенковка 2,6х90, пневмодрель, ключ, отвертка, Калибр пробка, калибр перпендикулярности, щетка

Очистить от стружки, снять фаски

2.2

Соединить детали поз1;2;3;4;5;6

Пресс КП-504М

Пресс КП-504М

Установить заклепки

Контроль

Контроль заклепочных швов. Проверка правильности швов.

Измерение прямолинейности

Линейка

Проверка замыкающих головок

Измерением замыкающих головок

Калибр скоба

Контроль сборки узла, контроль обводов узла, проверка зазоров

Измерением

ШК, щуп
