1Введение.
В данной работе рассмотрен узел концевая часть 6-й нервюры горизонтального оперения, принцип и последовательность его сборки, технологические особенности узла, его место расположения. Представлено краткое описание конструкции, его функции в горизонтальном оперении. Также показано его членение. Базирование в сборочном приспособлении, состав баз, укрупненный технологический процесс сборки узла, а также представлен технологический процесс изготовления деталей: боковой пояс и нижний пояс.
2 ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС СБОРКИ
2.1Конструктивно технологическое описание узла
2.1.1 Общие сведения
Узел «Концевая часть 6-й нервюры горизонтального оперения» с номером сборочной единицы КП160108.10.175.14.100СБ расположен в концевой части горизонтального оперения и входит в состав 6-й нервюры горизонтального оперения, внешние контуры которой должны точно соответствовать выбранному профилю горизонтального оперения.
2.1.2 Конструкция узла
Плоская с прямолинейным контуром по теоретическому контуру горизонтального оперения. Расположение деталей задается относительно конструктивных баз, теоретического контура крыла, оси заднего лонжерона и хорды ГО. Состав элемента узла приведен в таблице 1 и представлено членение узла на рисунке 1.
Таблица1 -Состав элементов узла.
Номер по спецификации |
Наименование |
Количество |
Материал |
1 |
Боковой пояс |
1 |
Д19 л1.8 ГОСТ 4784-97 |
2 |
Верхний пояс |
1 |
Д16АТ П420071 ГОСТ13622-91 |
3 |
Нижний пояс |
1 |
Д16АТ П420071 ГОСТ13622-91 |
4 |
Стенка |
1 |
Д19 Л 1,6 ГОСТ 4784-97 |
5 |
Стойка |
1 |
Д18Т П410003 ГОСТ 13622-90 |
6 |
Стойка |
1 |
Д18Т П410003 ГОСТ 13622-90 |
7 |
Стойка |
1 |
Д18Т П410003 ГОСТ 13622-90 |
7
3
6
2
4
1
5

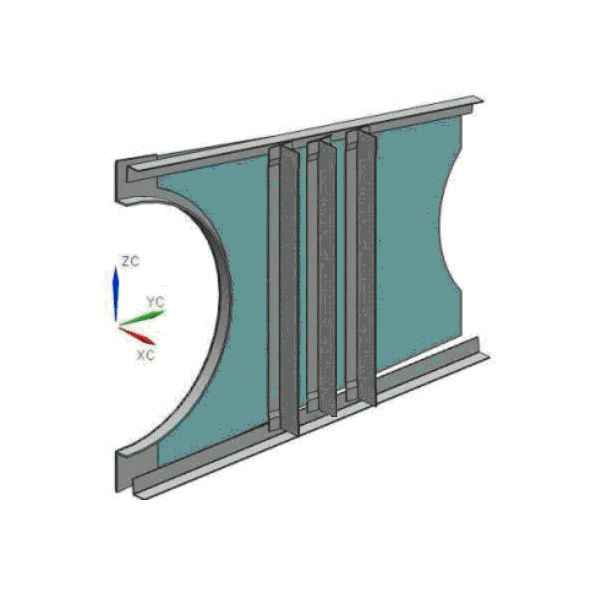

Рисунок 1-Схема членения узла на детали.
1-Боковой пояс; 2-нижний пояс; 3-боковой пояс; 4-стенка; 5-стойка; 6- стойка; 7-стойка.
2.1.3 Соединение элементов узла
Стенка, и боковой пояс нервюры выполнена из листового металла, пояса: верхний и нижний, (уголкового равнополочного сечения) и стойки (Т-образного сечения) выполнены из алюминиевого прессованного профиля. Детали соединены между собой заклепочным однорядным соединением. Заклепки выполнены из материала В65П, (по стойкам) с шагом 15,с шагом 25(по верхнему и нижнему поясам) и с шагом 15 по боковому поясу, (по поясам, стокам и стенкой, и по поясам и стенкой(тройной пакет) с шагом 15. Доступ к заклепкам свободный, двусторонний.
