4. Выбор из многих
Какие этапы работ по ГОСТ 34.601-90 относятся к стадии эскизный проект? |
|
Обследование объекта и обоснование необходимости создания АС; Оформление отчета о выполненной работе и заявки на разработку АС (тактико-технического задания) |
|
Разработка и утверждение технического задания на создание АС |
|
|
Разработка предварительных проектных решений по системе и ее частям |
|
|
Разработка документации на АС и ее части |
5. Выбор из многих
Какие стадии относятся к созданию АС по ГОСТ 34.601-90? |
|
Бизнес-моделирование |
|
Эскизный проект |
|
|
Техническое задание |
|
|
Управление проектом |
|
|
Сопровождение АС |
6. Выбор из одного
На основе какой модели определяются функциональные требования к АС? |
|
Организационная структура объекта автоматизации |
|
Модель бизнес-процесса в виде потока работ |
|
|
Цели бизнеса |
|
|
Модели объектов реального мира |
7. Выбор из одного
На основе какой модели определяются подсистемы разрабатываемой АС? |
|
Организационная структура объекта автоматизации |
|
Модель бизнес-процесса в виде потока работ |
|
|
Состав бизнес-процессов |
|
|
Модели объектов реального мира |
8. Выбор из одного
На основе какой модели создается регламент? |
|
Организационная структура объекта автоматизации |
|
Техническое и программное обеспечение объекта автоматизации |
|
|
Состав бизнес-процессов |
|
|
Модель бизнес-процесса в виде потока работ |
9. Выбор из одного
На какой стадии работ по ГОСТ 34.601-90 разрабатывается программное обеспечение? |
|
Техническое задание |
|
Технический проект |
|
|
Эскизный проект |
|
|
Ввод в действие |
|
|
Рабочая документация |
10. Выбор из многих
Какой элемент используется для обеспечения коллективной работы в Enterprise Architect? |
|
Бизнес процесс |
|
Класс |
|
|
Пакет |
|
|
Функция |
|
|
Область просмотра |
1.1. Практические задания
Цели занятия: освоить создание проекта в Enterprise Architect
Задание 1. Создать проект в ЕА и построить области просмотра в проекте
1.1. В проекте должны быть построены пять простых областей просмотра (Simple View) как представлено на рис. 1.23:
организационная структура;
бизнес-процессы;
технические средства, ПО, АС;
ключевые показатели;
навигация по моделям и список сокращений.

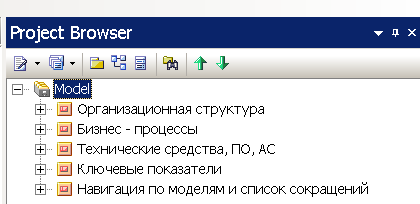

Рис. 1.23. Области просмотра модели в браузере EA
1.2. В области просмотра «Бизнес-процессы» должны быть созданы пакеты (рис. 1.24):
01. Цели бизнеса;
02. Состав и потоки работ бизнес – процессов;
03. Объекты/Документы бизнес-процессов;
04. Роли в бизнес – процессах;
05. Типы данных;
06. Бизнес – правила;
07. Роли и должности;
08. Заинтересованные лица.
В каждый пакет должна быть помещена пакетная диаграмма.
1.3. В области просмотра «Навигация по моделям» должна быть создана пакетная диаграмма «package diagram», на которой следует организовать необходимую навигацию.
Рис. 1.24. Пример областей просмотра
Рис. 1.25. Примеры областей просмотра для размещения моделей в проекте ЕА
