Научно-производственное предприятие «Учебная техника – Профи»

ЛАБОРАТОРНЫЙ КОМПЛЕКС «ЭЛЕКТРИЧЕСКИЕ МАШИНЫ»

Техническое описание

Челябинск

2011 г.

Оглавление

		с.
1	Техническое описание стенда	4
1.1	Состав стенда	4
1.2	Технические данные стенда	6
1.3	Структура стенда	6
2	Техническое описание элементов стенда	7
2.1	Электромашинный агрегат	7
2.2	Модуль питания стенда	9
2.3	Модуль питания	10
2.4	Модуль измерителя мощности	10
2.5	Модуль добавочных сопротивлений №1	12
2.6	Модуль добавочных сопротивлений №2	12
2.7	Модуль силовой	13
2.8	Модуль преобразователя частоты	14
2.9	Модуль автотрансформатора	15
2.10	Модуль однофазного трансформатора	17
2.11	Модуль измерительный	17
2.12	Комплект кабелей и соединительных проводов	19
2.13	Распайка разъема кабеля трехфазного питания 3х380В	19

1 Техническое описание комплекса

1.1 Состав комплекса

	Электромашинный агрегат	1 шт.
	Модуль питания стенда	1 шт.
	Модуль питания	1 шт.
	Модуль измерителя мощности	1 шт.
	Модуль добавочных сопротивлений №1	1 шт.
	Модуль добавочных сопротивлений №2	1 шт.
	Модуль силовой	1 шт.
	Модуль преобразователя частоты	1 шт.
	Модуль автотрансформатора	1 шт.
	Модуль однофазного трансформатора	1 шт.
	Модуль измерительный	1 шт.
	Комплект соединительных проводов и силовых кабелей	1 шт.
	Каркас	1 шт.
	Техническое описание комплекса	1 шт.
	Методические указания к выполнению лабораторных работ	1 шт.

Общий вид лабораторного стенда представлен на рисунке 1.1.

По габаритным размерам модули условно разделены на два типоразмера:

– малые модули (размер 200х248);

– большие модули (размер 200х450).

В каркасах лабораторного комплекса размещаются отдельные модули в два ряда – в верхнем ряду в места 1...5 (высота модулей до 248 мм) и нижнем ряду в места 6...10 (высота модулей до 450 мм).

Хотя все модули одного типоразмера можно установить в любое место нижнего или верхнего рядов, предпочтительным является следующее размещение модулей и подставок:

Верхний ряд каркаса справа налево:

– модуль питания стенда (МПС);

– модуль питания (МП);

– модуль измерителя мощности (МИМ);

– модуль добавочных сопротивлений №1 (МДС1);

– модуль добавочных сопротивлений №2 (МДС2);

Нижний ряд каркаса справа налево:

– модуль силовой (СМ);

– модуль частотный преобразователь (ПЧ);

– модуль автотрансформатора (ЛАТР);

– модуль однофазного трансформатора (ОТр);

– измерительный модуль (МИ).

Справа от каркаса с модулями размещается электромашинный агрегат.

Рисунок 1.1 – Общий вид лабораторного стенда

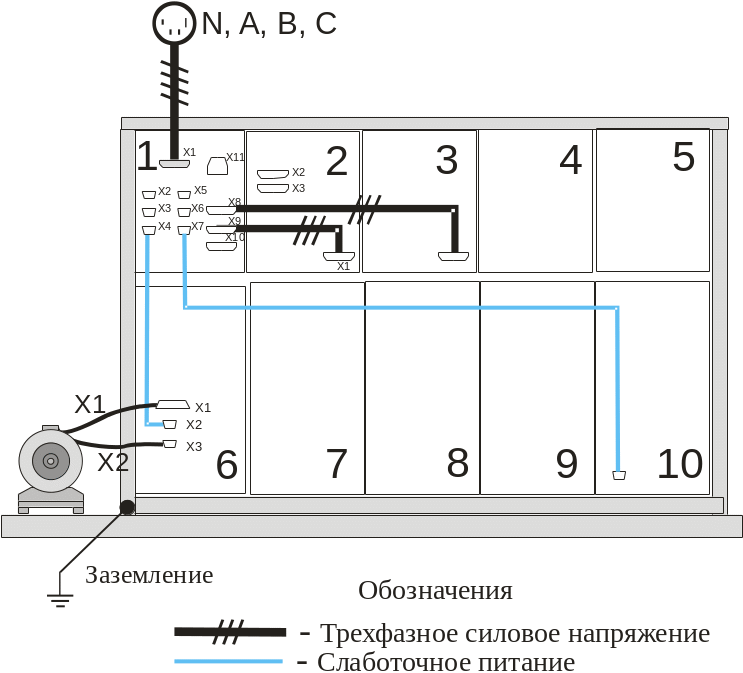

Схема подключения силового напряжения и слаботочного питания между модулями с обратной стороны показана на рисунке 1.2.

Рисунок 1.2 – Схема подключения лабораторного стенда с обратной стороны
