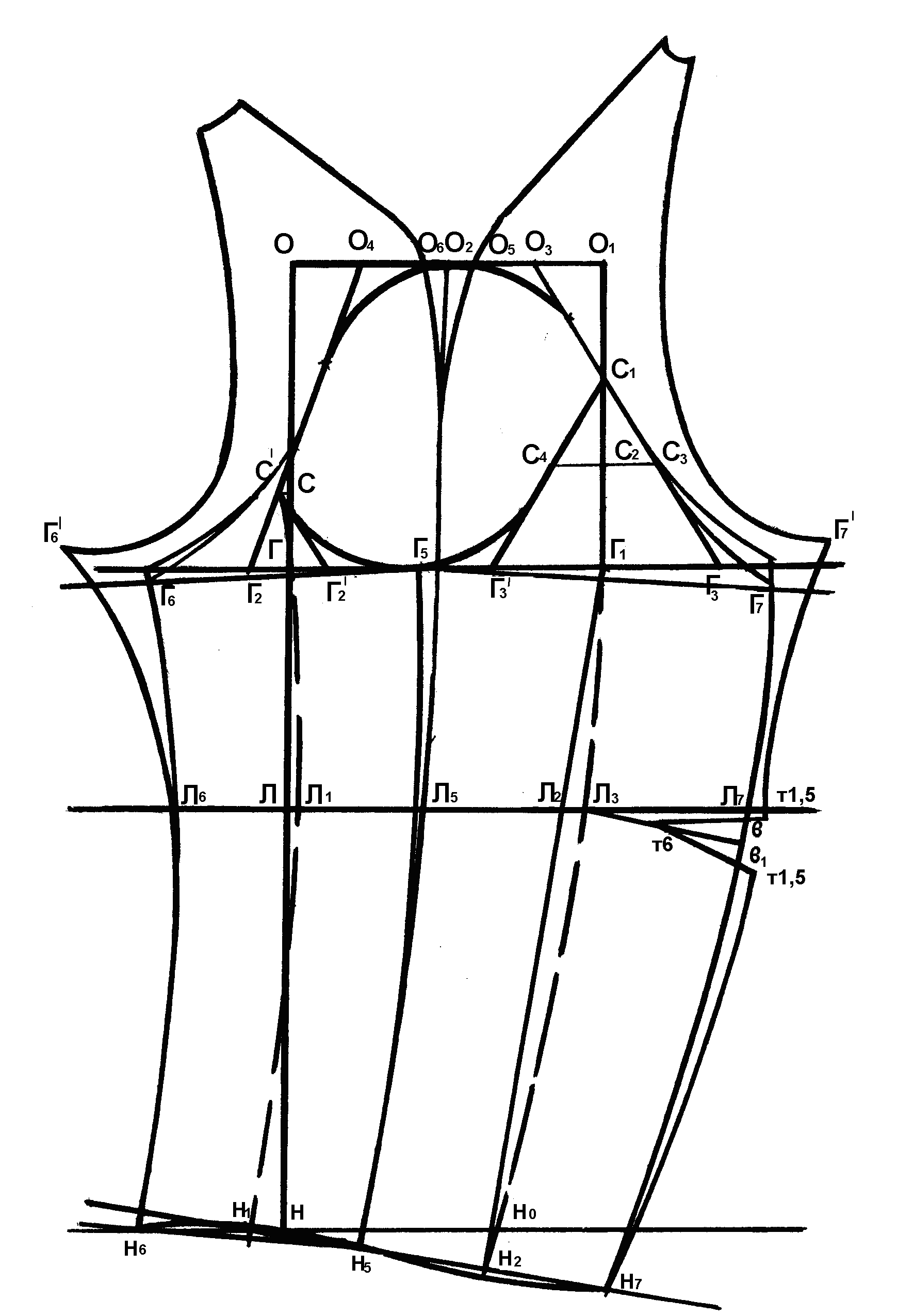

Малюнок 92

ОО₄ = ОО₂/2 – 0,5 см

О₁О₃ = О₁О₂/2 – 0,5 см

Креслення двошовного рукава з ліктєвою виточкою та ластовицями до жіночого пальта покрою реглан класичної форми

Оформляємо окат у загорнутому вигляді.

Н₁Н₀ = ОО₁/2 + 5 см

Н₀Н₂ = 2,5 см

Л₂Л₃ = 1,5 см

ГГ₅ = ГГ₁/2 – 1,5 см

Л₁Л₅ = Л₁Л₃/2 – 1,5 см

Н₁Н₅ = Н₁Н₃/2 – 1 см

Розгортаємо рукав відносно ліній переднього та ліктєвого перекатів.

Будуємо середній зріз рукава. Для цього відстані між перекатами на рівні ліній висоти окату, ліктя та зрізу низу ділимо навпіл та зміщуємося у бік переднього перекату на 0,5 см. На рівні ліктя шов трохи спрямляємо.

По центру окату будуємо виточку розхилом 2,5-3 см зі зміщенням розхилу у бік переднього перекату на 0,5 см. Глибина виточки 10-12 см. Вимірюємо довжину пройми пілочки як на вшивний рукав з поглибленою проймою. Від цієї величини віднімаємо довжину частини окату О₆С' і отриманим радіусом із точки С' описуємо першу дугу. Другу дугу описуємо з точки Г₆ радіусом, що дорівнює величині поглиблення пройми. На перетині дуг отримуємо вершину переднього зрізу рукава до виробу з даним поглибленням пройми.

Аналогічно вимірюємо довжину пройми спинки. Від знайденої величини віднімаємо частину окату О₅С₁, отриману різницю беремо як радіус і з точки С₁ описуємо дугу. Другу дугу описуємо з точки Г₇ радіусом, що дорівнює величині поглиблення пройми. На перетині дуг отримуємо вершину ліктєвого зрізу рукава.

Виконуємо моделювання рукава, перетворюючи його у рукав покрою реглан.

Для цього плечові частини спинки та пілочки прикладаємо до окату зрізами пройм так, щоб між плечовими точками та точками розхилу виточки по окату утворилася однакова відстань величиною 2-2,5 см. Обводимо плечові частини, перехід до виточки оформляємо під одне лекало.

Перевіряємо крій рукава, як зазначалося вище за величиною заходу на основні деталі спинки та пілочки у точках 5 та 7, за довжиною пройм спинки, пілочки та рукава, за формою пройм рукава у відповідності до форми пройм спинки та пілочки, за утвореною силуетною формою виробу.

Побудова креслення рукава до виробів покрою реглан

з поглибленням пройми у 3-4 см (мал.93)

ОО₁ = Шпр з ластовицями +Сг ІІІ/10

ОО₂ = ОО₁/2

О₂Н = Др + П на товщину + П на плечову накладку

О₂Г₂ = Вдпр (незаниженої пройми) – 2,5 см

О₂Л₂ = О₂Н/2 + 4,5 см

НН₁ = 2 см

Н₁Н₂ = Шр по низу у готовому вигляді

Н₁Н₃ = Н₁Н₂

Н₁Н₄ = Н₁Н₂/2

Н₁Н₅ = Н₁Н₃/2

Н₅Н₆ = 2,5 см

ГГ₃ = Шпр з ластовицями/2 + 1 см

Г₁Г₄ = Шпр з ластовицями/2 + Сг ІІІ/10 – 1 см

Точки Н₆ та Г₁ сполучаємо прямою. Точку перетину з лінією ліктя позначаємо Л₃.

Л₃Л₄ = 1,5 см

Точки Г₁, Л₄, Н₆ сполучаємо пунктирною лінією, яка буде лінією ліктєвого перекату рукава.

Точки Н₄ та Г сполучаємо прямою пунктирною лінією і отримуємо лінію переднього перекату. Точку перетину з лінією ліктя позначаємо точкою Л₁.

По центру окату будуємо виточку з розхилом 2,5-3 см і глибиною 10 см. Точку Н₁ сполучаємо з кінцем виточки, отримуючи середній зріз рукава. Точку перетину з лінією ліктя позначаємо Л₅.

Розгортаємо рукав відносно ліній переднього та ліктєвого перекатів.

Л₁Л₆ = Л₁Л₅
