Креслення двошовного рукава до чоловічого пальта покрою класичний реглан з поглибленням пройми 3 см

Перевіряємо крій рукава за величиною перекриття основних деталей, за довжиною та формою пройми та силуетною формою виробу. У разі необхідності вносимо у конструкцію рукава корективи.

Плащ чоловічий прямого силуету з рукавом покрою реглан з

поглибленням пройми 6 см

Плащ чоловічий прямого силуету з рукавом покрою реглан, з поглибленням пройми на 6 см, зі стоячо-відкладним коміром з лацканами, зі зміщеною бортовою застібкою на чотири виметані петлі та чотири ґудзики, з чотирма декоративними ґудзиками.

На пілочках відлітні кокетки, під якими запроектовані нагрудні виточки, що виходять із зрізу пройми. Бічні кишені з настрочною листочкою.

Спинка з середнім швом, який закінчується шлицею. З-під пройм також виходить відлітна кокетка, котра кріпиться на талії ґудзиком. Верхня частина спинки виготовлена з тканини, яка має високу повітропроникність.

Рукава об’ємні, тришовні. У нижню частину ліктєвого шва вставлена пата, яка доходить до середнього шва рукава і кріпиться ґудзиком.

Комір з тупими кінцями. По відлітному краю кокеток та листочках прокладено широку оздоблювальну строчку.

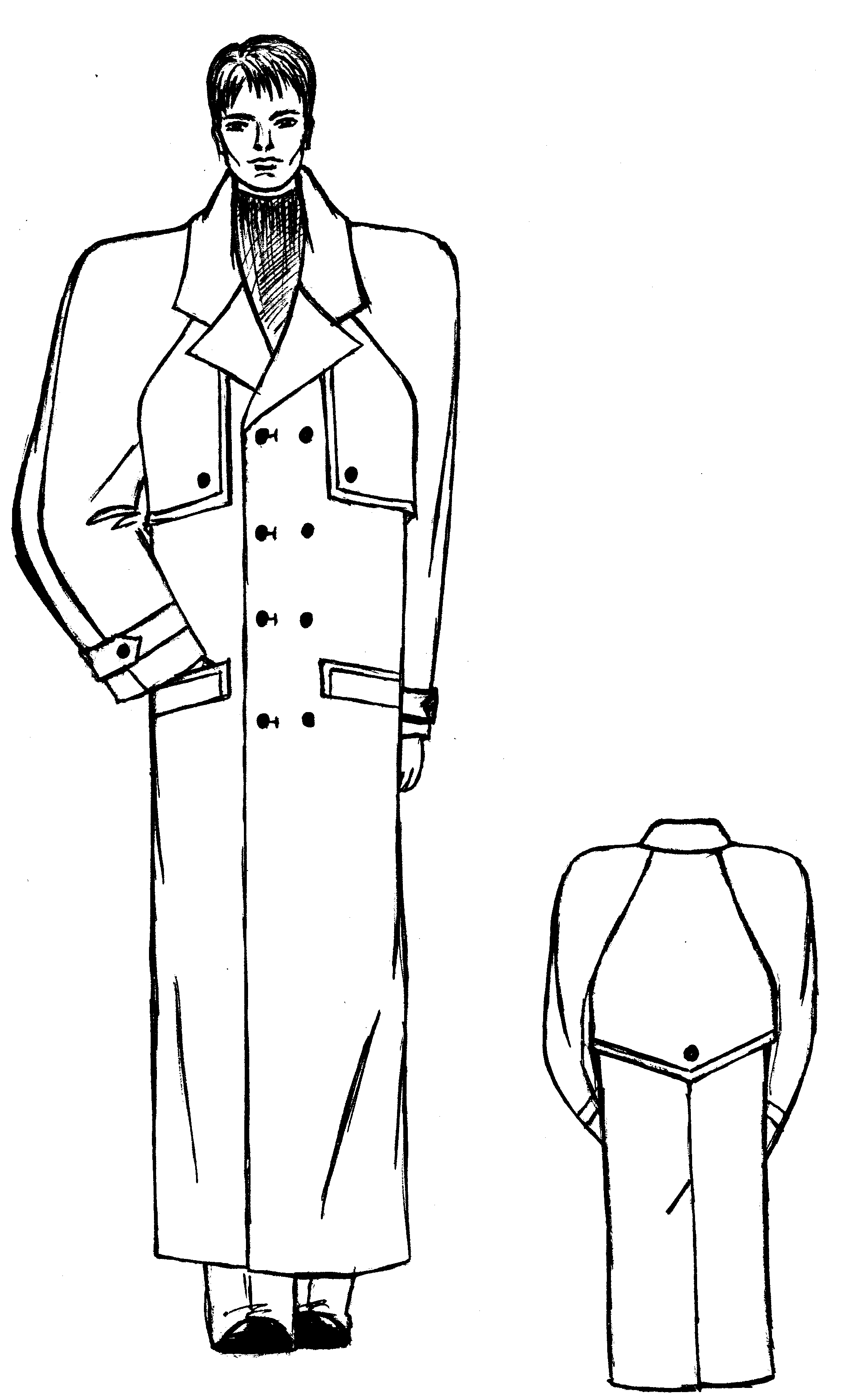

Малюнок 97

Побудова конструкції чоловічого плаща покрою реглан з поглибленою проймою (мал.98)

Пг = 14-16 см.

Особливістю побудови спинки та пілочки чоловічого виробу покрою реглан з поглибленням пройми 6 см є те, що контрольні точки пройми – точка 7 та точка 5 – на кресленні чітко не визначаються. Плечовий зріз, як і у попередніх конструкціях, у плечовій точці піднімається, розширюється і робиться його переміщення зі спинки на пілочку на 1 см. Пройма оформляється краплеподібно, як для виробу з поглибленою проймою, але з більшим наближенням до вертикалей Г₂ і Г₅ у нижній частині. Через ці точки найбільшого наближення і оформляється регланна лінія на спинці та пілочці.

На кресленні показані можливі варіанти розташування кишені та моделювання нагрудної виточки.

Т₅К  Дтс/4 - 3,5 5,5 см

Т₅К  7 см

Розріз горизонтальної кишені = ОгІІІ/10+6,5 7 см

КК₁ = 2/3 розрізу кишені

КК₂ = 1/3 розрізу кишені

Розріз горизонтальної кишені  16 см

Т₅Т₆  Т₅Т₃/3

Т₆К₃  4 см

Розріз вертикальної кишені = ОгІІІ/10+7 7,5 см

К₃К₄ = розріз вертикальної кишені  17-18 см

Особливістю побудови рукава для даної моделі є те, що його конструкцію будують на базі конструкції рукава спортивного типу до виробів з поглибленою проймою, але відрізки ОГ₁ і ОГ₂ є більшими на 1 см, ніж у базовій конструкції (мал.99).

ОГ₁ = Д пр.спинки

ОГ₂ = Д пр.пілочки

Малюнок 98 Креслення чоловічого плаща прямого силуету покрою реглан з поглибленням пройми 6 см

Це збільшення дає змогу побудувати по центру окату виточку, розхил якої дорівнює різниці у довжині окату рукава та поглибленої пройми. Глибина виточки дорівнює 10-12 см. Розхил відкладаємо зі зміщенням наперед від центра окату на 0,5 см. Середній шов намічаємо, спрямовуючись на точку Н₁.

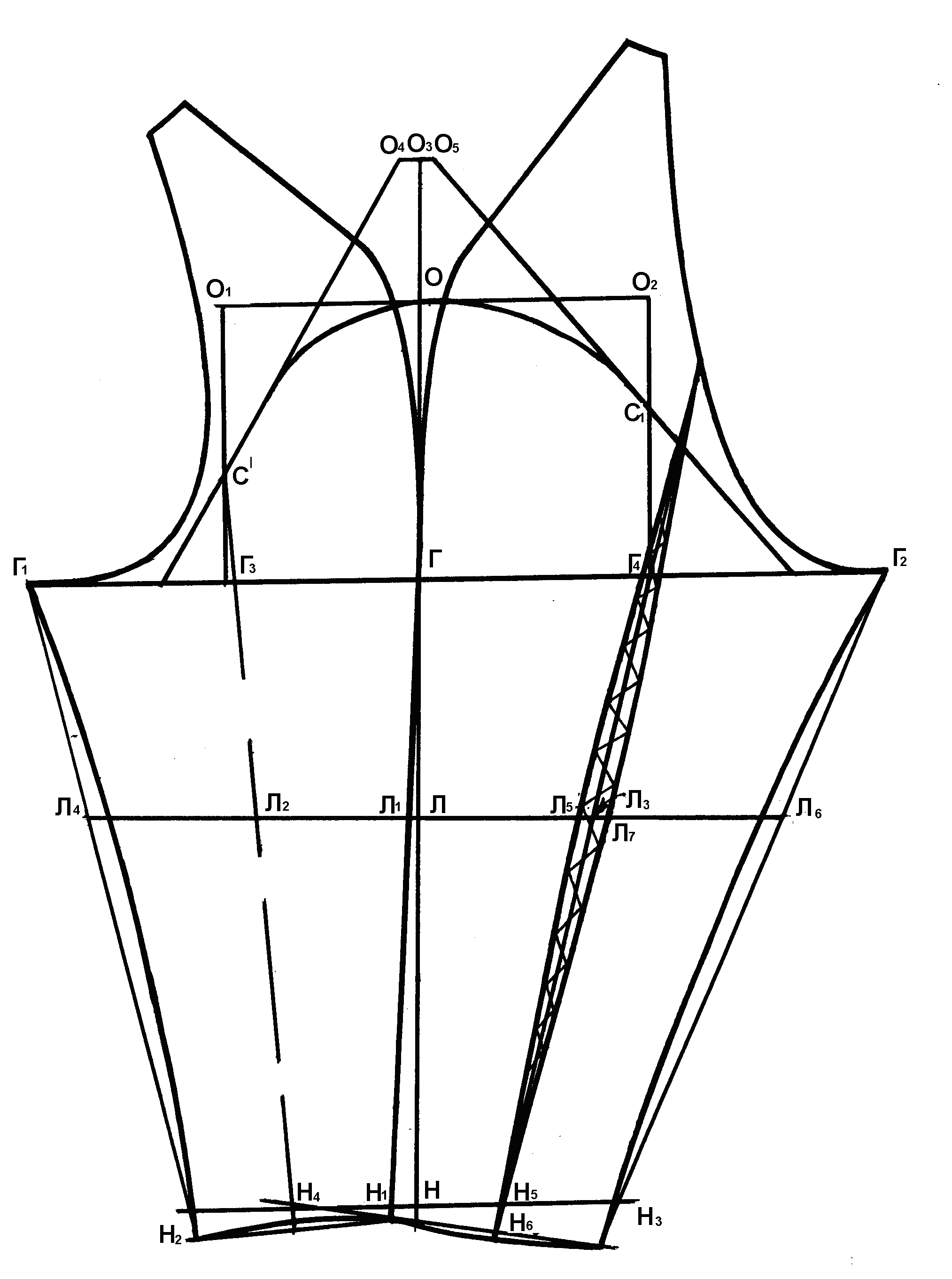

Малюнок 99 Креслення тришовного рукава покрою реглан до чоловічого плаща з поглибленням пройми 6 см
