Технология изготовления свай Atlas

Технологической особенностью свай Atlas (они относятся к набивным) является погружение обсадной трубы с оставляемым наконечником, что позволяет погружать бетонную смесь в сухой забой. Для устройства свай по данной технологии используются буровые машины BT-40, BT-60, обеспечивающие одновременное вращение и перемещение обсадной трубы. Данная технология предполагает наличие большого усилия для извлечения винтового наконечника. Технологический порядок выполнения работ при устройстве свай по данной технологии выглядит следующим образом:

1. Ввинчивание трубы с винтовым режущим наконечником до проектной отметки.

2. Установка армокаркаса в погруженную трубу и начало нагнетания бетонной смеси.

3. Бетонирование с одновременным извлечением обсадной трубы, посредством вращения при помощи вертикальной тяги тросов (наконечник остается в грунте, что позволяет увеличивать несущую способность свай).

Применяются режущие наконечники диаметром: 360, 410, 460, 510 мм. По данным ООО «Геоизол» получаемый при их использовании диаметр винтовой поверхности составляет соответственно 530, 610, 670, 720 мм. Винтообразная поверхность формируется в тугопластичных и полутвердых глинистых грунтах; в мягкопластичных грунтах явно выраженной винтовой формы поверхности не образуется. Производительность – до 15 свай в смену.

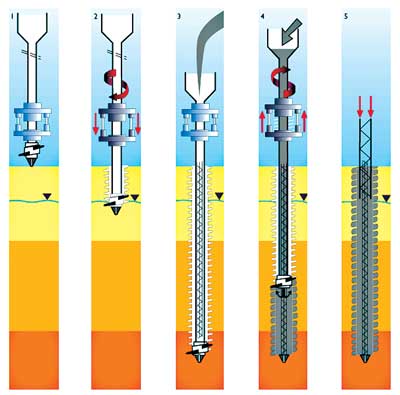

Рис. 14. Технология устройства свай Атлас.

Технология изготовления набивных свай с использованием винтового теряемого наконечника включает в себя погружение инвентарной трубы, на нижнем конце которой закрепляется теряемый винтообразный наконечник. Различие заключается в форме теряемого наконечника и принципе формирования ствола сваи. Шаг винтовых лопастей и их форма определяются расчетом в зависимости от свойств разбуриваемого грунта. В Санкт-Петербурге применяются две различные технологии устройства данного вида свай – Fundex и Junttan. Обе основаны на одном принципе, хотя используются разные типы бурового оборудования. На строительном рынке данную технологию используют фирмы «Статика-Инжиниринг», «Старый город-Карст», «Геоизол», «БМГС».

Рис. 15. Изготовление свай «Фундекс» на основе базовой машины F3500.

Сваи Fundex изготавливаются установками вращательно-вдавливающего (извлекающего) действия (F12, F16, F 3500). Пятой будущей сваи служит «теряемый» чугунный винтовой наконечник, который выставляется на точку поверхности грунтового основания.

Сваи с теряемым наконечником Junttan выполняются с использованием универсальных базовых машин PM 25, PM 26 или PM 30, оснащенных вращателем с вращающим усилием 40 тxм.

Рис. 16. Для выполнения работ используется буровая установка фирмы ЮнТан PМ-26.

К наконечнику с помощью специального соединения через тройную гидроизолирующую мягкую прокладку крепится нижний конец обсадной трубы, ее верхний конец зажимается в силовом рабочем органе бурового стола, перемещающегося по направляющей стреле.

Скважина для будущей сваи создается путем вращательно-вдавливающего погружения до заданной отметки системы «наконечник – буровая труба». В процессе бурения грунт раздвигается в радиальном направлении от оси скважины и одновременно уплотняется. По достижении наконечником проектной отметки труба проверяется на отсутствие воды.

В сухую инвентарную трубу через открытый верхний конец опускается арматурный каркас. Перед бетонной смесью для предотвращения ее расслоения в трубу подается порция праймера, состоящего из одной части цемента, одной части песка и одной части воды. После чего происходит порционное заполнение полости пластичным бетоном на мелком (5...20 мм) заполнителе с осадкой конуса 12...14 см посредством сбрасывания бетонной смеси из установленного на трубу бункера.

Извлечение буровой трубы из грунта производится возвратным вращением с одновременным вытягиванием.

Сваи Франки – буронабивные сваи, устраиваемые без выемки грунта, путем погружения инвентарных обсадных труб, нижний конец которых закрыт бетонной пробкой. Погружение трубы в грунт производится ударным способом до проектной отметки, далее трубу удерживают, предотвращая ее дальнейшее погружение, а пробку как бы вбивают в грунт, образуя тем самым уширение пяты сваи, диаметр которой в 1,5 – 2 раза превышает диаметр обсадной трубы.

Порядок выполнения работ:

1. Установка обсадной трубы на точку бурения. Подача жесткой бетонной смеси в трубу и формирование пробки за счет ударов молота-трамбовки.

2. Бетонная пробка схватывается с обсадной трубой и при последующих ударах молота начинает погружение в грунт, увлекая за собой трубу.

3. После достижения проектной глубины обсадную трубу подвешивают на стальных тросах и производят подачу жесткой железобетонной смеси. Ударами трамбовки выбивают пробку. Пробка втрамбовывается в грунт и образует уширенную пяту сваи.

4. Затем в трубу погружают арматурный каркас и производят бетонирование с постепенным извлечением обсадной трубы.

В заключение необходимо подчеркнуть, что описанные выше технологии можно выполнять, используя оборудование разных фирм-производителей. При этом нельзя не отметить тенденцию универсализации базовых машин. В октябре 2006 года фирма SoilMec на дне открытых дверей назвала это явление многофункциональностью, придав ему статус «эволюции вида». Многофункциональность заключается в том, что краны и буровые установки могут быть использованы для сооружения свай и укрепления грунта по разным технологиям. Самой SoilMec начат выпуск новой продуктовой линейки – машин SR 20-110, с помощью которых, используя машину одной марки, можно реализовывать различные технологии: CFA, Double Rotary, Turbo Jet, Cutter Turbo Jet. Еще один пример – фирма Bauer, за три года до этого выпустившая новый ряд буровых машин RTG, позиционировавшихся именно как многофункциональные.

Начатый разговор о существующих и применяемых технологиях устройства буровых и буронабивных свай, на наш взгляд, необходимо продолжать более детальным обзором новых технологий, пока еще не представленных на строительных площадках нашего города.
