Технология устройства набивных свай уплотнения (dds)
Основана на принципе раскатки скважин, т. е. устраивается без выемки грунта, с уплотнением стенок скважины, посредством применения рабочего органа – раскатчика. Происходит непрерывный процесс образования цилиндрической полости в грунте путем его деформации и уплотнения раскатывающим механизмом в стенки скважины. Благодаря этому вокруг скважины образуется уплотненная зона грунта.
|
Раскатчик представляет собой ряд установленных последовательно друг на друга на общем валу конических катков, оси которых смещены относительно оси вала в стороны таким образом, что при вращении вала они катятся по винтовой линии, осуществляя подачу раскатчика. Это позволяет осуществлять проходку в грунте благодаря крутящему моменту, приложенному к валу раскатчика. Использование раскатчика обеспечивает бурение скважин с гладкими и прочными стенками значительного диаметра (до 1 м). И это с достаточно высокой скоростью, при отсутствии вибрации и шума, что делает технологию DDS особенно привлекательной при работе в условиях плотной городской застройки. Кроме того, ее применение снижает стоимость работ за счет экономии на затратах по вывозу грунта.
При реализации технологии устройства набивных свай уплотнения требуется жесткое соблюдение порядка ведения работ, так как и в других технологиях уплотнения возможно влияние на вблизи расположенные дома вследствие выпора грунта при массовом производстве работ (в случае, если процесс не регулируется ППР). К данному классу технологий относятся винтовые сваи. В Санкт-Петербурге они представлены оборудованием фирм Bauer, Fundex, Junttan и Atlas.
По сравнению с аналогичным оборудованием других производителей раскатчик фирмы BAUER позволяет гарантировать качество бетонирования за счет использования бетонолитной трубы, вмонтированной в буровой инструмент, а также повышение несущей способности свай благодаря опрессовке бетонной смеси в скважине. Использование специального бурового инструмента, жестко закрепленного на буровом ставе, делает возможным устройство свай через плотные слои песков, а при встрече с препятствиями (валуном, например) произвести замену породоразрушающего инструмента на забурник и продолжить бурение без потери сваи. Высокая точность постановки свай в плане, соблюдение вертикальности забуривания, глубина погружения рабочего органа, давление бетона при заполнении скважины – все это контролируется бортовым компьютером. Данная технология более 5 лет успешно применяется на строительных площадках нашего города. К ее достоинствам также следует отнести высокую производительность – до 30 свай глубиной до 25 м в смену.
Другая разновидность свай, изготавливаемых без выемки грунта, – сваи Atlas, разработчиком этой технологии является бельгийская Franki group. А в Санкт-Петербурге она эксклюзивно используется строительной компанией «Геоизол».
ATLAS COPCO
|
Компания Atlas Copco справедливо считается одним из мировых лидеров во многих областях машиностроения, в т. ч. производстве бурового оборудования для горно-добывающей промышленности. Но только горным делом его применение не ограничивается. В большинстве европейских стран оно уже давно успешно применяется для инженерного бурения, в. т. ч. буровых работ в строительном комплексе. Круг задач, решаемых с помощью «строительного» бурового оборудования Atlas Copco, очень широк. Это и взрывные скважины, необходимые не только при проходке тоннелей, но и строительстве дорог и различных сооружений транспортного, энергетического и промышленного комплекса; бурение под анкерное крепление (например, для укрепления откосов при строительстве мостов), бурение при устройстве буронабивных свай. Последнее особенно актуально для тех крупных российских городов, чьи исторические центры активно реконструируются, где ведется новое строительство, в том числе и т. н. «уплотнительная» застройка. Здесь не обойтись без щадящих технологий, не допускающих даже намека на возможность повреждения находящихся в непосредственной близости от места работ конструкций. (Буронабивные сваи – это также единственный выход при строительстве на скальных грунтах). Кроме того, многие здания, построенные 100 и более лет назад, испытывающие прессинг резко возросших потоков транспорта и увеличившегося объема подземного строительства, нуждаются в работах по укреплению фундаментов. Производимые Atlas Copco небольшие буровые станки наилучшим образом подходят для этого. Они способны работать в самых стесненных условиях, некоторые модели способны даже проходить сквозь дверные проемы (это очень важно, поскольку зачастую скважины для укрепления фундаментов приходится бурить не только снаружи, но и изнутри зданий). Их немаловажное достоинство – низкие шум и вибрация.

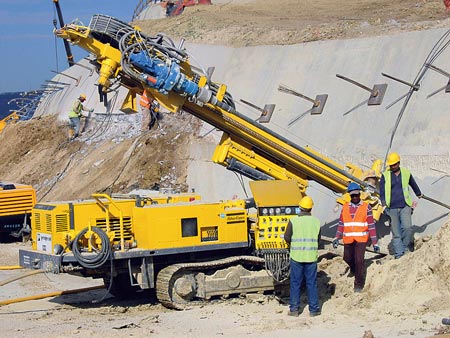

Универсальные буровые установки Mustang используются в гидрогеологии, инженерной геологии, при устройстве фундаментов, для укрепления грунтов. С их помощью можно (при необходимости меняя буровое оборудование) реализовывать несколько видов бурения: шнековое, колонковое, погружным пневмоударником, вращательное (роторное шарошечными долотами), бурение OD, ODEX и DEPS. Сегодня производятся 4 модели: Mustang 4 (особенно хорошо подходит для бурения в ограниченном рабочем пространстве, имеет 4 модификации), Mustang 5 (буровая установка среднего размера; может быть легко оборудована специально спроектированными комплектами для струйной цементации колонн различной высоты; имеет 5 модификаций). Mustang 9 (установка повышенной мощности; для особо тяжелых условий эксплуатации; имеет 4 модификации), Mustang 13 (новейшая модель в семействе Mustang, разработанная для наиболее тяжелых условий эксплуатации; предусмотрено 3 модификации). Основное отличие «Мустангов» от конкурентов – повышенные момент вращения и подача.
Как строительные могут позиционироваться модели легкой серии с гидроперфоратором: ROC D3, ROC D5, ROC D7, ROC D9, ROC F7 и их модификации и исполнения (такие, как, например, с кабиной и без, с системой RRC, бесшумные, модификации с дистанционным управлением и т. д.) Всего производится 5 моделей и 10 исполнений. Полностью автоматизированные (автоматическая замена штанг обеспечивает очень высокую скорость бурения) они изначально изготавливаются под конкретное буровое оборудование – пневмоударник, гидроперфоратор и др.
В ассортименте компании есть также оборудование для нагнетания цементного раствора, используемое для стабилизации, уплотнения или укрепления грунта и скальных пород.
Преимущества бурового оборудования Atlas Copco – это не только надежность, экономичность и высокая производительность, но и высокая планка сервисного обслуживания, поддерживать которую помогает развитая сеть филиалов (основные – в Санкт-Петербурге, Екатеринбурге, Хабаровске, Мирном и плюс представительства во всех без исключения регионах), наличие складов в регионах (буровой инструмент, запасные части, расходные материалы), высокая квалификация специалистов.
Интерес представителей российского строительного комплекса к буровой технике Atlas Copco совпал с заинтересованностью компании в новых заказчиках. А значит, уже в самое ближайшее время эти машины можно будет увидеть на строительных площадках.
|
