18. Расчет детали на прочность.

Создадим деталь типа удлиненный цилиндр и произведем расчет ее на продольное сжатие (см. рис. 65).

Рис. 65

Для запуска подпрограммы прочностных расчетов выбираем пункт основного меню Инструменты/SimulationXpress.

После этого на экране появляется помощник SimulationXpress – справа от детали. В этом окне будут появляться рекомендации и пояснения по осуществления прочностных расчетов (см. рис. 66).

В окне помощника SimulationXpress выбираем кнопку Далее (см. рис. 67).

Рис. 66

Рис. 67

На этапе выбра закрепления детали можно посмотреть основные используемые варианты креплений детелей для прочностных расчетов (см. рис. 68).

Рис. 68

После выбора кнопки Далее мы попадаем на этап определения крепления детали. В окне помощника SimulationXpress (справа от детали) выбираем пункт Добавить крепление. На закладке свойств крепления (слева от детали) выбираем грань, которая будет жестко закреплена во всех направлениях (см. рис. 69).

Рис. 69

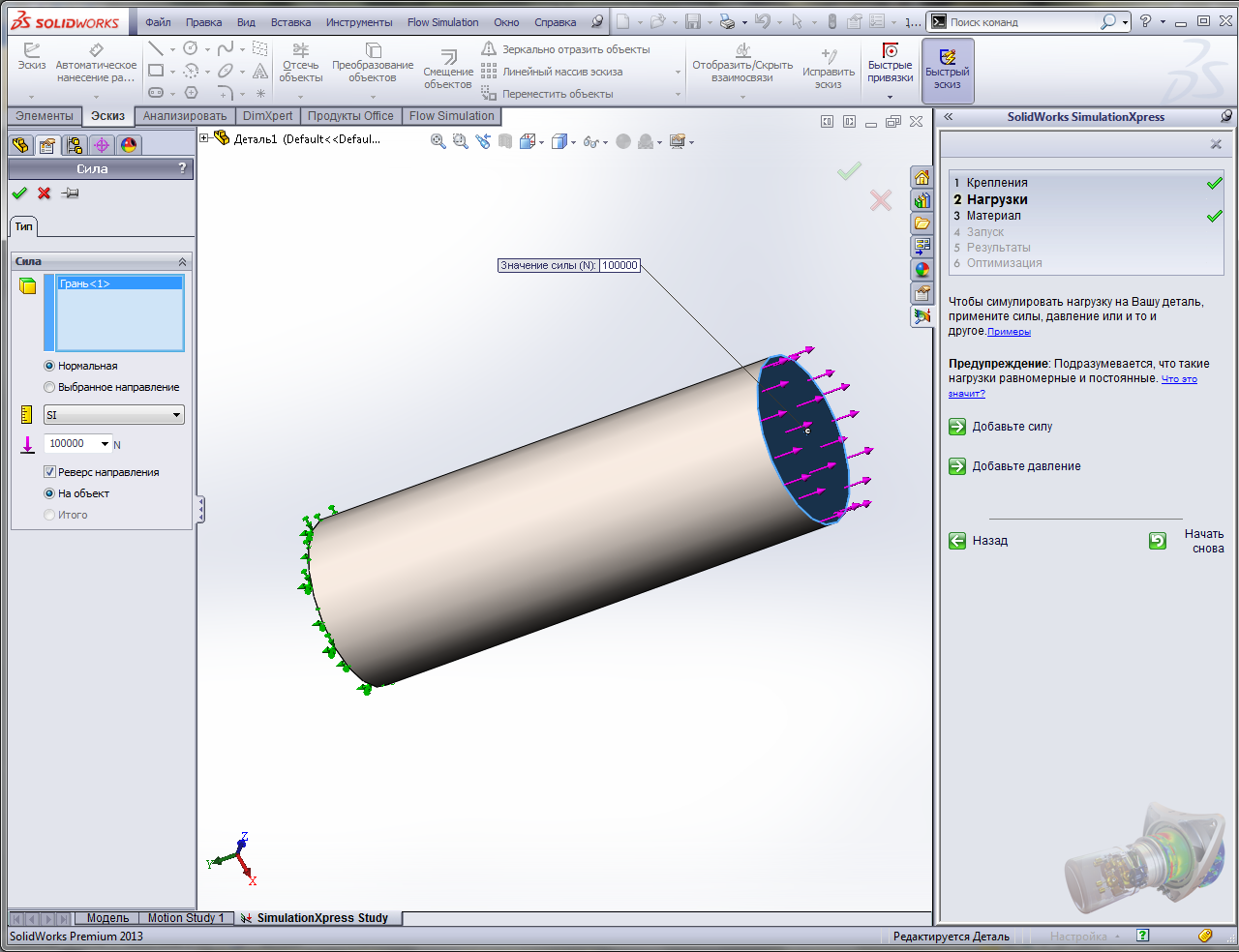

После выбора кнопки Далее переходим на этап определения нагрузок на деталь. В окне помощника SimulationXpress (справа от детали) выбираем пункт Добавьте силу. На закладке свойств нагрузки (слева от детали) выбираем грань, к которой будет приложена нагрузка, выбираем систему единиц (Si) и определяем значение силы (см. рис. 70). При этом направление нагрузки может быть изменено с помощью пункта Реверс.

Рис. 70

После выбора кнопки Далее переходим на этап определения материала детали. В появившемся окне выбираем из существующих списков интересующий материал, нажимаем кнопку Применить (внизу окна) и выходим из окна нажатием кнопки Закрыть (см. рис. 71).

Рис. 71

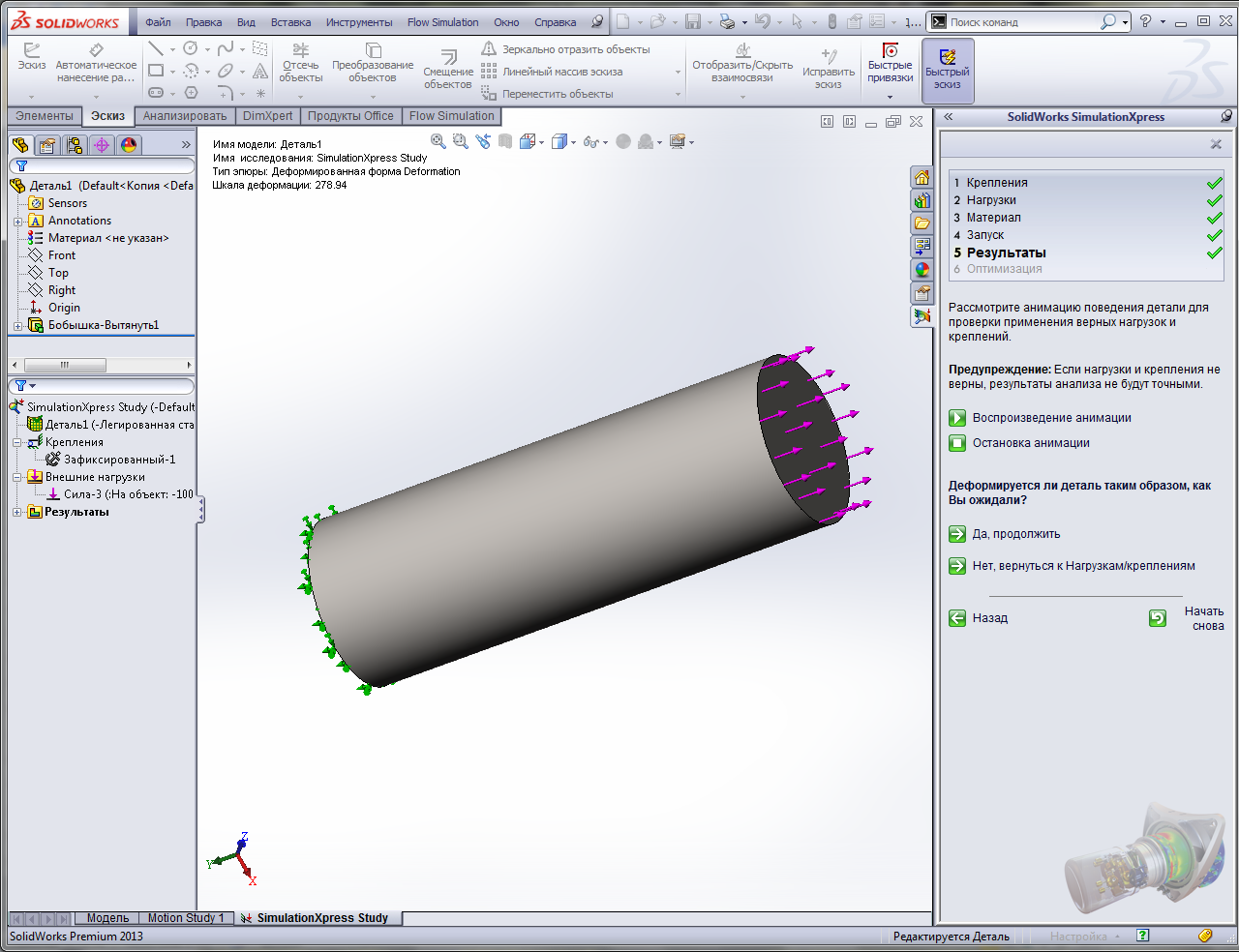

После выбора кнопки Далее в появившемся окне помощника SimulationXpress (справа от детали) выбираем пункт Начать моделирование. После этого программа показывает как будет деформироваться деталь под нагрузкой (см. рис. 72). Анимацию деформации детали можно остановить и снова возобновить. Если поведение детали совпадает с Вашими представлениями, то выбираем пункт Да, продолжить.

Рис. 72

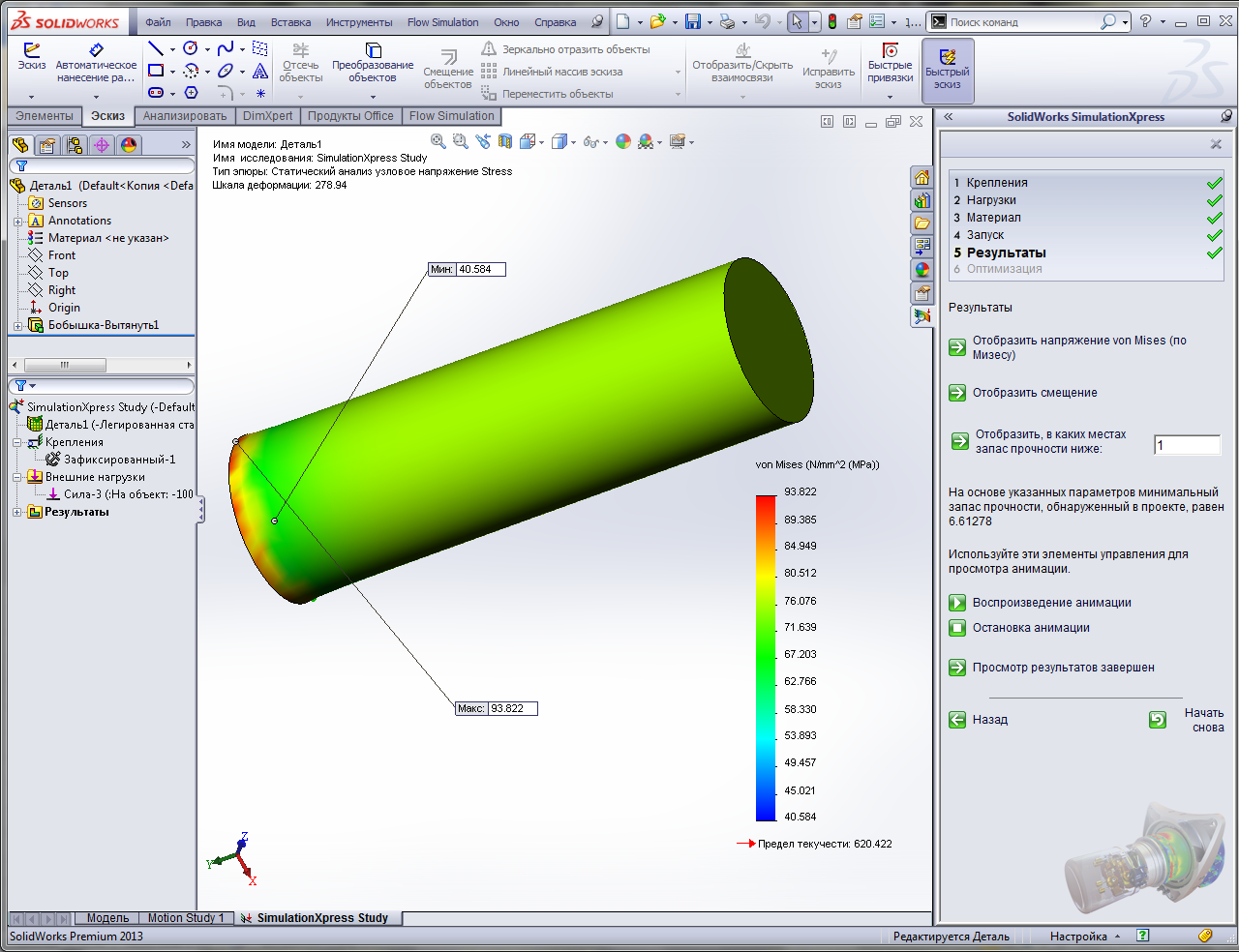

После выбора кнопки Далее на экране появляется деталь с визуализацией результатов расчета. На детали показаны точки в которых показаны минимальное и максимальное напряжение в детали (см. рис. 73).

Рис. 73

В окне помощника SimulationXpress (справа от детали) можно выбрать пункт Отобразить напряжения (по Мизесу).

Рис. 74

При этом деталь будет иметь разный цвет в зависимости от возникающих напряжений. Рядом с деталью показано соотвествияе разных цветов напряжениям (см. рис. 74).

В окне помощника SimulationXpress (справа от детали) можно выбрать пункт Отобразить смещение. Деталь также будет иметь разный цвет в зависимости от возникающих деформаций. Рядом с деталью показано соответствие разных цветов деформациям (см. рис. 75).

Рис. 75

Рис. 76

После выбора Просмотр результатов завершен программа позволяет сформировать отчет с результатами расчетов (пункт Создать отчет) - см. рис. 76, 77. Предварительно в отчете могут быть записаны основные данные.

Рис. 77

Отчет о результатах расчетов появляется в окне Microsoft Word (см. рис. 78).

Рис. 78
