Техническая характеристика котлов типа дквр
|
Наименование |
Марка котла | |||||
|
ДКВР-2,5-13 |
ДКВР-4-13 |
ДКВР-6,5-13 |
ДКВР-10-13 |
ДКВР-10-39-440 |
ДКВР-20-13 | |
|
Паропроизводительность, т/ч |
2,5 |
4,0 |
6,5 |
10,0 |
10,0 |
20 |
|
Давление пара изб., МПа (кгс/см2) |
1,3 (13) |
1,3 (13) |
1,3 (13) |
1,3 (13) |
3,9 (39) |
1,3 (13) |
|
Температура пара, °C |
194 |
194 |
194 |
194 |
440 |
194 |
|
Поверхность нагрева котла, м2: радиационная конвективная общая пароперегревателя |
17,7 73,6 91,3 – |
21,4 116,9 138,3 – |
27,9 197,4 225,3 – |
47,9 229,1 277,0 – |
34,5 176,5 211,0 68,0 |
51,3 357,4 408,7 – |
|
Объем котла, м3: паровой водяной |
1,57 4,00 |
2,05 5,55 |
2,55 7,80 |
2,63 9,11 |
1,45 7,00 |
1,80 10,5 |
|
КПД, %, при сжигании: каменного угля мазута газа |
81,9 89,6 90,0 |
82,1 89,8 90,8 |
83,1 – 91,8 |
83,5 – 91,8 |
78,7 – – |
83,6 89,6 90,0 |
Котел имеет верхний длинный и нижний короткий барабаны, расположенные вдоль оси котла. Барабаны соединены развальцованными в них гнутыми кипятильными трубами, образующими развитый конвективный пучок. Перед конвективным пучком расположена экранированная топочная камера. Трубы боковых экранов завальцованы в верхнем барабане, нижние концы экранных труб приварены к нижним коллекторам. Конструктивная характеристика котлов типа ДКВР приведена в табл. 3.4.
|
|
|
Рис. 3.4. Вертикально-водотрубный котел ДКВР-6,5-13 с газомазутной топкой |
Топочная камера для исключения затягивания пламени в конвективный пучок и уменьшения потерь с уносом и химическим недожогом разделяются шамотной перегородкой на собственно топку и камеру догорания. В котлах паропроизводительностью 10 т/ч и более перед шамотной перегородкой установлен задний экран. Камера догорания отделяется от конвективного пучка шамотной перегородкой, устанавливаемой между первым и вторым рядами кипятильных труб, вследствие чего первый ряд труб конвективного пучка является одновременно и задним экраном камеры догорания. Внутри конвективного пучка устанавливается чугунная перегородка, разделяющая его на первый и второй газоходы.
|
|

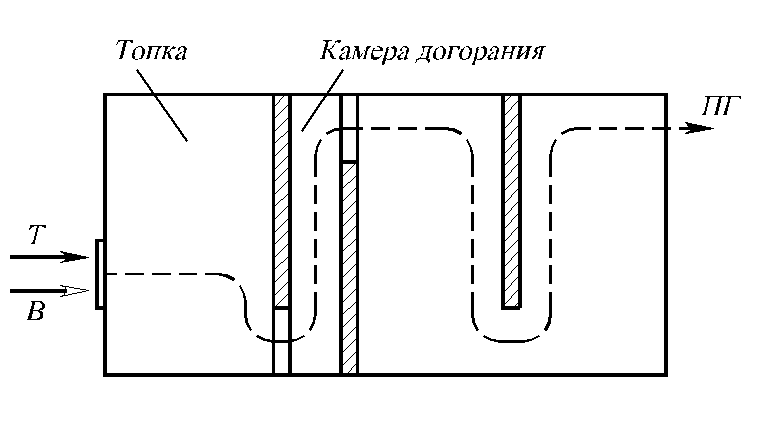

Рис. 3.5. Схема движения продуктов горения в котлах ДКВР: Т – топливо; В – воздух; ПГ – продукты горения |
Ход движения продуктов горения топлива в котле схематично показан на рис. 3.5. Дымовые газы из топки выходят через окно, расположенное в правом углу стенки топки, и поступают в камеру догорания. Затем они проходят последовательно первый и второй газоходы конвективного пучка. После этого дымовые газы выходят из котла через специальное окно, расположенное с левой стороны в задней стенке котла.
Таблица 3.4
