Изолирующие самоспасатели

Изолирующие самоспасатели являются дыхательными аппаратами, полностью изолирующими органы дыхания человека от окружающей среды.

Известно, что в выдыхаемом человеком воздухе содержится кислорода примерно 17% по объему и углекислого газа 4%, азота 79% и некоторое количество влаги. Таким образом, задачей функционирования изолирующего самоспасателя являются очистка выдыхаемого воздуха от углекислого газа и влаги, а также пополнение вновь вдыхаемой смеси кислородом до 20-21 %.

На горных предприятиях нашли применение самоспасатели одноразового действия на химически связанном кислороде, представляющие собой малогабаритные регенеративные респираторы, не отличающиеся по принципу действия от аппаратов на сжатом кислороде, которыми оснащаются горноспасатели.

Шахтный изолирующий самоспасатель шс-7м

Шахтный изолирующий самоспасатель ШС-7М (рис.2) является индивидуальным средством защиты органов дыхания для подземных работников угольных и рудных шахт. Им необходимо пользоваться при выходе из участков шахт с непригодной для дыхания атмосферой, возникающей в результате взрывов, пожаров, внезапных выбросов угля и газа.

Техническая характеристика

Срок защитного действия, мин, не менее: при выходе из аварийного участка при отсиживании в ожидании помощи	45 300
Габаритные размеры, мм	134x144x254
Масса, кг	3,0+0,1

Самоспасатели могут применяться во всех отраслях промышленного производства, где необходима индивидуальная защита органов дыхания, при температуре окружающей среды от минус 10 до 40°С.

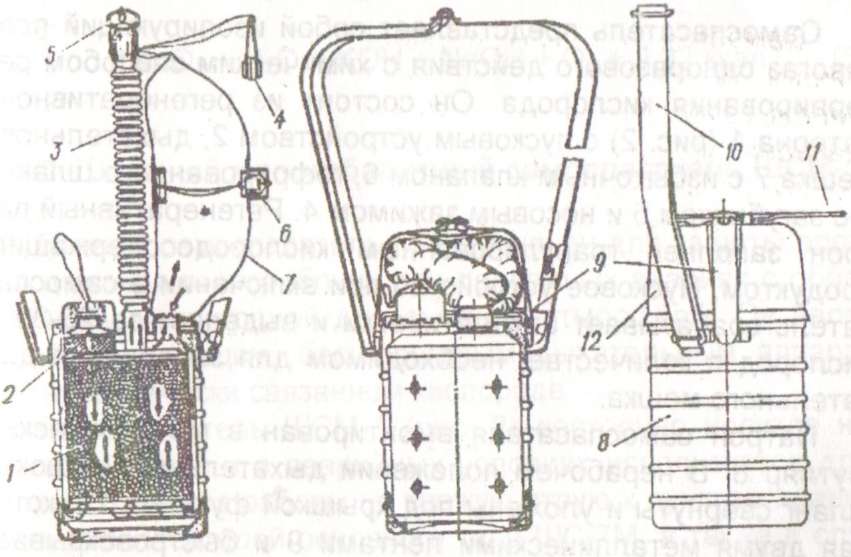

Рис. 2. Схема устройства самоспасателя

Устройство и принцип действия

Самоспасатель представляет собой изолирующий противогаз одноразового действия с химическим способом резервирования кислорода. Он состоит из регенеративного патрона 1 (рис. 2) с пусковым устройством 2, дыхательного мешка 7 с избыточным клапаном 6, гофрированного шланга 3 с загубником 5 и носовым зажимом 4. Регенеративный патрон заполнен гранулированным кислородосодержащим продуктом. Пусковое устройство при включении в самоспасатель срабатывает автоматически и выделяет за 20-30 с кислород в количестве, необходимом для заполнения дыхательного мешка.

Патрон самоспасателя вмонтирован в металлический футляр 8. В нерабочем положении дыхательный мешок и шланг свернуты и уложены под крышкой футляра 12, которая двумя металлическими лентами 9 и быстро вскрываемым замком с ремешком 11 прикрепляется к футляру и герметизируется резиновой прокладкой. Для удобства ношения футляр снабжен плечевым ремнем 10.В самоспасателе применена маятниковая схема дыхания: выдыхаемый воздух через загубник по гофрированному шлангу поступает в регенеративный патрон, где очищается от углекислого газа, пополняется кислородом и по кольцевому зазору между внутренней и наружной обечайками патрона направляется в дыхательный мешок. При вдохе воздух движется в обратном направлении, т.е. проходит через патрон, шланг и поступает в дыхательные пути человека.

Процесс очистки воздуха в регенеративном патроне протекает с выделением тепла, поэтому патрон работающего самоспасателя становится горячим, а вдыхаемый воздух теплым. Основу препаратов составляют обычно перекиси щелочных металлов, например перекись калия- натрия. Выделение кислорода при воздействии углекислого газа и влаги выдыхаемого воздуха из перекиси калия- натрия описывается следующими реакциями:

KNaO₃ + СO₂ = KNaCO₃ + 54,1 ккал (4)

KNaO₃ + Н₂O = КОН + NaOH + O₂ + 2,22 ккал (5)
