Характеристика аппарата искусственного дыхания

«Горноспасатель-8М»

Характеристика искусственного дыхания: давление в легких в конце вдоха, мм рт. ст. разрежение в легких в конце выдоха, мм рт. ст. пределы регулирования вентиляции легких, л/м время действия аппарата при использовании одного бал­лона объемом 2 л с кислородом и легочной вентиляцией 20 л/мин, мин содержание кислорода во вдуваемой в легкие газовой смеси, %	11±2 5±2 30-40 10-30 50 30-40
Характеристика ингаляции: возможное содержание кислорода во вдыхаемой газовой смеси, % количество подаваемого кислорода, л/мин количество подаваемой смеси кислорода с воздухом, л/мин	95-99 (60±5) 0-15 0-30
Характеристика аспирации: пределы регулирования разрежения, мм рт. ст.	0-400
Запас кислорода в баллоне объемом 2 л при давлении 200 кгс/см2, л	400
Размеры мм: длина ширина толщина	420 305 140
Масса, кг	10,5

Аппарат искусственной вентиляции легких «Горноспасатель-10» (гс-10)

Аппарат ГС-10 предназначен для искусственной вентиляции легких и ингаляции кислородно-воздушной смеси пострадавшим при авариях и несчастных случаях в шахтах.

В непригодной для дыхания атмосфере ГС-10 (см. демонстрационный стенд) применяется в сочетании с фильтрующим и изолирующими самоспасателями СПП-2, ШС-7М, а также с рабочими и вспомогательными регенеративными респираторами типа Р-12, Р-30, Р-34 и РВЛ-1. В пригодной для дыхания атмосфере аппарат работает автономно (без дыхательного аппарата).

Показаниями для применения аппарата ГС-10 являются: расстройство дыхания, приводящее к недостаточной вентиляции легких, прекращение дыхания в результате слабой сердечной деятельности, отсутствие дыхания, сопровождающееся прекращением сердечной деятельности, т.е. клинической смертью.

Аппарат ГС-10 обеспечивает заданный режим вентиляции легких в атмосфере, содержащей СО до 10%, N0₂ до 2%, Н₂ до 1%, Si0₂ до 1%, С0₂ до 100%, СН₄ до 100%, 0₂ от 0 до 21%, угольной (породной) пыли до 10 г/м³. Он рассчитан на применение в среде с температурой от 5 до 50°С, атмосферным давлением 630-800 мм рт. ст. и относительной влажностью до 100%.

Техническая характеристика аппарата «Горноспасатель-10»

Давление при вдохе, мм рт. ст………… 19±1

Экстренная подача газовой смеси

при давлении, мм рт. ст……………….. 30±2

Вдох……………………………………... пассивный

Скорость вентиляции аппарата, л/мин.. 12±1

Отношение продолжительности выдоха

и вдоха аппарата……………………….. от 1,5 до 2

Максимальное давление, создаваемое

генератором вдоха, мм рт. ст................... 37

Время работы аппарата при запасе

кислорода 200 л, мин:

в режиме искусственной вентиляции

легких……………………………… 90

в режиме ингаляции……………… 40

Количество кислорода в дыхательном

газе при ингаляции, %………………… 30

Размеры, мм……………………………. 410×230×130

Масса (с принадлежностями), кг…….. 5

Аппарат ГС-10 помещен в дюралюминиевый футляр, который состоит из корпуса 1 (рис. 6) и крышки 2. С внут­ренней стороны крышки прикреплен переход 3 для подсоединения резервного баллона.

В корпусе находятся: баллон 4 с кислородом, тройник 5 с заглушкой 6 и манометром 7, редуктором 8, переключающее устройство 9, дыхательная маска 10 с оголовьем и ин­галяционными клапаном 11, коробка с принадлежностями 12.

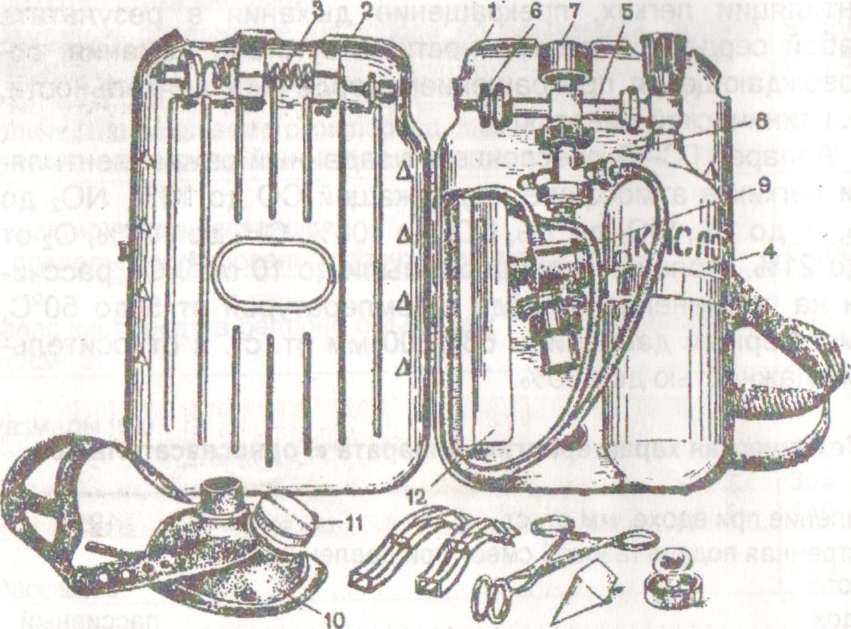

Рис. 6. Общий вид аппарата «Горноспасатель-10»

В аппарате ГС-10 переключение со вдоха на выдох происходит вследствие достижения заданного давления газа в дыхательном контуре. Для осуществления вдоха используется энергия сжатого кислорода, содержащегося в баллоне, а также способность инжектора подсасывать атмосферный воздух или дыхательный газ и вдувать образовавшуюся кислородно-воздушную смесь в легкие пострадавшего. Выдох осуществляется пассивно - за счет эластичных сил легких человека.

Во время автономной работы аппарата и при открытом вентиле кислород поступает из баллона 4 через тройник 5, редуктор 8 и гибкую трубку в переключающее устройство 9. Последнее является одновременно и генератором вдоха аппарата, т.е. инжектор при подаче на него кислорода подсасывает атмосферный воздух и вдувает образовавшуюся кислородно-воздушную смесь через дыхательную маску 10 в легкие пострадавшего. После достижения в дыхательном контуре давления 14 мм. рт. ст. переключающее устройство прекращает поступление дыхательного газа в легкие, и в результате давления, создаваемого эластичной тканью легких, происходит пассивный выдох в атмосферу через боковое отверстие в корпусе переключающего устройства.

При совместной работе с дыхательным аппаратом в среде, не пригодной для дыхания, дыхательный контур аппарата ГС-10 является закрытым. В этом режиме работы при открытии вентиля баллона 4 кислород поступает через тройник 5 и редуктор 8 на инжектор, который подсасывает дыхательный газ из аппарата, подсоединенного к ГС-10, и вдувает образовавшуюся газовую смесь в легкие пострадавшего.

После достижения в дыхательном контуре давления 1 мм рт. ст. переключающее устройство прекращает поступление кислорода на инжектор и начинается фаза пассивного выдоха. Выдыхаемый газ поступает обратно в дыхательный аппарат, где очищается от углекислого газа и в дальнейшем используется снова для дыхания.

При ингаляции, в период вдоха, дыхательный газ попадает в легкие пострадавшего таким же образом, как и при работе по основному способу, но в этом случае в дыхательном контуре не создается давление, так как ингаляционный клапан 11 находится в открытом положении. В результате этого не происходит переключения аппарата со доха на выдох, а дыхательный газ движется в одном направлении - в сторону органов дыхания пострадавшего. Выдох при ингаляции осуществляется пассивно - за счет эластичности легких, но происходит через ингаляционный клапан в атмосферу.
