Лабораторна робота № 7 " Моделювання та аналіз режимів напруги в електричних мережах"

Мета роботи. Ознайомлення із засобами регулювання напруги для забезпечення допустимих відхилень напруги у споживачів.

1 Робоче завдання

1.1. При попередній підготовці для заданої електропостачальної системи (ЕПС), схему якої наведено на рисунку 1, необхідно:

  1. вибрати необхідні відгалуження регуляторів напруги розподільних трансформаторів ліній на напругу 10 кВ та визначити закон регулювання напруги в центрі живлення (ЦЖ).

  2. виконати розрахунки з оптимізації режим напруги за допомогою «ИВК СЭС».

1.2. У звіті мають бути представлені:

  • розрахункові схеми і їх параметри;

  • результати аналітичних розрахунків;

  • результати лабораторної перевірки;

  • висновки по кожному з експериментів.

Вихідні дані за варіантами наведено в таблицях 1-3.

Таблиця 1 – Параметри вузлів

Варіант 1

Варіант 2

Варіант 3

Варіант 4

Варіант 5

Марка трансфор­матора

Наванта­ження на стороні 0,4кВ, А

Марка трансфор­матора

Наванта­ження на стороні 0,4кВ, А

Марка трансфор­матора

Наванта­ження на стороні 0,4кВ, А

Марка трансфор­матора

Наванта­ження на стороні 0,4кВ, А

Марка трансфор­матора

Наванта­ження на стороні 0,4кВ, А

ТП1

тм-630

635,5

тм-400

403,2

тм-630

635,5

тм-400

403,2

тм-400

403,2

ТП2

тм-400

403,2

тм-630

635,5

тм-630

634,4

тм-630

634,4

тм-400

401,8

ТП3

тм-400

401,8

тм-630

636,1

тм-630

636,1

тм-630

635,9

тм-400

402,1

ТП4

тм-400

402,1

тм-400

402,1

тм-630

635,9

тм-630

636,1

тм-400

400,9

Таблиця 2. Параметри ліній (всі кабелі марки «АПвЭгП»)

Варіант 1

Варіант 2

Варіант 3

Варіант 4

Варіант 5

Переріз,

мм2

Довжина лінії, км

Переріз,

мм2

Довжина лінії, км

Переріз,

мм2

Довжина лінії, км

Переріз,

мм2

Довжина лінії, км

Переріз,

мм2

Довжина лінії, км

ЦЖ-РП

120

1,7

120

1,7

120

1,7

120

1,7

120

1,7

РП-ТП1

50

0,580

50

0,580

50

0,580

50

0,580

50

0,580

ТП1-ТП2

50

0,370

50

0,370

50

0,370

50

0,370

50

0,370

ТП2-ТП3

50

0,450

50

0,450

50

0,450

50

0,450

50

0,450

ТП3-ТП4

50

0,420

50

0,420

50

0,420

50

0,420

50

0,420

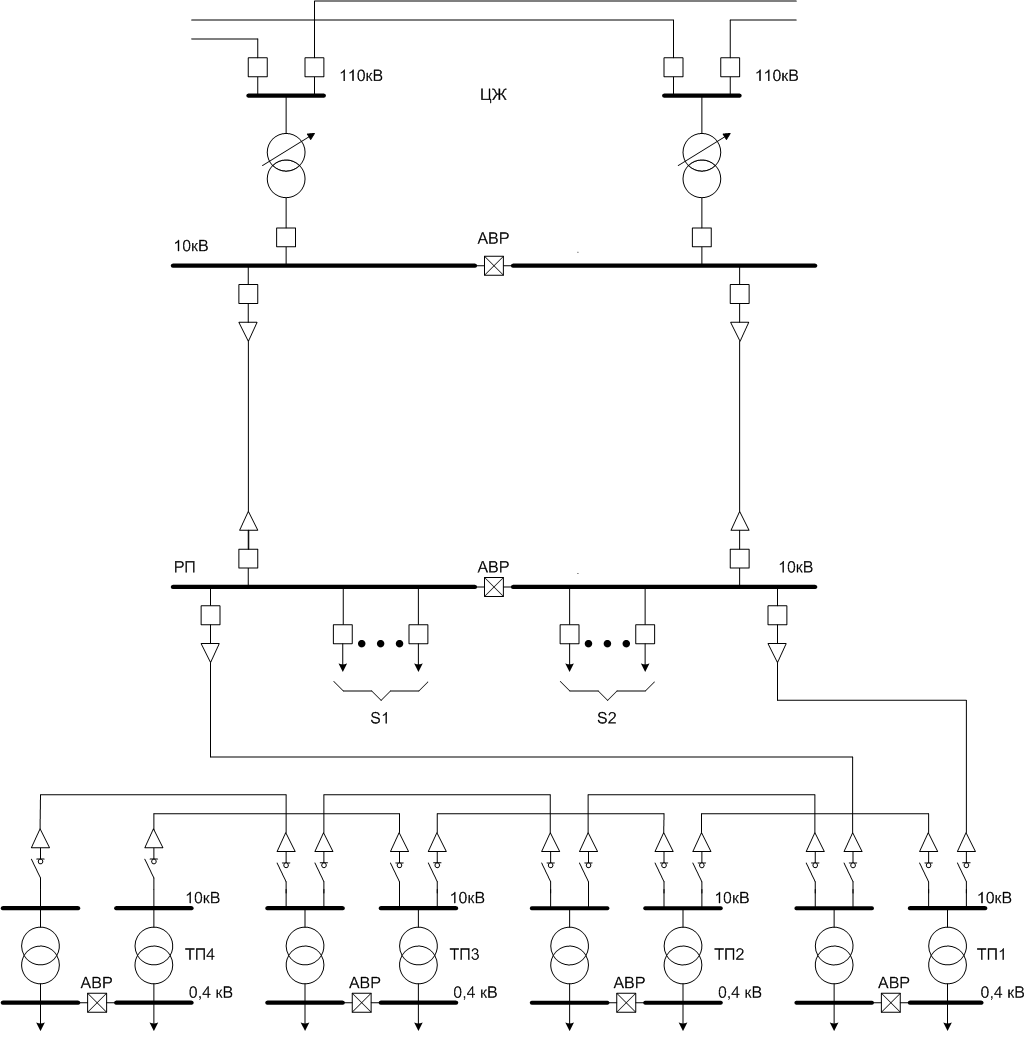

Рисунок 1 - Схема електропостачання
