2. Электромагнитные контакторы и пускатели
Э

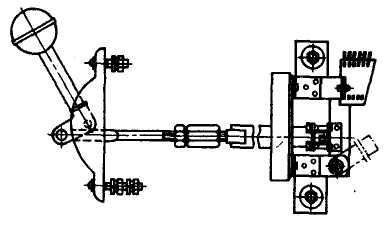

Рис. 3.4.5. Рубильник
с рычажным приводом

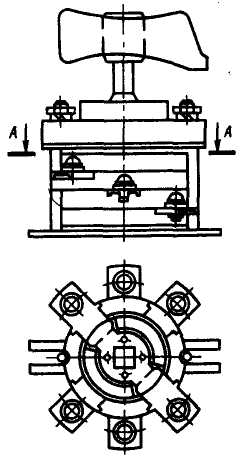

Рис. 3.4.6. Пакетный
выключатель типа ПВМ
Рис. 3.4.7. Патрон
плавкого предохранителя типа ПР

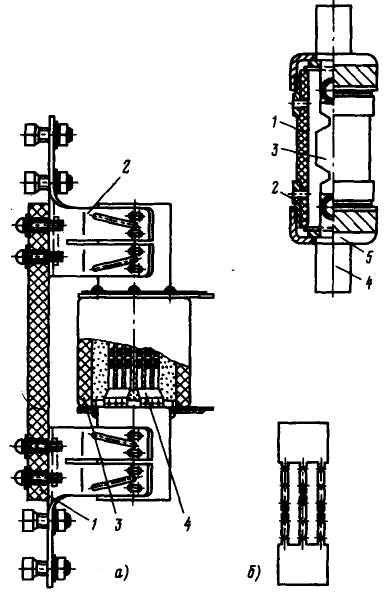

Рис. 3.4.8. Кварцевый
предохранитель типа ПН-2 (а) и плавкая
вставка (б)
Контакторы рассчитаны на частые включения и отключения - до нескольких тысяч операций в час.
Магнитные пускатели. Такое название получили трехполюсные контакторы переменного тока с пристроенными в фазах тепловыми реле для защиты электродвигателей от перегрузки недопустимой продолжительности. В магнитных пускателях предусматривается также нулевая защита, предотвращающая самопроизвольное включение пускателя при восстановлении исчезнувшего напряжения. Магнитные пускатели предназначены для работы в категории применения АС3.
Электрическая
схема магнитного пускателя и его
конструкция показаны на рис. 3.4.4. При
нажатии кнопки «пуск» ВСС подается
питание в катушку пускателя YAT
через размыкающиеся контакты тепловых
реле KSA1
и KSA2
и кнопку «стоп» ВСТ. Якорь 2 электромагнита
1 притягивается к сердечнику 3. При этом
неподвижные контакты 4 замыкаются
подвижным контактным мостиком 5. Нажатие
в контактах обеспечивается пружиной
6. Одновременно замыкаются блок-контакты
KB,
шунтирующие к

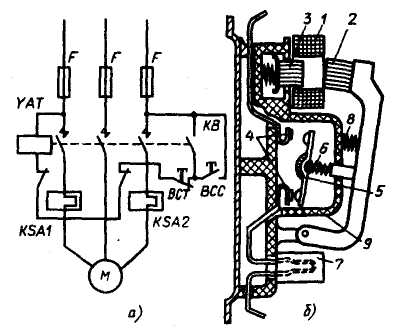

Рис. 3.4.4. Магнитный
пускатель: а - электрическая схема; 6 -
конструкция
Выбор контакторов и магнитных пускателей производится в соответствии со сказанным выше по номинальному напряжению, номинальному току и категории применения. Проверки на электродинамическую и термическую стойкость не требуется.
3.Неавтоматические выключатели
Назначение неавтоматических выключателей переменного и постоянного тока до 1 кВ: 1) изолировать отдельные части установки, участки сети от напряжения для безопасного ремонта; 2) включать и отключать электрические цепи в нормальных режимах при рабочих токах, не превышающих 0,2-1,0 номинального тока выключателя (в зависимости от конструкции).
Операции включения и отключения выполняются только вручную с помощью простейших рычажных приводов. Неавтоматические выключатели не участвуют в защите цепей при перегрузках и КЗ. Дугогасительные устройства, как правило, отсутствуют.
Выключатели рубящего типа, получившие название рубильников, выполняют для напряжений до 660 В переменного тока (двухполюсными и трехполюсными) и до 440 В постоянного тока (двухполюсными и однополюсными). Номинальные продолжительные токи находятся в пределах от 100 до 5000 А, в некоторых случаях и выше. Номинальный ток отключения обычно меньше номинального. Исключение составляют рубильники, снабженные простейшими дугогасительными устройствами
Пакетные выключатели и переключатели. Выключатели этого типа состоят из ряда пакетов, связанных общим валом (рис. 3.4.6.). Выключатели могут быть собраны из нескольких (от двух до семи) пакетов с различным числом полюсов, коммутационных положений и с подвижными контактами различной конфигурации. В результате можно получить разнообразные схемы выключателя. Пакетные выключатели получили широкое применение вследствие компактности и простоты.
Разновидностью пакетных выключателей являются пакетно-кулачковые выключатели и переключатели типа ПКП. Они имеют более надежную контактную систему и простейшие дугогасительные устройства.
