1. Автоматические выключатели
Автоматический выключатель (автомат) – это коммутационный электрический аппарат, предназначенный для проведения тока цепи в нормальных режимах и для автоматического отключения электроустановок при возникновении токов короткого замыкания и перегрузок, чрезмерного понижения напряжения питания, изменения направления мощности и т.п. Возможно использование автомата также для нечастных коммутаций номинальных токов нагрузки (6-30 раз в сутки).
К
Рис.

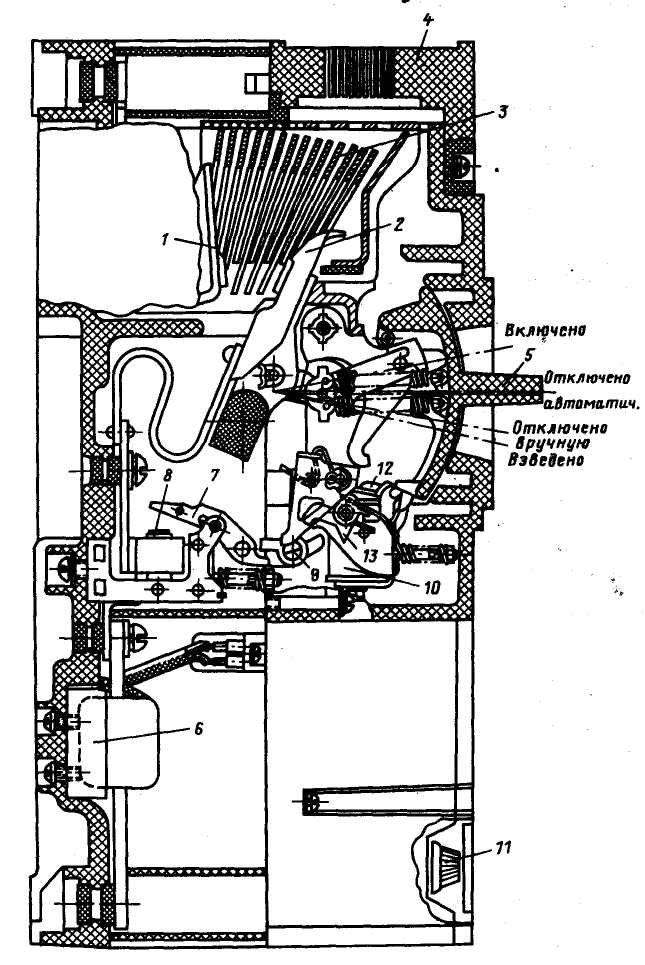

3.8.1. Автоматический выключатель
переменного тока типа A37Q0
660 В, 160 А
Рис.

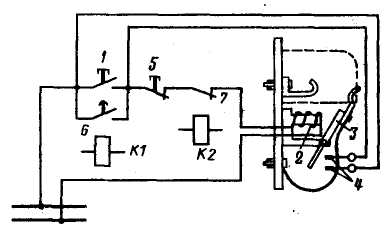

3.8.2. Схема управления контактором
переменного тока
Рис.

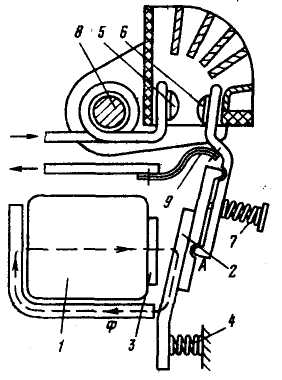

3.8.3. Контактор постоянного тока
рычажно-поворотного типа
автомат должен обеспечить многократное отключение предельных токов короткого замыкания, после чего должен быть пригоден для длительного пропускания номинального тока; автомат должен иметь малое собственное время отключения в зоне токов короткого замыкания; в автомате должны быть устройства, сокращающие зону выхлопа нагретых и ионизированных газов в процессе гашения дуги; автомат должен иметь регулировку тока срабатывания и (или) времени срабатывания для построения селективно действующей защиты; автомат должен обеспечивать удобства монтажа и доступа по обслуживанию. Включение и выключение автомата может производиться вручную, электродвигательным или электромагнитным приводом.
При перегрузках и токах короткого замыкания отключение выключателя производится независимо от того, удерживается ли рукоятка управления во включенном положении.
КОНСТРУКЦИЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ
Автоматические выключатели состоят из следующих основных узлов: контактной системы; дугогасительной системы; расцепителей; механизма управления; механизма свободного расцепления.
В зависимости от способа установки автоматы делятся на стационарные и выдвижные, а в зависимости от типа присоединения - на автоматы с передним, задним или комбинированным присоединением
Автоматические выключатели переменного и постоянного тока представляют собой силовые выключатели с встроенными релейными устройствами прямого действия, получившими название расцепителей.Наибольшее применение в распределительных сетях промышленных предприятий и системах собственных нужд электростанций получили автоматические выключатели серии А-3700 для напряжений до 660 В переменного тока и до 440 В постоянного тока с номинальным током от 160 до 630 А. Эти выключатели выполняют двух типов, а именно: а) токоограничивающие с электромагнитными расцепителями мгновенного действия; б) селективные с расцепителями, характеристики времени срабатывания которых имеют зависимую и независимую от тока части.
Устройство автоматического выключателя переменного тока типа А-3700 с номинальным напряжением 660 В и номинальным током 160 А показано на рис. 3.8.1. Корпус выключателя изготовлен из прочной пластмассы. Между полюсами предусмотрены изолирующие перегородки. Основные части выключателя обозначены цифрами: 1 - неподвижный и 2 - подвижный контакты с напаянными металлокерамическйми накладками; 3 - стальные пластины с вырезами; 4 - пламегаситель; 5 - рукоятка для ручного управления; 6 - трансформаторы тока; 7 - якорь расщепителя мгновенного действия; 8 - сердечник; 9 - отключающая рейка; 10 - катушка независимого разделителя; 11 – ручка для регулирования уставок; 12 - независимый расцепитель; 13 - боек.
