2.6 Measure system ( Система автоматичного вимірювання)
Осцилограф показує залежність напруги від часу і тестує отримані форми хвилі. Тут є scale (масштаб), Cursor (курсор) and auto measure modes (режими авто вимірювання)
2.6.1 Scale Measurement
Цей метод дозволяє робити швидку, візуальну оцінку. Наприклад, ви можете подивитися на амплітуду сигналу і визначити, що це трохи більше 100 мВ. Ви можете зробити прості вимірювання шляхом підрахунку задіяних великих і дрібних поділок сітки і помножити на коефіцієнт масштабування. Наприклад, якщо ви нарахували п'ять основних вертикальних поділок сітки між мінімальним і максимальним значеннями сигналу і знаєте, що масштабний коефіцієнт 100 мВ / поділку, то ви можете легко розрахувати всі значення напруги наступним чином: 5 поділок x 100 мВ/под = 500 мВ
2.6.2 Cursor Measurement
На рисунку 2-16 відображена кнопка Cursor (курсор) на передній панелі меню .
Натисніть кнопку "CURORS", щоб показати меню "Cursor".
Кнопка Cursors
Рисунок 2-16
Таблиця 2-5 Functional Функції меню Cursor (Курсорні вимірювання)
Опції |
Установки |
Коментарі |
Type |
Voltage Time off |
Вибір і вдображення курсору вимірювання; Select and display the measure cursor; Voltage вимірює амплітуду і Time вимірює час and частоту |
Source |
CH1 CH2 MATH REFA REFB |
Вибір сигналу, який буде вимірюватися курсором
|
Curl
|
|
Оберіть Cur 1 і поверніть універсальну ручку для регулювання Cur 1 |
Cur2
|
|
Оберіть Cur 2 і поверніть універсальну ручку для регулювання Cur 2 |

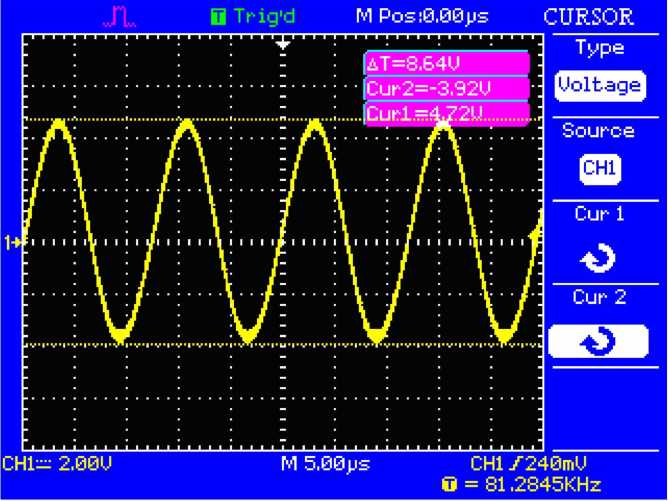

Рисунок
2-17
Цей метод дозволяє проводити вимірювання шляхом переміщення курсорів, які завжди з'являються в парах, і читання їх числових значень з показаних результатів. ■ Курсор Voltage: Курсор Voltage відображаються у вигляді горизонтальних ліній на екрані і вимірюють вертикальні параметри. ■ Курсор Time: Час курсори відображаються у вигляді вертикальних ліній на екрані і вимірюють горизонтальні параметри. ■ Cursor Moving (Переміщення курсору): Використовуйте "універсальну" ручку для переміщення курсора 1 і курсора 2. Вони можуть переміщатися , коли функція їх переміщення вибрана в меню, екрану.
■ Рівень і виділення зчитування в інкременті: Вертикальна чутливість повинна відповідати на сигнали, які використовуються для математичних операцій. Якщо вони не збігаються, і ви використовуєте курсори для вимірювання сигналу результуючих математичних операцій , ділення є модулем результату математичних операцій.
2.6.3 Auto Measurement

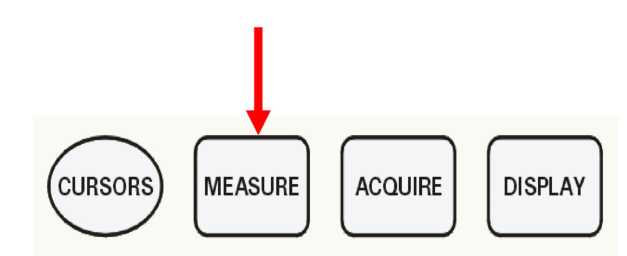

"MEASURE": Кнопка функції автоматичного вимірювання
Кнопка автоматичного вимірювання
Рисунок 2-18
Коли Ви обираєте автоматичне вимірювання, осцилограф робить всі розрахунки за вас. Оскільки вимірювання використовує точки запису сигналу, вони точніші, ніж координатна сітка чи курсор вимірювань. Натисніть кнопку 'MEASURE' для автоматичного тестування. Є доступні 11 типів вимірювань. На екрані за раз можна відобразити тільки 5 тирів.

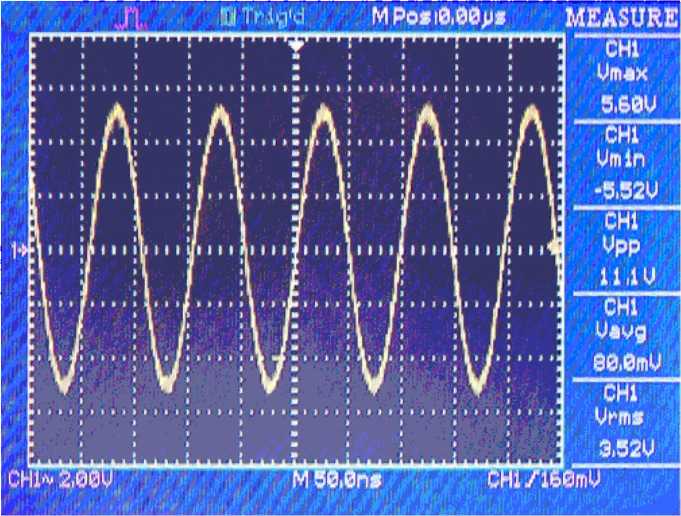

Voltage Measure(Вимірювання напруги) : MAX, Min, Peak-Peak, Average, Vrms.
Рисунок 2-19
■ Time Measure (Вимірювання часу): Час зростання, Час спадання, Частота, Cyc RMS ширина позитивного імпульсу, ширина негативного імпульсу.
Рисунок 2-20
Таблиця 2-9 Опис типів вимірювань:
Тип вимірювань |
Опис |
Vmax |
Vmax досліджує всі 2500 точок сигналу і показує максимальне значення
|
Vmin |
Vmax досліджує всі 2500 точок сигналу і показує мінімальне значення
|
Vpp |
Vpp Обчислює абсолютну різницю між максимальними та мінімальними значеннями (піками) всього сигналу
|
Vavg |
Вираховує середнє арифметичне значення напруги в записаному сигналі |
Vrms |
Розраховує реальні виміри RMS першого повного циклу сигналу |
Rise |
Вимірювання тривалості між 10% і 90% першого наростаючого фронту сигналу |
Fall |
Вимірювання тривалості між 10% і 90% першого спадаючого фронту сигналу. |
+ Width |
+ Вимірювання по тривалості між першим наростаючим фронтом і наступним спадаючим фронтом на рівні 50% сигналу. |
- Width |
- Вимірювання по тривалості між першим спадаючим фронтом і наступним зростаючим фронтом на рівні 50% сигналу. |

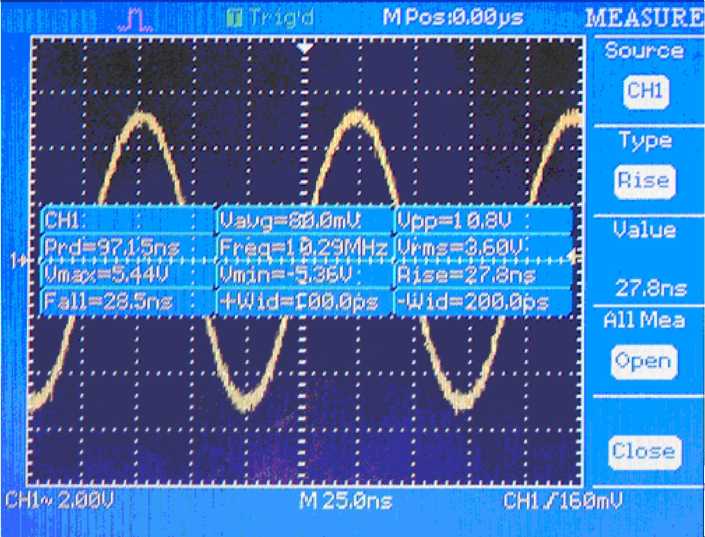

Меню "Всі вимірювання" має варіант "All measurements", і можна використовувати цю опцію для відображення всіх одинадцяти варіантів вимірювання на екрані одночасно.
Рисунок 2-21
