2.3.3 Coupling (з’вязок)
Використання опції "Coupling" дозволяє впевнитись, який сигнал проходить через ланцюг живлення. Адже корисним є отримання стійкої хвилі. Щоб використати запуск по з’вязку, треба натиснути кнопку " TRIGGER" (запуск) і вибрати " Edge" (по фронту) чи "Pulse" (імпульсний) запуск. Потім вибрати опцію "coupling".
2.3.4 Position (положення)
Горизонтальне управління позицією встановлює час між позицією значення і центром екрану. Можна налаштувати горизонтальний контроль Положення для перегляду даних про сигнал перед запуском (початкове положення), після запуску, або деякі з кожного з них. При зміні горизонтального положення сигналу, фактично ви змінюєте час між тригером і центром дисплея. (Це як рухати сигнал вправо або вліво на дисплеї.)
2.3.5
Slope & Level

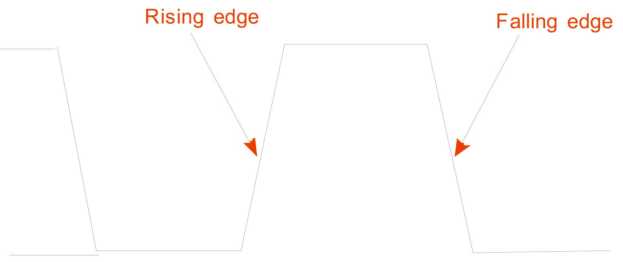

Контроль по Нахилу і Рівню дозволяє визначити значення. Опція Slope (Тільки для типу запуску по фронту Edge) визначає чи буде осцилограф визначати значення точок зростаючого або спадаючого фронту сигналу.
Рисунок 2-7
Примітки:
• Натисніть кнопку SINGLE, якщо потрібно, щоб осцилограф зареєстрував тільки одну форму хвилі і зупинився.
• Зміни запуску по зв’язку змінюють тільки сигнал на самій системі запуску. Це не впливає на пропускну здатність чи на зв'язок сигналів відображених на екрані.
•Нормальна синхронізація завжди відбувається по негативних імпульсах. Якщо відеосигнал має позитивні імпульси, тоді використовується протилежне інвертування.
2.4 Acquiring Signals system ( Система цифрової обробки даних)

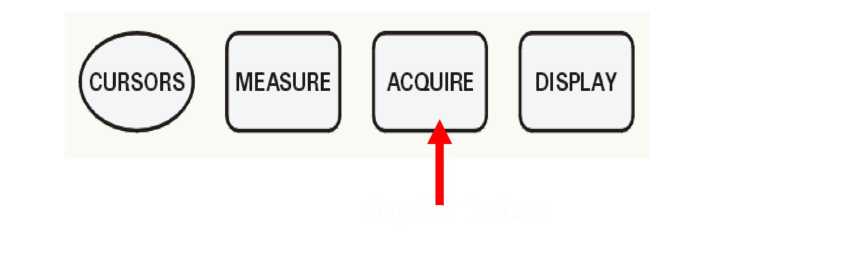

Показана на рисунку 2-8 кнопка "ACQUIRE" призначена для цифрової реєстрації сигналів і знаходиться в полі Menu.
Кнопка цифрової реєстрації сигналів
Рисунок 2-8
Таблиця 2-6 Функції реєстрування сигналів
Опції |
Установки |
Коментарі |
Sampling |
|
Використовується для вибірки і точного відображення великої частини сигналу |
Peak Check |
|
Виявлення шуму і зменшення можливості спотворень. Використовуйте, щоб запобігти накладанням через дискретизацію. |
Average |
|
Використовується для зниження випадкового або невиправленого шуму в показаному сигналі. |
Averages |
4 16 32 64 128 256 |
Вибір числа усереднень (середнього значення) |
Mode |
Real time Equ time
|
Встановлює форму вибірки Режим вибірки реального часу Режим еквівалентної вибірки |
Коли Ви отримуєте сигнал, осцилограф перетворює його в цифрову форму і виводить на екран форму хвилі. Режим реєстрації як цифровий сигнал оцифровується і при реєстрації установки основно часу впливають на відрізок часу і рівень деталізації.
■ Sampling: У цьому режимі збору, осцилограф дискретизує сигнал в рівномірні інтервали для побудови хвилі. Цей режим точно представляє сигнали по часу.
Переваги: Ви можете використовувати цей режим, щоб зменшити шум.
Недоліки: Цей режим не реєструє швидкі зміни сигналу, які можуть виникнути між вибірками, що може призвести до згладжування можливих вузьких імпульсів, які будуть недоступні. У цих випадках, Ви повинні використовувати режим Peak Detect для отримання даних.
Рисунок 2-9 Режим Sampling
■ Peak Detect: Режим Peak Detect відслідковує максимальні і мінімальні значення сигналу. З зареєстрованих точок знаходить найвищі і найнижчі точки.
Переваги: Таким чином осцилограф може отримати і відобразити вузькі імпульси, які могли бути втрачені в режимі реєстрації Samplе.
Недоліки: Шум в цьому режимі буде здаватися вищим.
Рисунок 2-10 Режим Peak Detect mode
■ Average (середнє значення): Осцилограф отримує декілька форм хвиль, робить їх середнє значення і виводить на екран результуючу форму хилі.
Переваги:Можна використовувати цей режим для зменшення випадкових перешкод
Рисунок 2-11 Режим Average
■ Equivalent Time Sampling (Режим еквівалентної вибірки (повторної вибірки): може досягти до 20 пс горизонтального дозволу (що еквівалентно 50Гвиб/сек.) Цей режим добре підходить для спостереження періодичних сигналів.
■ Real Time Sampling (Режим вибірки реального часу): ця серія осцилографів має номінальну частоту вибірки в режимі вибірки реального часу до 1Гвиб/сек.
■ Кнопка "RUN/STOP": Натисніть кнопку RUN/STOP, щоб осцилограф приймав сигнали безперервно. При повторному натисканні кнопки, прийом припиняється.
■ Кнопка"SINGLE": Натисніть кнопку "SINGLE"і тоді осцилограф прийме тільки один сигнал, і зупиниться.
При кожному натисканні кнопки SINGLE осцилограф отримує іншу форму хвилі. Після виявлення сигналу осцилограф завершує прийом.
При натисканні на кнопку RUN/STOP чи SINGLE, щоб почати прийом сигналів, осцилограф проходить наступні кроки:
1. Збір достатніх даних, щоб заповнити частину запиту форми хвилі зліва від зони запуску. Це також називається передустановкою запуску.
2. Триває збір даних під час очікуваного запуску.
3. Виявляє умови запуску.
4. Продовжує отримувати дані до поки запис сигналу не заповниться повністю.
5. Відображає новий отриманий сигнал.
■ Base time (Основний час): осцилограф оцифровує сигнали, набуваючи значення вхідного сигналу в дискретних точках. Основний час дозволяє вам контролювати, як часто значення оцифровані. Для налаштування основного часу для горизонтального масштабу, який підходить для вашої мети, потрібно використовувати ручки SEC / DIV.
■ Time Domain Aliasing (Область часового спотворення): Спотворення відбувається коли осцилограф не всигає вибрати швидке значення сигналу, щоб побудувати точний запис сигналу. Коли це відбувається, осцилограф відображає форму хвилі з частотою сигналу нижчою, ніж реална на вході, чи на запуску або дисплеї.
Реальний ВЧ-сигнал
Отриманий НЧ-сигнал спотворений
Точки вибірки
Рисунок 2-12
