2.3Trigger System (Меню запуску)
В меню Запуску розташовані 3 кнопки і одна ручка "LEVEL".

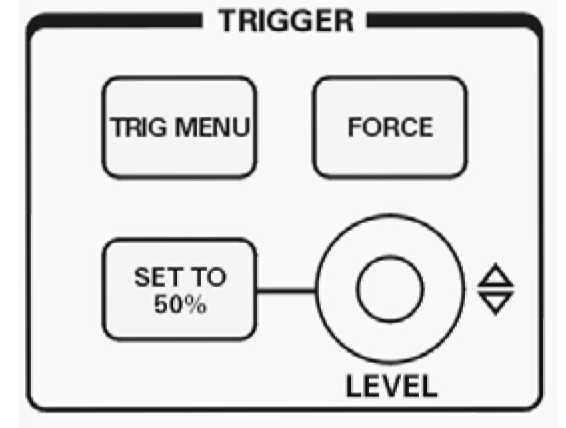

Рисунок 2-5
■Ручка "TRIG MENU": натисніть ручку "TRIG MENU", щоб вивести на екран Меню Запуску.

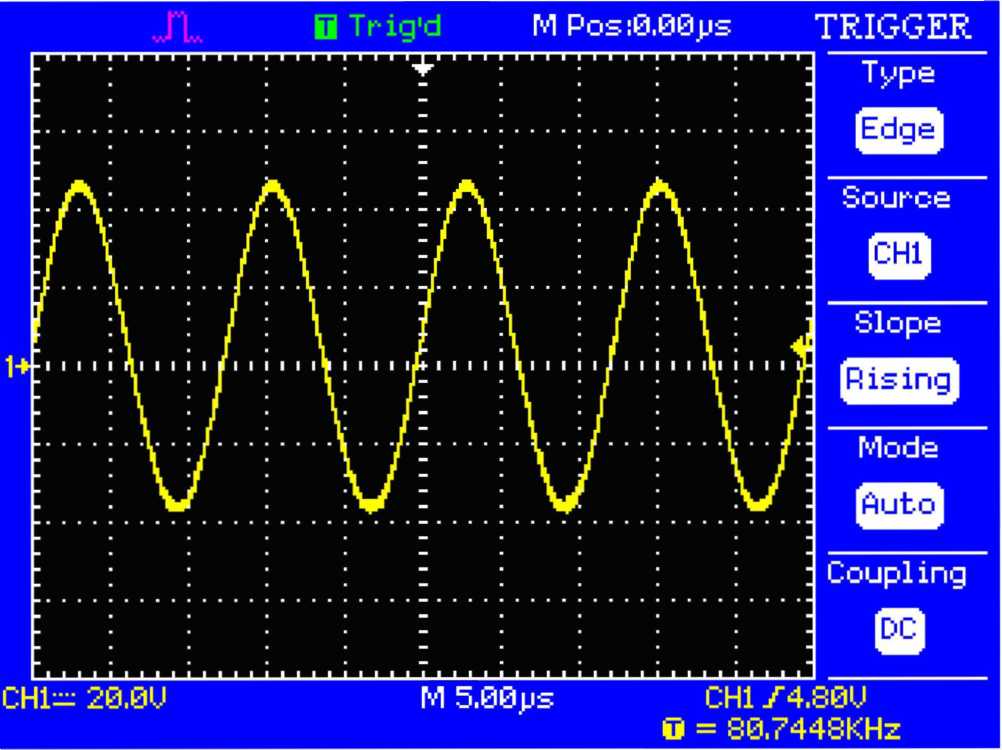

Рисунок 2-6
■ Ручка"LEVEL"(Рівень): встановлює рівень запуску, натискання на ручку приводить до встановлення нульового рівня запуску.
■ Кнопка "SET TO 50%": використовується, щоб швидко стабілізувати форму хвилі. Осцилограф може встановити Trigger Level (Рівень запуску), щоб автоматично визначити значення максимального і мінімального рівня напруги.
■Кнопка "FORCE": використовується, щоб завершити збір форми сигналів струму, осцилограф примусово виконує умови запуску.
2.3.1 Signal Source (Джерело сигналу)
Ви можете використовувати опції Trigger Source (сигнал джерела), щоб вибрати сигнал, який осцилограф буде використовувати в якості тригера. Джерелом може бути будь-який сигнал, який подається на канал BNC, на EXT TRIG BNC або на лінію змінного струму (AC) (Доступно тільки для граничних сигналів (triggers) ).
2.3.2 Типи запуску
Наявні 3 типи запуску: по фронту, по відеосигналу, імпульсний.
Edge Trigger (Запуск по Фронту): виконується при виявленні точки з заданим рівнем на заданому (зростаючому чи спадаючому) фронті сигналу.
Таблиця 2-3 Режими запуску:
Опції |
Установки |
Пояснення |
Type |
Edge |
Запуск по фронту, коли вхідний сигнал перетинає вибраний рівень напруги у вибраному напрямку |
Source |
CH1 CH2 |
Включає запуск каналів з відображенням сигналів, які подаються на них |
EXT |
Не відображає сигнал запуску; опції Ext використовує сигнал, підключений до EXT TRIG на передній панелі BNC і дозволяє викликати діапазон рівня -2, 4 В до 2,4 В |
|
EXT/5 |
Те ж, що і опція Ext, але послаблює сигнал в п'ять разів, і дозволяє виміряти в діапазоні +12 В -12V. Розширяє діапазон рівня запуску. |
|
AC Line |
Джерело запуску – напруга мережі |
|
EXT (50Q) |
Виберіть EXT TRIG (50ft) в якості сигналу запуску |
|
Slope |
Raising Falling |
Запуск по зростаючому Raising чи спадаючому Falling фронту сигналів |
Mode |
Auto |
Дозволяє Вільно (автоматично) проводити обробку сигналу при відсутності потрібного запуску. Цей режим дозволяє регістрацію сигналу, навіть при відсутності сигналу запуску .
|
Normal |
Регістрація сигналу тільки при виконанні умов запуску. |
|
Single |
Одноразова регістрація сигналу при виконанні умови запуску і слідуючою його затримкою. |
|
Coupling |
DC |
Передає всі компоненти сигналу |
AC |
Блокує DC постійний струм і послаблює сигнали нижче 10 Гц |
|
HF Reject |
Послаблює високочастотні складові вище 80 кГц |
|
LF Reject |
Блокує DC постійну складову сигналу і послаблює низькочастотні, складові нижче 300 кГц. |
Pulse Trigger: запуск по тривалості імпульсу виконується тоді, коли приходить пусковий імпульс певної тривалості.
Таблиця 2-4 Pulse Trigger Menu (Меню запуску по тривалості):
Опції |
Установки |
Пояснення |
Type |
Pulse |
Вибір імпульсу для запуску обробки імпульсу згідно умовами запуску.
|
Source |
CH1 CH2 EXT EXT/5 EXT (50ft) |
|
When |
|
Вибір порівняння запускаю чого імпульсу з вибраним в настроках опції Pulse Width |
Set width |
20.0нс—10.0с |
Вибір цієї опції встановлює універсальне значення ширини імпульсу |
Mode |
Auto Normal single |
Вибір типу запуску; Нормальний режим найбільше підходить для видів імпульсів з дуже великою шириною |
Coupling |
DC AC HF Reject LF Reject |
|
(Тривалість
позитивного імпульсу менша,
ніж установка ширини імпульсу)
(Тривалість
позитивного імпульсу більша, ніж
установка ширини імпульсу)
( Тривалість
позитивного імпульсу рівна установці
ширини імпульсу)
(Тривалість
негативного імпульсу менша ніж
установка ширини імпульсу)
(Тривалість
негативного імпульсу більша, ніж
установка ширини імпульсу)
( Тривалість
негативного імпульсу рівна установці
ширини імпульсу)
Video Trigger (Запуск по відеосигналу): Цей режим запуску дозволяє отримати осцилограми полів чи рядків відеосигналів.
Таблиця 2-5 Фунційне меню Video Trigger:
Опції |
Установки |
Інструкція |
Type |
Video |
При вибраному запуску, потрібно встановити з’вязок системи запуску по змінному струмові (AC),тоді можна запустити відеосигнали в стандартах NTSC, PAL і SECAM. |
Source |
CHI CH2 |
Вибір вхідного джерела, з якого буде запускатися сигнал |
|
EXT EXT/5 |
Ext і Ext / 5 використовують сигнал, що подається на роз'єм EXT TRIG як джерело |
|
EXT (50ft) |
Вибирає EXT TRIG (50 ft) в якості сигналу запуску |
Polarity |
(Normal) (нормальна полярність)
(Inverted) (протилежна полярність) |
Запуск виконується по негативному синхроімпульсу
Запуск виконується по позитивному синхроімпульсу
|
Sync |
Line Num All lines Odd field Even Field |
Запуск по певному рядку Запуск по кожному рядку Запуск по непарному полю Запуск по парному полю |
Standard |
NTSC Pal/Secam |
Вибір відео стандарту для кількості синхронізації і номера рядка
|
