1.3.3 Налаштування коефіцієнта послаблення в щупах

Щупи мають різні коефіцієнти послаблення, що впливає на вертикальний масштаб сигналу. Функція перевірки щупа дозволяє пересвідчитися, що вибране значення послаблення сигналу в щупі відповідає дійсному значенні послаблення сигналу в щупі.

Натиснувши на кнопку вертикальної розгортки (наприклад CH1 в MENU), важливо вибрати значення, яке відповідає дійсному коефіцієнту послаблення певного щупа.

Примітка: По замовчуванню послаблення сигналу в щупах становить 10X.

Впевніться, що положення перемикача послаблення щупа відповідає опції щупа, вибраної осцилографі. Можливі положення перемикача 1X і 10X.

Примітка: Коли перемикач послаблення знаходиться в положенні 1X, щуп обмежує смугу пропускання осцилографа до 10 МГц. Щоб застосувати повну смугу пропусканя осцилографа, установіть перемикач в положення 10X.

1.4 Автокалібровка

Підпрограма автокалібрування дає можливість оптимізувати шлях проходження сигналу осцилографа для максимальної точності вимірювання. Можна виконувати підпрограму в будь-який час, але тільки, якщо температура зміни навколишнього середовище 5°C і вище. Щоб компенсувати шлях проходження сигналу треба від’єднати всі щупи і кабелі від вхідних з’єднувачів передньої панелі. Далі натиснути кнопку UTILITY, вибрати опцію "Do Self Cal" (Автокалібровка) і слідкувати за змінами на екрані.

Розділ 1 Опис функцій

Основні функції осцилографа:

♦ Vertical System

♦ Horizontal System

♦ Trigger System (Система запуску)

♦ Acquiring signals System (Система цифрової реєстрації сигналів)

♦ Display System (Система налаштування дисплею)

♦ Measuring waveforms System (Система вимірювання сигналів)

♦ Utility System (Система сервісного меню)

♦ Storage System (Система зберігання)

2.1 Vertical System

Показані на рисунку кнопки і ручки, які використовуються в вертикальній системі.

Рисунок 2-1

Вертикальний контроль, який має кожний канал використовується для того, щоб вивести на екран форму хвилі, виправити масштаб і позицію.

Таблиця 2-1 Функціональне меню вертикальної системи

Опції	Установки	Опис
Coupling	DC AC GND	DC передає обидва і змінний (АС) і постійний струм (DC) вхідного сигналу. AC блокує постійний струм (DC) і послаблює сигнали до значення нижче 10 МГц GND роз’єднує вхідний сигнал
Bw limit	On Off	Обмежує пропускну здатність, для зменшення відображених шумів на екрані; фільтрує сигнал для зменшення шумів і інших небажаних компонентів високої частоти
Volts/Div	Coarse (грубо) Fine (точно)	Вибирає дозвіл кнопки Volts/Div для грубої настройки в 1-2-5 кроків. Fine змінює шкалу маленькими кроками
Probe(щупи)	1X 10X 100X 1000X	Дозволяє враховувати коефіцієнт послаблення щупа (пробника), щоб гарантувати відображення на екрані реальних значень напруги
Invert	On Off	Включає інверсію сигналу Повертає до початкового виду сигналу

■ Ручка Vertical"POSITION": Використовується для того, щоб перемістити форму хвилі каналу вверх чи вниз на екрані.

■ Ручка "Volts/Div" : Використовується, щоб контролювати підсилення чи послаблення вихідного сигналу в каналі. Коли ви крутите кнопку VOLTS/DIV, осцилограф збільшує або зменшує розмір форми хвилі на екрані відносно рівня землі; Коли ви натискаєте на кнопку VOLTS/DIV, тоді є можливість переключати опцію "Volt/div" між грубою "Coarse" і точною " Fine" настройкою шкали.

■ "GND" з'єднання: Використовуйте GND зв'язку для замикання входу підсилювача каналу CH1 на землю. Ця установка відключає вхідний роз’єм осцилографа від входу підсилювача каналу 1.

■ Висока здатність: Вертикальна розгортка виводить на екран дійсне значення Volts/Div доки воно не нормалізується. Зміна грубої настройки не змінює вертикальний масштаб, поки управління VOLTS/DIV не скоректовано.

■ Видалення хвилі: Натисніть кнопку меню для каналу, щоб вивести на екран його вертикальне меню. Натисніть кнопку меню, щоб видалити форму хвилі.

Примітка:

•Вертикальні покази осцилографа прокручуються повільно вище його пропускної здатності (60 МГц, 100 МГц, 150 МГц чи 200 МГц, в залежності від моделі, чи 20 МГц, коли опція Bandwidth Limit встановлена в ON (Ввімкнено)). Тому спектр ШПФ може показати допустиме значення по частоті вище, ніж пропускна здатність осцилографа. Однак, інформація про наближене значення чи значення вище пропускної здатності не буде точною.

2.2 Horizontal System

На рисунку 2-2 показані кнопки і ручки в області Horizontal .

HORIZONTAL

Рисунок 2- 2

Таблиця 2- 2 Функціональне меню Horizontal:

Опції	Опис
Main	Показує форму сигналу
Win Zone	Два курсори описують одне вікно, горизонтальна настройка "POSITION" і "S/div" можуть налаштувати вікно
Window	Змінює дисплей так, щоб форма хвилі могла бути виведена у вікні (розширяє, щоб показати ширину імпульсу)
Holdoff	Використовуючи кнопку "universal", щоб під коректувати час затримки (sec), значення holdoff (затримки) буде показано на дисплеї.
Holdoff Reset	Скидання затримки часу до 100 нс

■ Кнопка “HORI MENU”: Натисніть кнопку "HORI MENU", щоб вивести на екран меню горизонтальної розгортки. В цьому меню можна вибрати " ON/OFF " (" Вкл\Викл " ) режим вікна. Інакше ви могли б встановити горизонтальну позицію кнопкою для точнішого зміщення.

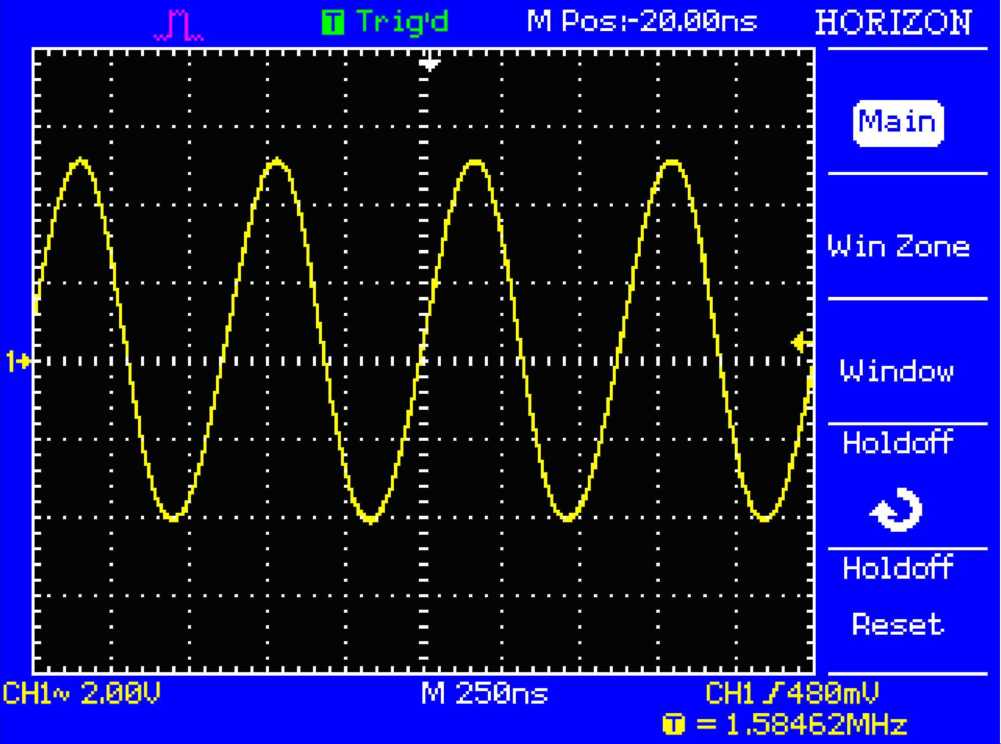

Рисунок 2-3

Вісь вертикального масштабу – рівень GND. Зчитування у верхньому правому куті, під назвою – секунди, показує нам значення горизонтальної позиції. "M" означає основне положення часу, "W "означає window time base₀. Це показано також у вигляді стрілок на вершинах координат, щоб показати вертикальну позицію.

■ Кнопка горизонтальної позиції"POSITION": використовується для того, щоб керувати позицією тригера відносно центру екрану.

■ Кнопка "S/div (Sec/div)": використовується, щоб збільшити чи зменшити форму хвилі. Якщо прийом сигналу зупинений (використовуючи кнопки RUN/STOP чи SINGLE), керування SEC/DIV розгортає чи стискає форму сигналу; Коли натиснути на кнопку "S/div", то можна занулити значення горизонтальної позиції.

■ Область Вікна: "Window Zone" використовується для того, щоб визначити певний сектор хвилі, що дає розглянути деталі. Установка основного часу вікна не може бути встановлена повільніше, ніж установка основного часу.

■ Window: Розверніть вікно, щоб охопити цілий екран.

■ Holdoff: Можна використати функцію Holdoff для того, щоб відобразити затримку складної форми. Затримка це час між моментами, коли осцилограф виявляє один імпульс і готується для виявлення іншого. Осцилограф недоступний під час функції Holdoff. Для послідовності імпульсів можна скоректувати час затримки, таким чином осцилограф робить затримку тільки по першому імпульсу з послідовності.

Рисунок 2-4

Примітка:

• Використовуйте затримку, щоб змогти стабілізувати зображення аперіодичних сигналів.
