Міністерство освіти і науки, молоді та спорту України
Харківський машинобудівний коледж
Методичні вказівки
до виконання дипломного проекту
для студентів технічних спеціальностей
(графічна частина)
Харків 2010
Міністерство освіти і науки, молоді та спорту України
Харківський машинобудівний коледж
Методичні вказівки
до виконання дипломного проекту
для студентів технічних спеціальностей
(графічна частина)
Укладачі – Лоскот Л.В. викладач вищої категорії
Тарчинська О.Я. викладач вищої категорії
Смілик Н.К. викладач другої категорії
|
Розглянуто і узгоджено на засіданні циклової комісії технології машинобудування, енергетики та креслення |
|
Протокол № ____ від _________2010 р. Голова циклової комісії ________ М.А.Стаднік |
Харків 2010
Міністерство освіти і науки, молоді та спорту України
Харківський машинобудівний коледж
Методичні вказівки
до виконання дипломного проекту
для студентів технічних спеціальностей
(графічна частина)
Укладачі – Лоскот Л.В. викладач вищої категорії
Тарчинська О.Я. викладач вищої категорії
Смілик Н.К. викладач другої категорії
|
Затверджено методичною Радою коледжу |
|
Протокол № ____ від _________2010
|
Харків 2010
ББК
УДК
Методичні вказівки до виконання дипломного проекту для студентів технічних спеціальностей (графічна частина)
Укл. Л.В. Лоскот, О.Я. Тарчинська, Н.К. Смілик.,.- Харків.: ХМК, 2010. -53с.
Рекомендовано методичною Радою Харківського машинобудівного коледжу, протокол № ____ від ________________.
Рецензенти:
ББК
© Харківський машинобудівний коледж
Зміст
Вступ 3
1 ФОРМАТИ (ГОСТ 2 301-68) 4
2 РАМКА І ОСНОВНИЙ НАПИС КРЕСЛЕНИКА (ДСТУ ГОСТ 2.104:2006) 5
3 МАСШТАБИ (ГОСТ 2.302-68) 6
4 Л І Н І Ї (ГОСТ 2.303-68) 7
5 ШРИФТИ КРЕСЛЯРСЬКІ ( ГОСТ 2.304-81) 8
6 ПОЗНАЧЕННЯ РОЗРІЗІВ, ПЕРЕРІЗІВ, ВИНОСНИХ ЕЛЕМЕНТІВ 9
7 НАНЕСЕННЯ РОЗМІРІВ (ГОСТ 2.307–68) 10
8 ПОЗНАЧЕННЯ ШОРСТКОСТІ ПОВЕРХОНЬ (ГОСТ2.309–73) 11
9 ЗОБРАЖЕННЯ РІЗЬБИ (ГОСТ 2.311-68) 13
10 СКЛАДАЛЬНИЙ КРЕСЛЕНИК (ГОСТ 2.109 – 73) 16
11 НАНЕСЕННЯ НА КРЕСЛЕНИКАХ ПОЗНАЧЕНЬ ПОКРИТТІВ, ТЕРМІЧНОЇ ОБРОБКИ (ГОСТ 2.310-68) 22
12 ЗОБРАЖЕННЯ ТА ПОЗНАЧЕННЯ ШВІВ ЗВАРНИХ З’ЄДНАНЬ (ГОСТ 2.312 – 72) 25
13 СХЕМИ 28
13.1 Схеми електричні принципові 28
14 УМОВНІ ПОЗНАЧЕННЯ НА БУДІВЕЛЬНИХ КРЕСЛЕНИКАХ 34
ДОДАТОК А 35
Болт з шестигранною головкою нормальної точності (витяг з ГОСТ7798–70) 35
ДОДАТОК Б 37
Гайка шестигранна нормальної точності (витяг з ГОСТ 5915–70) 37
ДОДАТОК В 38
Шайба (витяг з ГОСТ 11371–78) 38
Шпилька (витяг з ГОСТ 22032–76) 39
ДОДАТОК Д 40
Гвинти 40
Гвинт з циліндричною головкою ( ГОСТ 1491–80) 40
Гвинт з півкруглою головкою ( ГОСТ 17473-80) 40
Гвинт з потайною головкою ( ГОСТ 17475–80) 41
ДОДАТОК Е 42
Шпонки призматичні та пази для них (витяг з ГОСТ 23360–78) 42
ДОДАТОК Ж 43
Рифлення (витяг з ГОСТ 21474–75) 43
ДОДАТОК К 44
Діаметри та кроки метричної різьби (витяг з ГОСТ 8724–81) 44
ДОДАТОК Л 45
Центрові отвори (витяг з ГОСТ 14034–74) 45
ДОДАТОК М 46
Канавки для виходу шліфувального круга (витяг з ГОСТ 8820-69) 46
ДОДАТОК Н 48
Основні типи зварних з’єднань (витяг з ГОСТ 5264–80) 48
ДОДАТОК П 50
Приклад технологічного планування універсальної дільниці діагностування вантажних автомобілів на два пости 50
ДОДАТОК Р 51
ДОДАТОК С 52
Раціональні планування робочих місць операторів верстатів з ЧПУ 52
ЛІТЕРАТУРА 53
Вступ
Одним з головних завдань, що стоять перед навчальними закладами, є підготовка кваліфікованих фахівців, що мають глибокі теоретичні знання і практичні навички за фахом.
Молодший спеціаліст, підготовлений до професійної діяльності, повинен уміти виконувати конструкторські документи, які є складовою графічною частиною курсових і дипломних проектів.
При оформленні та виконанні креслеників і схем необхідно додержуватися правил, які встановлені стандартами Єдиної системи конструкторської документації (ЄСКД).
Основна мета посібника - надати допомогу студентам при виконанні графічної частини курсових та дипломних проектів.
В даному методичному посібнику наведені основні правила стандартів ЄСКД і довідкові дані (витяги зі стандартів), які стануть у нагоді студентам при виконанні дипломних проектів.
1 Формати (гост 2 301-68)
ГОСТ 2.301-68 встановлює формати аркушів креслеників та інших конструкторських документів. Формати аркушів визначаються розмірами зовнішньої рамки, яку виконують тонкою лінією. Позначення і розміри сторін основних форматів повинні відповідати зазначеним у таблиці 1.1.
Таблиця 1.1 – Основні формати
Позначення формату |
Розміри сторін формату, мм |
А0 |
841 х 1189 |
А1 |
594 х 841 |
А2 |
420 х 594 |
А3 |
297 х 420 |
А4 |
210 х 297 |
Допускається застосування додаткових форматів, що утворюються збільшенням коротких сторін основних форматів на величину кратну їх розмірам.
Розміри додаткових форматів як правило слід вибирати по таблиці 1.2.
Позначення додаткового формату складається з позначення основного формату і його кратності згідно з таблицею 1.2, наприклад А2х3, А4х4.
Таблиця 1.2 – Додаткові формати
Кратність |
Формат, мм |
||||
А0 |
А1 |
А2 |
А3 |
А4 |
|
2 |
1189 х 1682 |
— |
— |
— |
— |
3 |
1189 х 2523 |
841 х 1783 |
594 х 1261 |
420 х 891 |
297 х 630 |
4 |
— |
841 х 2378 |
594 х 1682 |
420 х 1189 |
297 х 841 |
5 |
— |
— |
594 х 2102 |
420 х 1486 |
297 х 1051 |
6 |
— |
— |
— |
420 х Х1783 |
297 х 1261 |
7 |
— |
— |
— |
420 х 2080 |
297 х 1471 |
8 |
— |
— |
— |
— |
297 х 1682 |
9 |
— |
— |
— |
— |
297 х 1892 |
2 Рамка і основний напис кресленика (дсту гост 2.104:2006)
На кожному кресленику виконують рамку кресленика, яка обмежує на форматі поле кресленика. Лінії рамки проводять суцільною товстою основною лінією на відстані 20 мм від лівої межі формату і на відстані 5 мм від верхньої; нижньої та правої меж (рисунок 2.1)
На кожному форматі розміщують основний напис. Основні написи виконують згідно з ДСТУ ГОСТ 2.104:2006. На аркушах формату А4 основний напис розташовують вздовж короткої сторони (рисунок 2.1а).На форматах більше А4 основний напис розташовують у правому нижньому куті кресленика (рисунок 2.1б,2.1в)

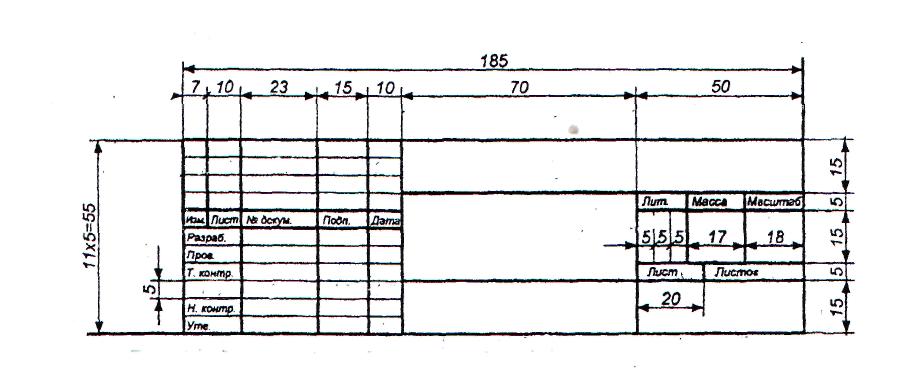

Основні написи для креслеників і схем виконують за формою 1, показаною на рисунку 2.2.

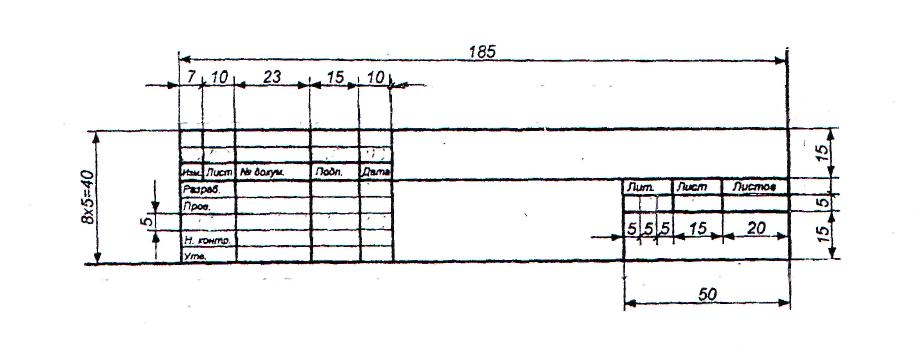

Основні написи для першого аркуша текстових документів виконують за формою 2, показаною на рисунку 2.3.

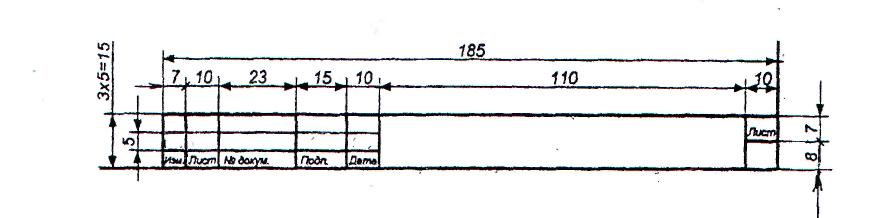

Основні написи на наступних аркушах креслеників і текстових документів виконують за формою 2а, показаною на рисунку 2.4.
