1. Неинвертирующий усилитель. Приборы и элементы Вольтметр (панель «Indicators»)
Амперметр (панель «Indicators»)

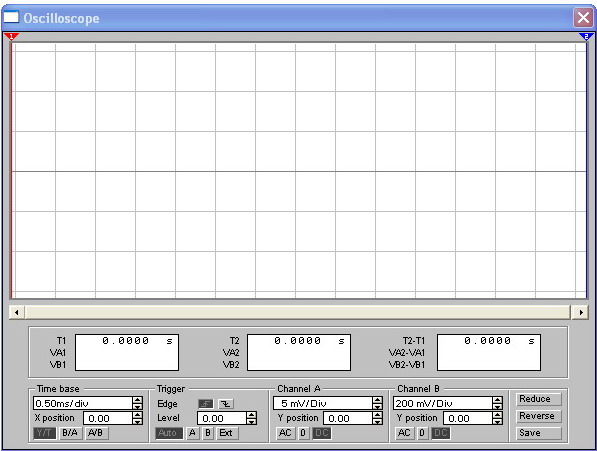

Осциллограф (панель «Instruments»)
Функциональный генератор (панель «Instruments»)
Источник питания (панель «Sources»)
ОУ LM741 (панель «Analog ICs»)
Резисторы (панель «Sources»)
Краткие сведения из теории
Коэффициент усиления схемы неинвертирующего усилителя на ОУ (рис. №5) вычисляется по формуле:
(8)
Постоянная
составляющая выходного напряжения
усилителя
определяется произведением напряжения
смещения
на коэффициент усиления схемы
:
.
(9)
Порядок проведения экспериментов
Эксперимент 1. Работа неинвертирующего усилителя в режиме усиления синусоидального напряжения.
Собрать
схему, изображенную на рис.№5. Рассчитать
коэффициент усиления напряжения
усилителя
(8) по заданным значениям параметров
компонентов схемы. Включить питание.
Измерить амплитуды входного
и выходного
синусоидальных
напряжений. Также измерить постоянную
составляющую выходного напряжения
и
разность фаз между входным и выходным
напряжением по результатам измерений
вычислить коэффициент усиления по
напряжению
усилителя.
Результаты занести в таблицу №2.
Используя значение напряжения смещения , вычисленное в разделе №1 и вычисленное теоретическое значение коэффициента усиления, вычислить постоянную составляющую выходного напряжения (9).Результаты расчета также занести в таблицу №2.

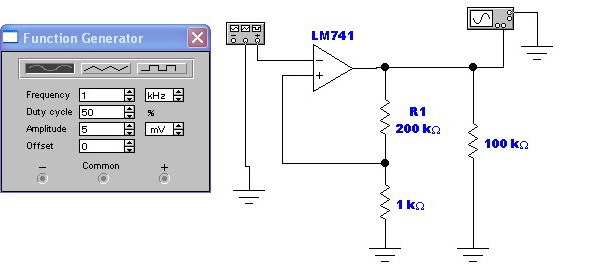

Рис.
№5
________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________
Эксперимент 2. Исследование влияния параметров схемы на режим её работы.
В схеме, приведенной на рис. №5, уменьшить значение сопротивления R1 c 200 кОм до 10кОм, амплитуду синусоидального напряжения генератора увеличить до 100 mV. Установить масштаб напряжения на входе А (channel A) осциллографа 100 mV/div, а на канале В – 500 mV/div. Включить питание. Повторить все операции эксперимента 1 при новых параметрах компонентов. Результаты занести в таблицу №2.
________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________
