3.3. Реальная диаграмма с тройной эвтектикой

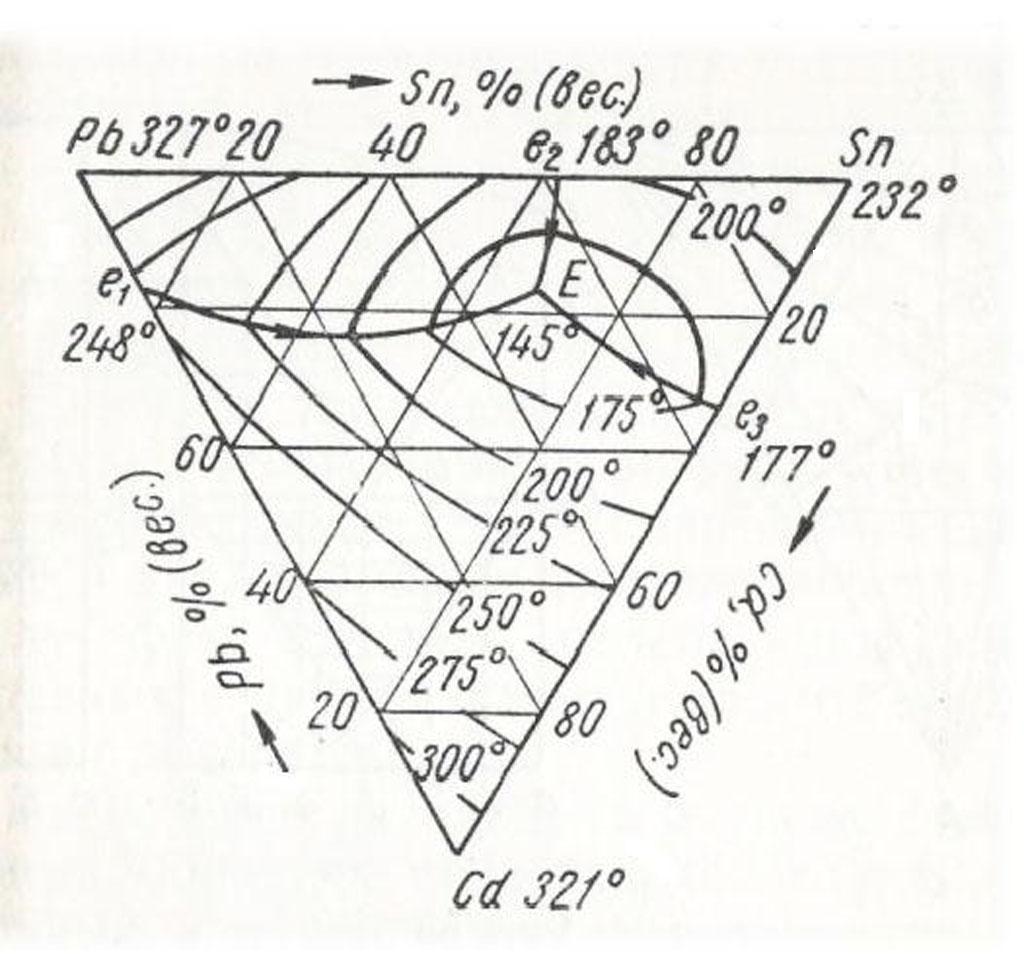

В качестве примера реальной тройной диаграммы эвтектического типа можно привести систему свинец – олово – кадмий, проекция, которой показана на рисунке.
Кривые е1Е, е2Е, е3Е представляют собой линии кристаллизации двойных эвтектик Pb + Cd, Sn + Pb, Sn + Cd. Эти кривые сходятся в точке тройной эвтектики Е (Pb + Sn + Cd), которая плавится при температуре около 145°С. Кроме кривых кристаллизации двойных эвтектик, на рисунке показаны изотермы поверхности ликвидуса через каждые 25°.
3.4. Диаграмма плавкости системы CaO – SiO2 – Al2o3

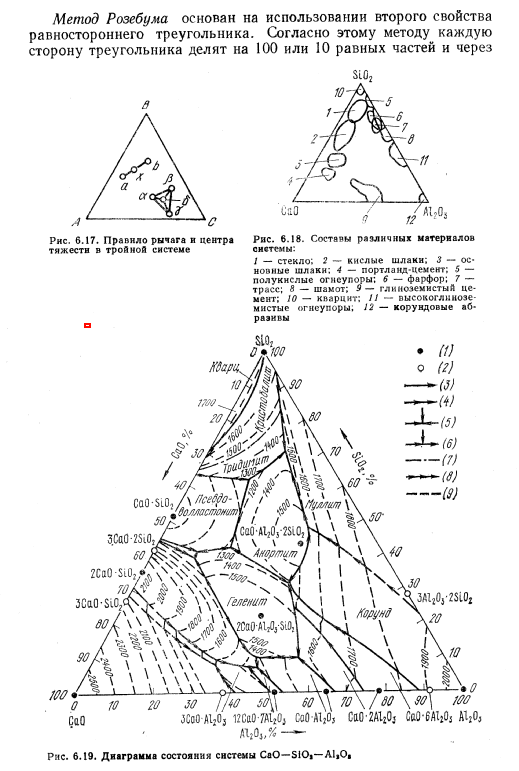

Диаграмма плавкости системы CaO – SiO2 – Al2O3 (рисунок) имеет большое значение для различных областей техники, так как компоненты системы входят в состав многих материалов.
В данной системе
имеется 5 конгруэнтно плавящихся двойных
соединений, как это следует из двойных
диаграмм состояния и 5 инконгруэнтно
плавящихся двойных соединений. Кроме
того, нужно отметить два тройных
конгруэнтных
соединения: CaO∙Al2O3∙2SiO2 – анортит и 2CaO∙Al2O3∙SiO2 – геленит. Устойчивые двойные и тройные химические соединения на диаграмме обозначены точками (1), инконгруэнтно плавящиеся соединения – точками (2). На поле диаграммы нанесены несколько типов линий. Сплошные линии с одной стрелкой обозначают линии двойных эвтектик (3). Линии с двумя стрелками (4) – линии двойных перитектик. Точки пересечения сплошных линий могут быть охарактеризованы следующим образом. Если стрелки трёх линий направлены в точку пересечения (5), то это точка тройной эвтектики. Если одна из трёх стрелок направлена от точки пересечения (6), то это точка тройной перитектики. Сплошные линии на диаграмме ограничивают области кристаллизации тех или иных соединений. Штрих-пунктирная линия (7) показывает полиморфное превращение кристобалита в тридимит, линя (8) разграничивает области расслаивания жидкости на два несмешивающихся расплава, пунктирные линии (9) являются неточно установленными (предполагаемыми). Изотермы поверхности ликвидуса на диаграмме проведены через каждые 100°.
Рассматривать процессы затвердевания расплавов в такой довольно сложной тройной диаграмме в ряде случаев затруднительно. В связи с этим диаграмму разбивают на ряд более простых (частных) треугольников. Такая процедура носит название триангуляции. При триангуляции в вершинах новых треугольников находятся конгруэнтно плавящиеся химические соединения. Элементарные треугольники позволяют свести анализ затвердевания шлаков в этой сложной системе к рассмотрению более простых случаев.
Например, если мы выделим частный треугольник волластонит – геленит – анортит, то увидим, что полученная частная тройная система ничем не отличается от рассмотренной нами выше тройной диаграммы состояния эвтектического типа. Любой состав, обозначенный фигуративной точкой внутри этого частного треугольника будет окончательно затвердевать при температуре около 1200 °С с образованием тройной эвтектики.
