Клонирование объектов

В 3D Studio Max существует несколько способов клонирования объектов. Наиболее часто используемыми являются выделение копируемого объекта или группы объектов и применение одной из команд трансформации: Move (Переместить), Rotate (Повернуть) или Scale (Масштабировать) при нажатой клавише Shift. После завершения выполнения команды происходит вызов окна Clone Options (Режимы клонирования) (рис. 19), где необходимо указать тип создаваемого объекта или группы объектов и количество копий. Всего существует три типа создаваемых при клонировании объектов:

• Copy (Копия) — новый объект, наследующий все свойства исходного: геометрию, материалы, режимы отображения и пр., однако любые изменения, которые будут произведены в дальнейшем с копией или с оригиналом, уникальны и будут применяться только к модифицируемому объекту;

• Instance (Экземпляр) — новый объект является полной копией исходного, и между ними создается двусторонняя логическая связь: любые изменения оригинала отображаются во всех его клонах, и наоборот;

• Reference (Ссылка) — новый объект является полной копией исходного, но с односторонней связью: изменения оригинала будут вызывать изменения его клонов.



Рис. 19. Определение параметров клонирования

Обратите внимание, что при создании более одного клона с трансформацией промежуточные клоны имеют средние характеристики, вычисляемые программой автоматически. Например, при создании пяти клонов с масштабированием при масштабировании указывается размер максимального или минимального из клонов, а для всех остальных клонов группы размер вычисляется автоматически.

Можно клонировать объекты непосредственно при помощи команды Clone (Клонировать) из меню Edit (Редактировать) или из контекстного меню. Данный вариант создания клонов объектов удобен, если клоны должны иметь те же координаты, что и исходное изображение.

Для освоения клонирования объектов попробуйте сделать два клона с масштабированием для созданного ранее логотипа так, чтобы в итоге изображение напоминало рис. 20.



Рис. 20. Вид изображения после клонирования с масштабированием

А теперь проведем еще один эксперимент с клонированием и попробуем создать имитацию резьбы на каменной поверхности. Вначале создайте исходные объекты: каменную плиту на основе примитива ChamferBox и заготовку для резьбы на основе примитива RingWave (рис. 21 и 22). Не забудьте выровнять объекты по центру относительно осей X и Y при помощи команды Align (Выровнять). Выделите объект RingWave01 и воспользуйтесь командой Scale (Масштабировать) при нажатой клавише Shift, создавая два клона волнообразного кольца (рис. 23). В итоге каменная плита преобразится и станет напоминать рис. 24. Конечно, для полной имитации следовало бы подобрать подходящую текстуру, но к этой задаче мы еще вернемся на одном из следующих уроков.

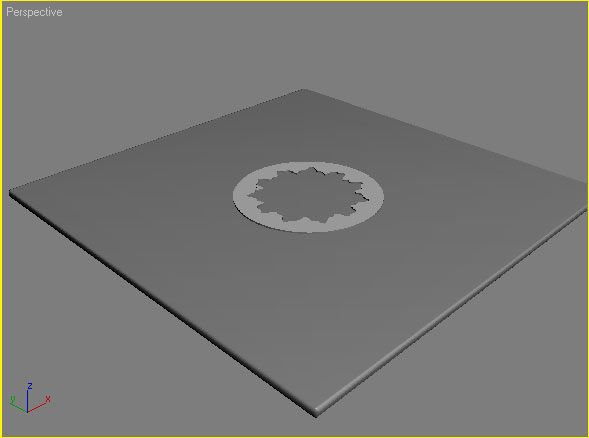

Рис. 21. Исходный вид изображения — плита и декоративная заготовка для резьбы

Рис. 22. Параметры настройки примитива RingWave

Рис. 23. Изображение в процессе масштабирования

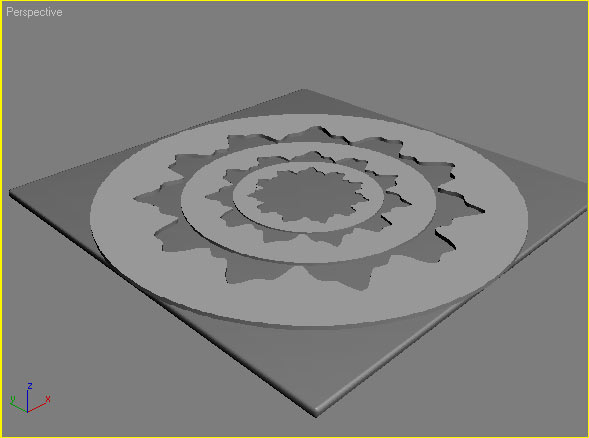

Рис. 24. Каменная плита с резьбой
