Элементы кинематических схем
Наименование |
Условное обозначение |
Подшипники скольжения и качения на валу (без уточнения типа) |
|
Муфта. Общее обозначение без уточнения типа |
|
Вал, валик, ось, стержень, шатун и т. п. |
|
Электродвигатель |
|
Передача ремнем без уточнения типа ремня |
|
Передача плоским ремнем |
|

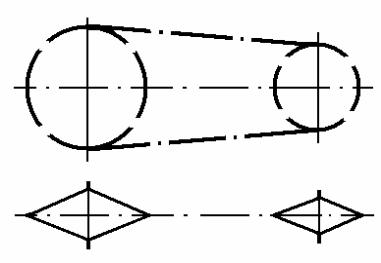

Передача клиновидным ремнем |
|
Передача круглым ремнем |
|
Наименование |
Условное обозначение |
Передача зубчатым ремнем |
|
Передача цепью, общее обозначение без уточнения типа цепи |
|
Передачи зубчатые (цилиндрические): а) внешнее зацепление (общее обозначение без уточнения типа зубьев) б) с прямыми зубьями, в) косыми зубьями |
а)
б)
|
Передачи зубчатые с пересекающимися валами, конические |
|
в)
Наименование |
Условное обозначение |

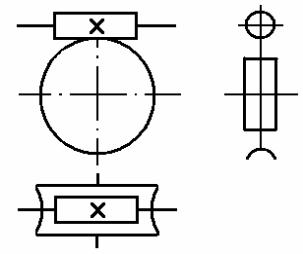

Передачи червячные с цилиндрическим червяком |
|
Передачи червячные глобоидные |
|
Задание на курсовой проект
Разработать электромеханический привод пожарной и аварийно-спасательной техники. Мощность Pвых и угловая скорость ωвых на выходном валу привода. Нагрузка с умеренными колебаниями. Номер схемы и вариант выдается преподавателем.
Вариант задания к курсовому проекту выбирается по следующей таблице:
№ по журналу |
Вариант кинематической схемы |
Вариант исходных данных |
№ по журналу |
Вариант кинематической схемы |
Вариант исходных данных |
