Государственное бюджетное общеобразовательное учреждение

Саратовской области

среднего профессионального образования

«Вольский технологический колледж»

САМОСТОЯТЕЛЬНАЯ РАБОТА СТУДЕНТОВ

ПРИ ИЗУЧЕНИИ ДИСЦИПЛИНЫ

«ИНЖЕНЕРНАЯ ГРАФИКА»

РАЗДЕЛ «ОСНОВЫ ТЕХНИЧЕСКОГО ЧЕРЧЕНИЯ»

Методические рекомендации по организации самостоятельной работы

студентов специальностей 240111, 140102, 140448, 270841

Разработаны преподавателями Ломовой З.В., Федуловой И.Н.

Вольск 2012 г.

СОДЕРЖАНИЕ

1 ОРГАНИЗАЦИЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ ПО ИНДИВИДУАЛЬНЫМ ЗАДАНИЯМ	3
2 ВАРИАНТЫ ИНДИВИДУАЛЬНЫХ ГРАФИЧЕСКИХ ЗАДАНИЙ И МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ИХ ВЫПОЛНЕНИЮ	5
2.1 Геометрическое конструирование соединений	5
2.2 Выполнение эскизов и рабочих чертежей деталей машин	10
2.3 Выполнение эскизов деталей сборочной единицы	13
2.4 Деталирование сборочной единицы	17
Приложение А. Варианты для индивидуального задания № 1	20
Приложение Б. Варианты сварного соединения	21
Учебно-методические материалы	25

1 Организация самостоятельной работы по индивидуальным заданиям

В процессе изучения дисциплины «ИНЖЕНЕРНАЯ ГРАФИКА» раздела «ОСНОВЫ ТЕХНИЧЕСКОГО ЧЕРЧЕНИЯ» каждому студенту выдаются индивидуальные задания по основным темам. Выполнение этих заданий осуществляется согласно графику самостоятельной работы в соответствии с программой дисциплины.

Задания выполняются графически на листах формата А4 и А3.

Выполненные чертежи по темам обязательно защищаются устно на занятиях и консультациях.

Выполнение и защита всех заданий, а также положительная оценка при выполнении контрольных работ являются обязательным условием допуска студента к сдаче дифференцированного зачета по дисциплине «ИНЖЕНЕРНАЯ ГРАФИКА» раздела «ОСНОВЫ ТЕХНИЧЕСКОГО ЧЕРЧЕНИЯ». Систематическая добросовестная работа студента, высокие оценки по контрольным работам и промежуточным аттестациям могут служить основанием для получения дифференцированного зачета по результатам семестра (автоматом).

2 Варианты индивидуальных графических заданий и методические указания по их выполнению

2.1 Геометрическое конструирование соединений

Лист № 1 (формат А3). Изображение стандартных крепежных деталей. Варианты индивидуальных заданий даны в Приложении А (номер варианта соответствует порядковому номеру студента в списке группы).

Вычертить: болт, гайку, шпильку, шайбу, шпонку по их действительным размерам, которые следует взять из соответствующих стандартов.

Указать размеры изображенных деталей, над изображениями надписать чертежным шрифтом соответствующие условные обозначения.

Примеры условного обозначения деталей:

Болт М2070 ГОСТ 7798–70;

Гайка 2М20 ГОСТ 5915–70;

Шайба 20 ГОСТ 11371–68;

Шпилька М2060 ГОСТ 22032–76;

Шпонка 10850 ГОСТ 23360–78.

Цифра, стоящая на первом месте в обозначении изделия, перед определяющим размером указывает на исполнение стандартной детали. Например, для гайки 2М20 цифра 2 указывает на второе исполнение детали.

Пример выполнения листа дан на рисунке 1.

Лист №2 (формат А3). Изображение разъемных соединений. Вычертить: болтовое, шпилечное (отдельно гнездо под шпильку), шпоночное, соединение труб фитингом по вариантам заданий из Приложения А.

Пример выполнения листа дан на рисунке 2.

Лист №3 (формат А3). Изображение сварного соединения.

Вычертить сборочный чертеж сварного соединения по вариантам, представленным в Приложении Б, нанести условные обозначения сварных швов. Проставить необходимые размеры. Заполнить спецификацию.

Пример выполнения сборочного чертежа сварного соединения дан на рисунке 3, спецификации – на рисунке 4.

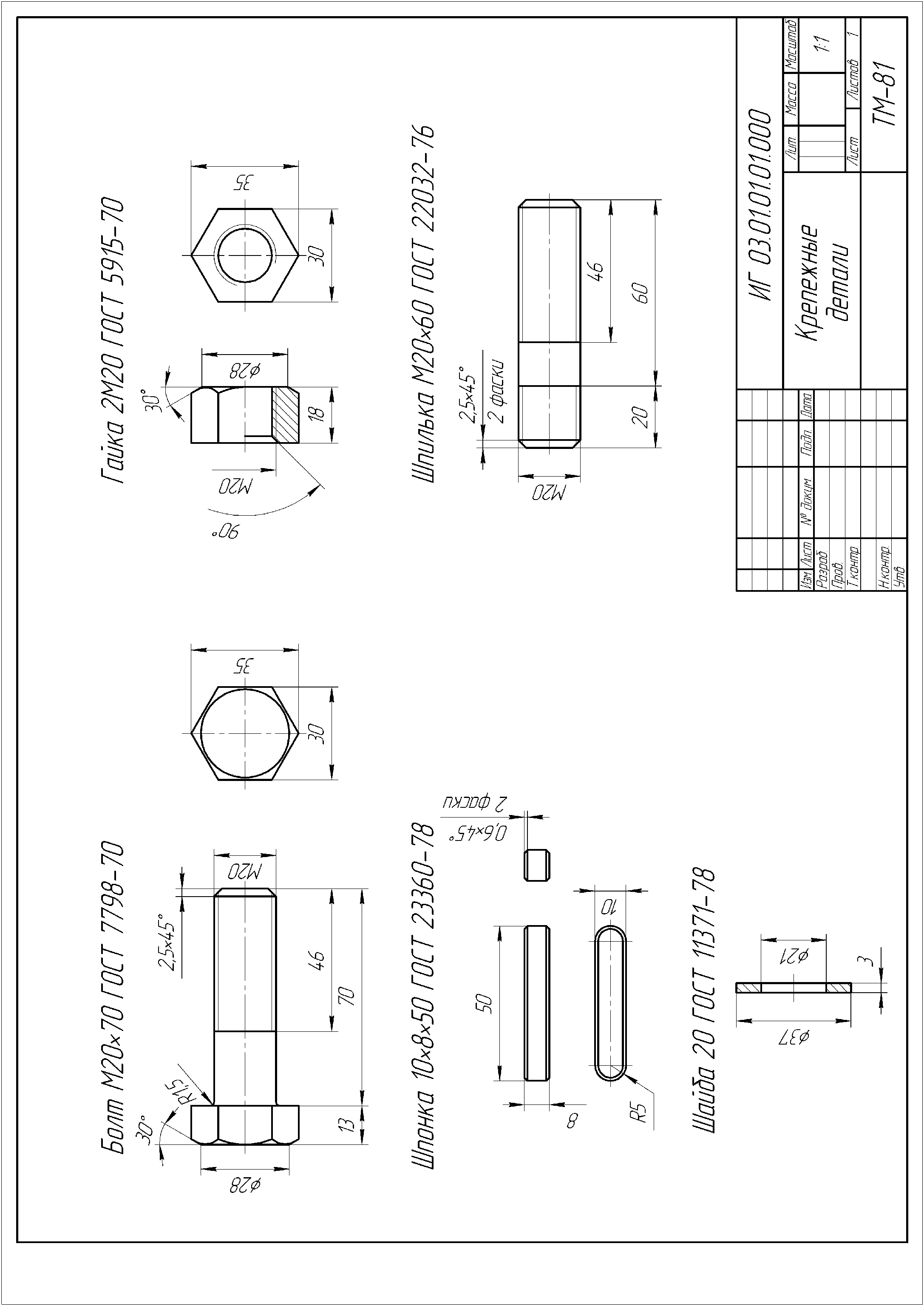

Рисунок 1 – Пример выполнения листа №1

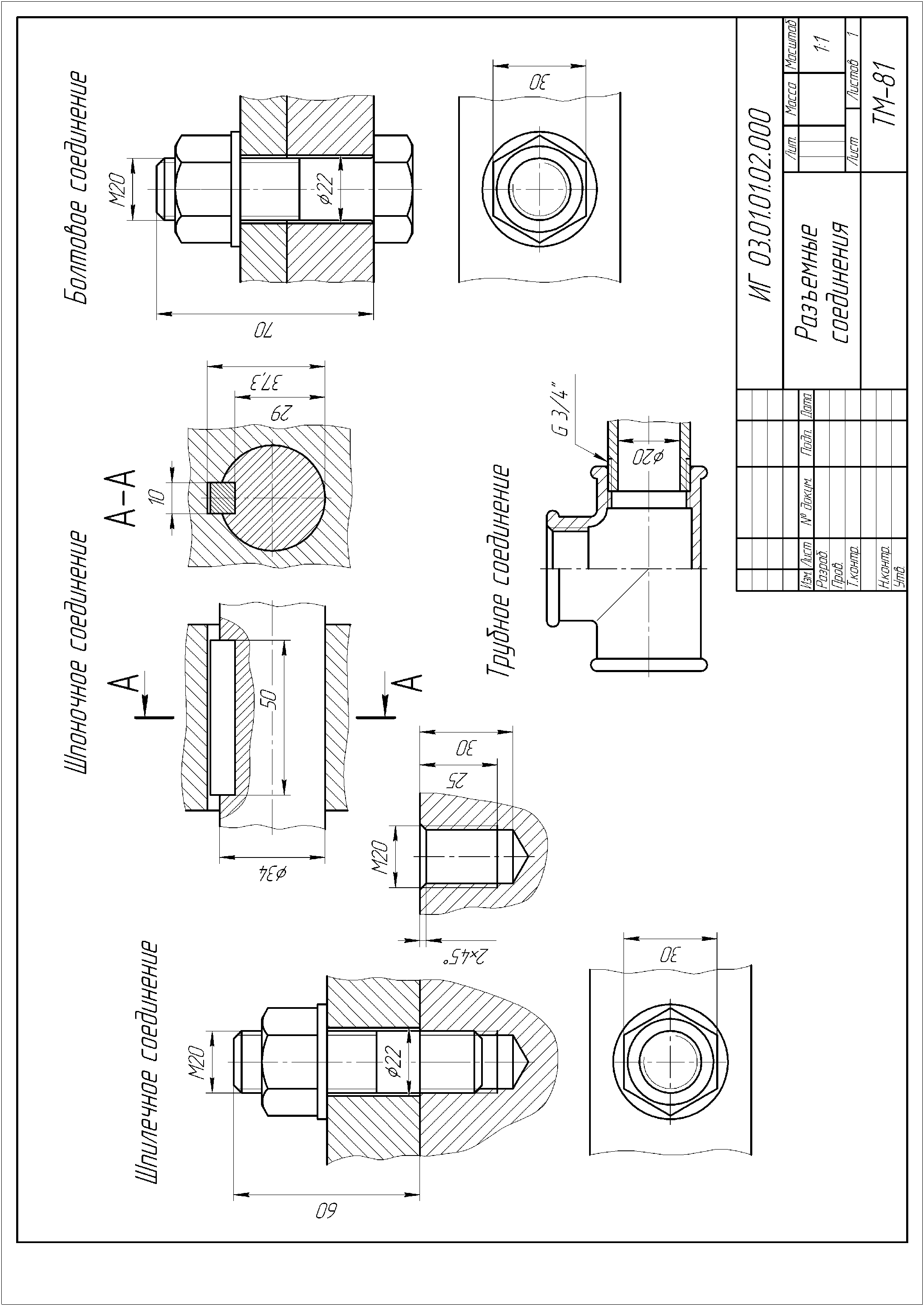

Рисунок 2 – Пример выполнения листа №2

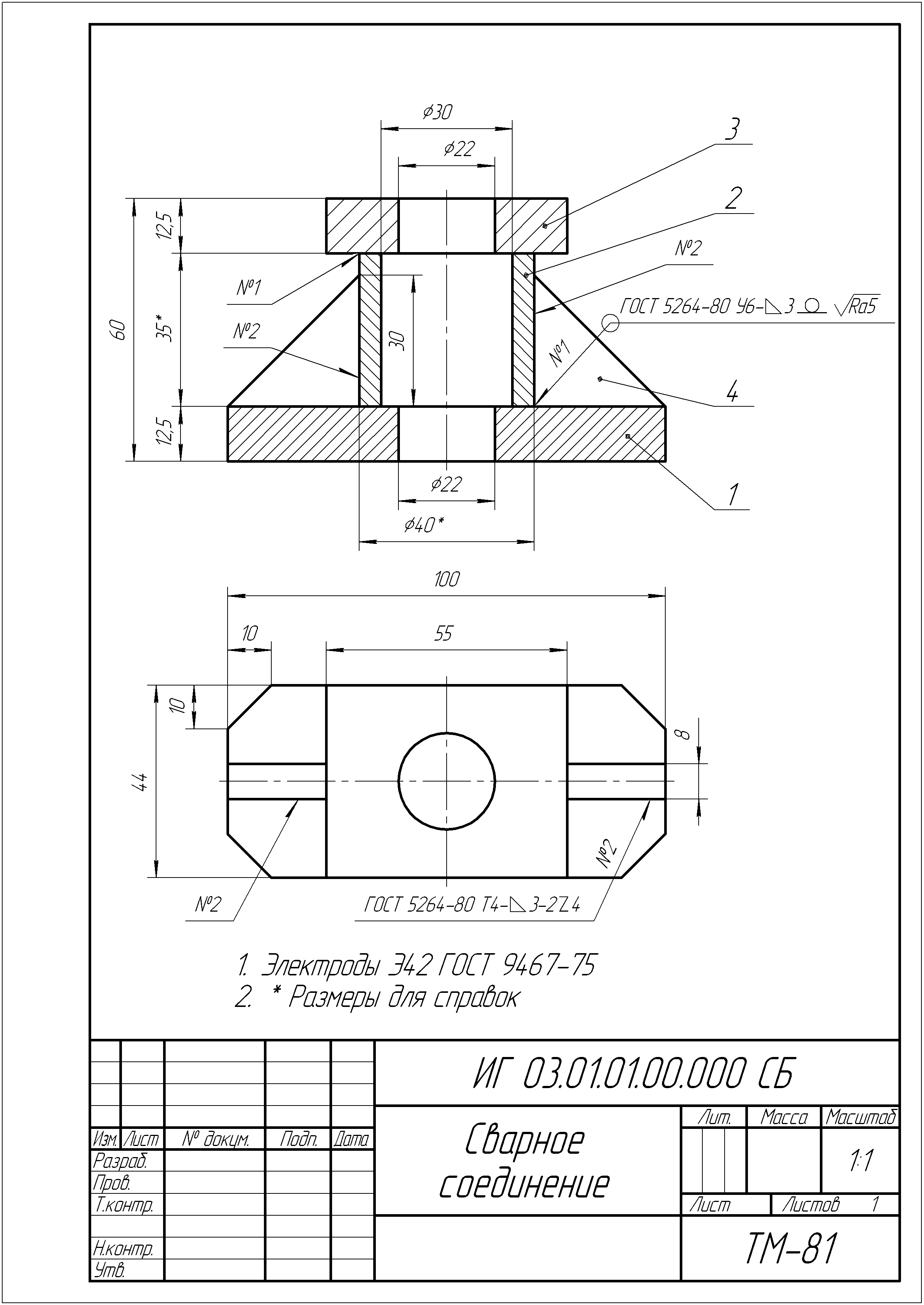

Рисунок 3 – Пример выполнения сборочного чертежа сварного соединения

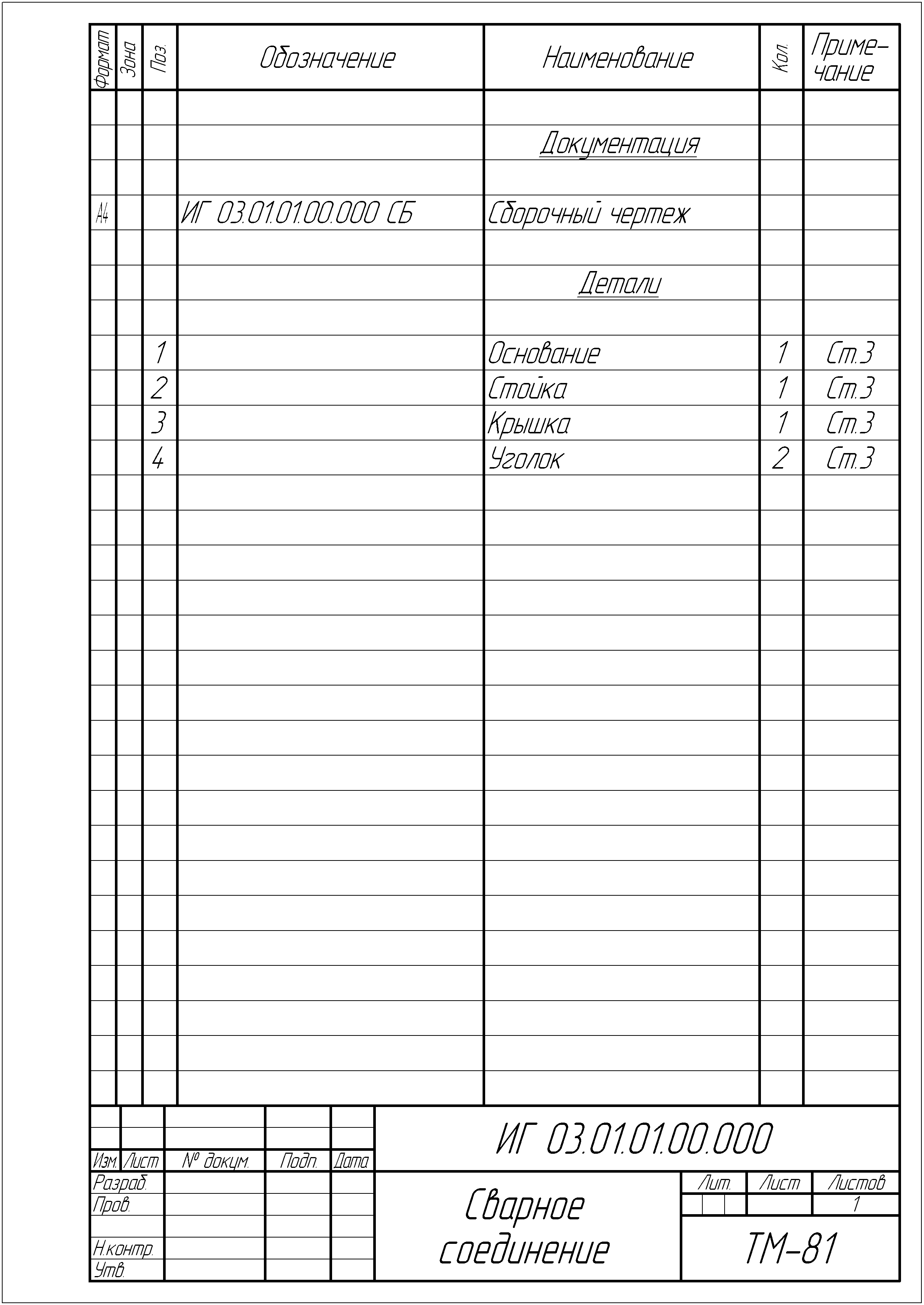

Рисунок 4 – Пример заполнения спецификации
