Магнетизм Опыт Эрстеда.
Натянем между двумя изолирующими
штативами нихромовую проволоку и
подсоединим ее с помощью гибких
проводников к источнику постоянного
тока типа ВС-24. Расположим провод над
сориентированной в магнитном поле Земли
магнитной стрелкой так, чтобы он был
ей параллелен.
Включим источник тока и пропустим по
проволоке ток такой силы, чтобы она
нагрелась докрасна. Магнитная стрелка
поворачивается в направлении,
перепендикулярном проволоке. Выключим
источник тока и перенесем магнитную
стрелку так, чтобы она располагалась
над проводом, по-прежнему, параллельно
ему. Вновь включим источник тока.
Магнитная стрелка поворачивается в
обратном направлении. Изменим направление
тока в цепи, поменяв полярность подключения
проволоки к источнику тока. Повторим
опыт.

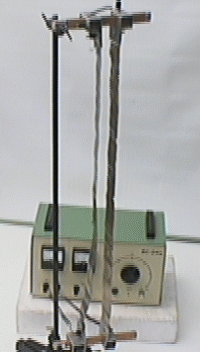

Взаимодействие проводников с токами одного и разного направлений.
Закрепим в высоком штативе на
небольшом расстоянии друг от друга две
длинные ленты, изготовленные из
алюминиевой фольги. Соединим между
собой верхние концы лент, а нижние
подсоединим к источнику тока, который
позволил бы (после предварительной
регулировки) хотя бы в течение короткого
времени пропускать через ленты
электрический ток силой более 10 А. (Таким
источником может быть селеновый
выпрямитель типа ВС-24). С помощью теневого
осветителя спроектируем изображения
лент на экран. Несколько раз подряд
включим - выключим на 1-2 секунды источник
тока. Пронаблюдаем, как взаимодействуют
между собой проводники, по которым идет
электрический ток разного направления.
Соединим между собой и нижние концы
лент. Подсоединим верхние и нижние
концы лент к тому же источнику тока.
Вновь, несколько раз подряд включим -
выключим источник тока. Пронаблюдаем,
как взаимодействуют между собой
проводники, по которым идут электрические
токи одного направления.

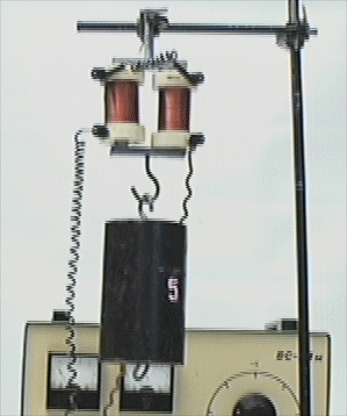

Электромагнит.
Стальной сердечник, вставленный в
катушку с током, может позволить
значительно усилить магнитное поле
катушки и изготовить электромагнит.
Изготовим электромагнит из двух
одинаковых катушек, надетых на П -
образный сердечник. Если по катушкам
протекают токи одного направления,
магнитные силы позволяют удержать
электромагнитом значительный груз.
После отключения тока, электромагнит
не сразу теряет свои магнитные свойства
и в течение некоторого времени еще
удерживает притянутый груз.
Если по катушкам протекают токи разных
направлений, магнитные поля этих катушек
компенсируют друг друга и магнитных
сил в установке не возникает.

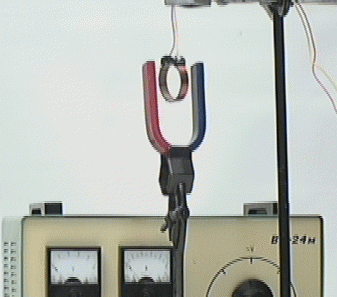

Действие магнитного поля на катушку
с током.
Закрепим небольшую проволочную катушку
за подводящие провода в лапке штатива
так, чтобы она была обращена к зрителям
своей плоскостью. Подключим катушку к
источнику тока. Поместим катушку между
полюсами подковообразного магнита.
Включим источник тока и пронаблюдаем
изменение ориентации катушки относительно
магнита.

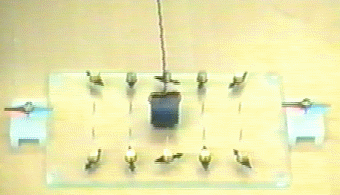

Исследование магнитного поля с помощью
магнитных стрелок.
Одним из основных свойств магнитного
поля является его силовое действие на
магнитные стрелки. Разместим на
демонстрационном столе несколько
маленьких магнитных стрелок и поместим
вблизи низ небольшой постоянный
магнит. Магнитные стрелки ориентируются
в магнитном поле вдоль магнитно-силовых
линий и могут быть использованы для
исследования структуры магнитных полей.
Получение спектров магнитных полей
постоянных магнитов
с помощью стальных опилок.
Для исследования структуры
магнитных полей, маленькие магнитные
стрелки могут быть заменены стальными
опилками. Положим на графопроектор
постоянный магнит. Накроем магнит
стеклянным листом. Рассыпем на стеклянном
листе ровным слоем с помощью ситечка
мелкие стальные опилки. Будем слегка
постукивать пальцем по стеклу и наблюдать,
как стальные опилки выстраиваются
вдоль магнитных силовых линий. Повторим
опыт, располагая под стеклом подковообразный
магнит, два полосовых магнита, обращенных
друг к другу разноименными и одноименными
полюсами.
