Практическая работа № 2 естественное освещение производственных помещений

Цель работы: 1. Изучить существующие санитарно-гигиенические нормы и требования к естественному освещению.

2. Изучить методики и средства измерения параметров естественного освещения.

3. Произвести расчет естественного освещения.

1. Общие сведения

Освещение – использование световой энергии солнца и искус­ственных источников света для обеспечения зрительного воспри­ятия окружающего мира.

В производственных условиях используется три вида освеще­ния: естественное (источником его является солнце), искусствен­ное; совмещенное (одновременное сочетание естественного и искус­ственного освещения).

Совмещенное освещение применяется в том случае, когда только естественное освещение не может обеспечить необходимые усло­вия для выполнения производственных операций.

Естественное освещение создается природными источниками света прямыми солнечными лучами и диффузным светом небосво­да (от солнечных лучей, рассеянных атмосферой).

Естественное освещение – освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограж­дающих конструкциях. Естественное освещение для работы в дневное время следует предусматривать во всех производственных помещениях с постоянным пребыванием в них людей. Естественное освещение более экономичное и совершенное с точки зрения медико-санитарных требований по сравнению с искусственным.

В производственных помещениях используют естественное освещение: а) боковое (одно, двух- и многостороннее) – через светопроемы (окна) в наружных стенах; б) верхнее – через световые фонари в перекрытиях; в) комбинированное – через световые фонари и окна.

Естественное освещение верхним или комбинированным светом обеспечивает большую равномерность уровня освещенности, чем боковое. При применении только бокового освещения создается высокая освещенность вблизи окон и низкая в глубине цеха, при этом возможно возникновение теней от оборудования больших размеров.

Естественное освещение колеблется по временам года и по ча­сам суток. Непостоянство естественного света, который может резко меняться даже в течение короткого промежутка времени, вызывает необходимость нормировать естественное освещение с помощью относительной величины, которая называется коэффициентом естественной освещенности (КЕО). КЕО (е) – это отношение естественной освещенности Е_в, создавае­мой в некоторой точке заданной плоскости внутри помещения светом неба (непо­средственным или после отражений), к одновременному значению наружной гори­зонтальной освещенности Е_н, создаваемой светом полностью открытого небосвода в %:

%.

По конструктивным особенностям естественное освещение подразделяется на боковое, осуществляемое через световые проемы в наружных стенах (окна); верхнее, осуществляемое через фонари и световые проемы в перекрытии, а также световые проемы в местах перепадов высот смежных зданий; комбинированное – сочетание верхнего и бокового естественного освещения. Схемы распределения коэффициента естественной освещенности по разрезу помещения представлены на рис.1

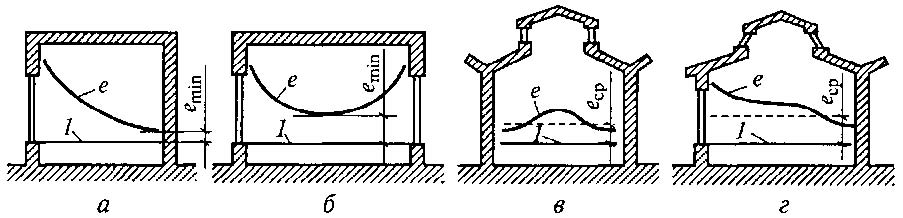

Рис. 1. Схемы распределения коэффициента естественной освещенности е по разрезу помещения: а - одностороннее боковое освещение; б - двустороннее боковое освещение; в - верхнее освещение; г - комбинированное освещение; 1 - уровень рабочей плоскости; еmin и еср - минимальное и среднее значения коэффициента естественной освещенности

Нормируемой характеристикой естественного освещения является КЕО. Основными нормативными документами по освещению явля­ются СП 52.13330.2011 (Актуализированная редакция СНиП 23-05-95^*) и СанПиН 2.2.1/2.1.1.1278-03.

Необходимая освещенность рабочих мест естественным светом зависит от системы естественного освещения и разряда выполняемых зрительных работ, который характеризуется размером минимального объекта различения.

При одностороннем боковом естественном освещении норми­руется минимальное значение КЕО в точке, расположенной на расстоянии 1 м от стены, противоположной стене с оконными проемами, на пересечении вертикальной плоскости характерного разреза по­мещения и условной рабочей поверхности.

При двустороннем боковом освещении нормируется минималь­ное значение КЕО в точке посередине помещения (в точке, находящейся в геометрическом центре помещения) на пересечении вертикальной плоскости характерного разреза помещения и услов­ной рабочей поверхности.

При верхнем и комбинированном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и услов­ной рабочей поверхности:

,

где n – количество точек определение (первая и последняя точки принимаются на расстоянии 1 м от поверхности наружных стен и перегородок);

e₁, e₂, e₃, …, e_n – КЕО в точках характерного разреза помещения.

В силу большого разнообразия условий дневного освещения на территории РФ при одном и том же значении КЕО в разных географических пунктах внутри помещений одного функционального назначения будут разные уровни естественной освещенности. Для учета светового климата в разных регионах территория России разбита на группы административных районов по ресурсам светового климата (табл. 1).

Таблица 1
